Caratteristiche
| Versione | HDC - Custodie, Grandezza: 10, Grado di protezione: IP65 (in condizione innestata), Entrata cavo laterale, Custodia connettore, Gancio trasversale in alto, Standard, Dimensione entrate cavi: M 32 |
| N. d’ordine | 1788410000 |
| Tipo | HDC 32B TSBO 1M32G |
| GTIN (EAN) | 4032248205943 |
| CPZ | 1 Pezzo |
| Posizione verticale | 79 mm |
| Altezza (pollici) | 3,11 inch |
| Larghezza | 97 mm |
| Larghezza (pollici) | 3,819 inch |
| Peso netto | 477 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Resistenza chimica |
|

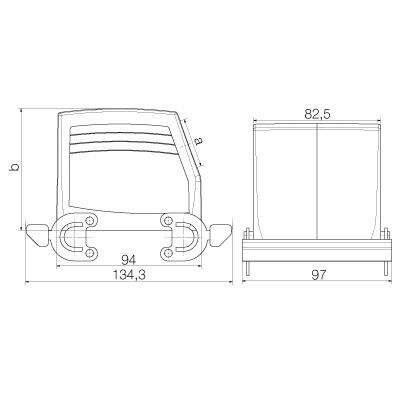

| Altezza Custodia B | 79 mm |
| Entrata cavo | con filettatura |
| Larghezza custodia C | 82,5 mm |
| Lunghezza, custodie | 94 mm |
| Coppia di serraggio | 2 Nm |
| Custodie EMC | No |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Superficie | Verniciatura a polvere |
| Adatti per ModuPlug® | Sì |
| BG | 10 |
| Colore (RAL) |
RAL 7035
RAL 9001 |
| Coppia di serraggio | 2 Nm |
| Dimensione entrate cavi | M 32 |
| Entrata cavo | con filettatura |
| Esecuzione custodia |
Entrata cavo laterale
Custodia connettore |
| Esecuzione sistema di chiusura | Gancio trasversale in alto |
| Filettatura (interna) | M 32 |
| Forma | Standard |
| Grandezza | 10 |
| Numero entrate cavo in alto | 0 |
| Numero entrate cavo laterali | 1 |
| Parte superiore/Parte inferiore/Coperchio | Parte superiore |
| Tipo | Spina |
| Versione con gancio | Gancio trasversale |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79607) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1788410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1788410000) |
| Notifica modifica prodotto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Documentazione tecnica | [1788410000_HDC_32B_TSBO_1M32G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38915) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
