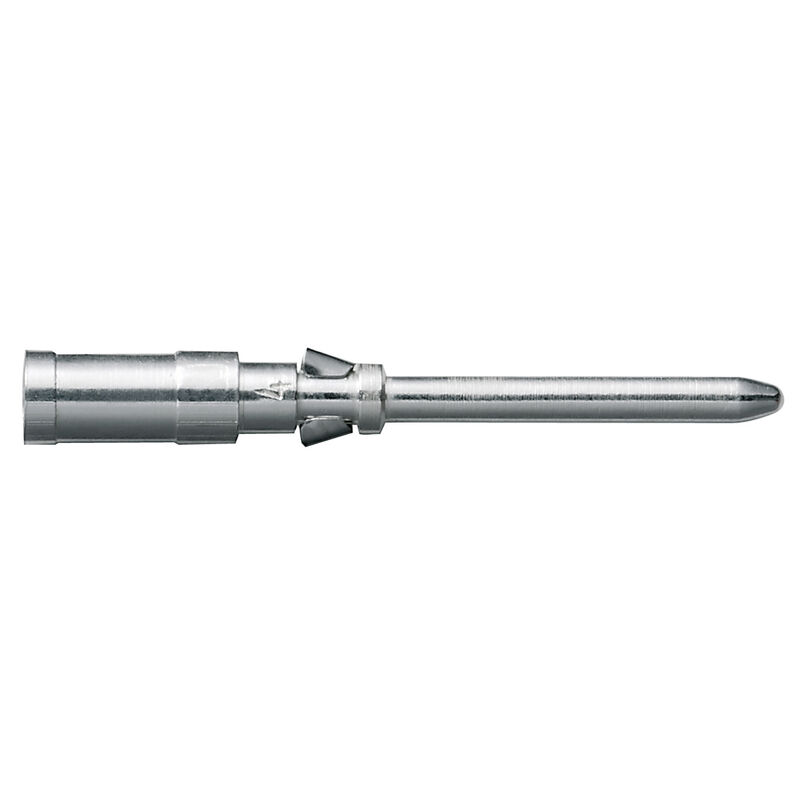

HDC-C-HD-SM0.75-1.00AG
HDC-C-HD-SM0.75-1.00AG
HDC-C-HD-SM0.75-1.00AG

HDC-C-HD-SM0.75-1.00AG

Heavy-duty connectors, Crimp contact, HD, HDD, HQ, MixMate, Male, Conductor cross-section, max.: 1, turned, Copper alloy

Item No. 1601750000
Download data sheet Engineering Support Product Downloads
Accessories 5 Is accessory of 39 Related products 20
Approvals General ordering data Dimensions and weights Environmental Product Compliance Общие данные Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E92202

General ordering data

Wersja
Heavy-duty connectors, Crimp contact, HD, HDD, HQ, MixMate, Male, Conductor cross-section, max.: 1, turned, Copper alloy
Nr zam.
1601750000
Тип
HDC-C-HD-SM0.75-1.00AG
GTIN (EAN)
4008190134280
Qty.
100 items

Dimensions and weights

Diameter
3,2 mm
Net weight
0,55 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Общие данные

Cykle wpinania
≥ 500
Długość usunięcia izolacji przyłącza pomiarowego
8 mm
Materiał podstawowy
Copper alloy
Materiał styku
Copper alloy
Powierzchnia
silver
Proces produkcji
turned
Przekrój przyłącza przewodu
0.75 - 1 mm²
Przekrój przyłącza przewodu, maks.
1 mm²
Przekrój przyłącza przewodu, min.
0,75 mm²
Rezystancja skrośna
≤4 mΩ
Rodzaj przyłącza
Crimp connection
Typ
Male
Typoszereg
HD
Wersja wkładki
HD
HDD
HQ
MixMate
Średnica styku Ø pręta
1,6 mm

Classifications

ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 14.0
27-44-02-04
ECLASS 15.0
27-44-02-04
