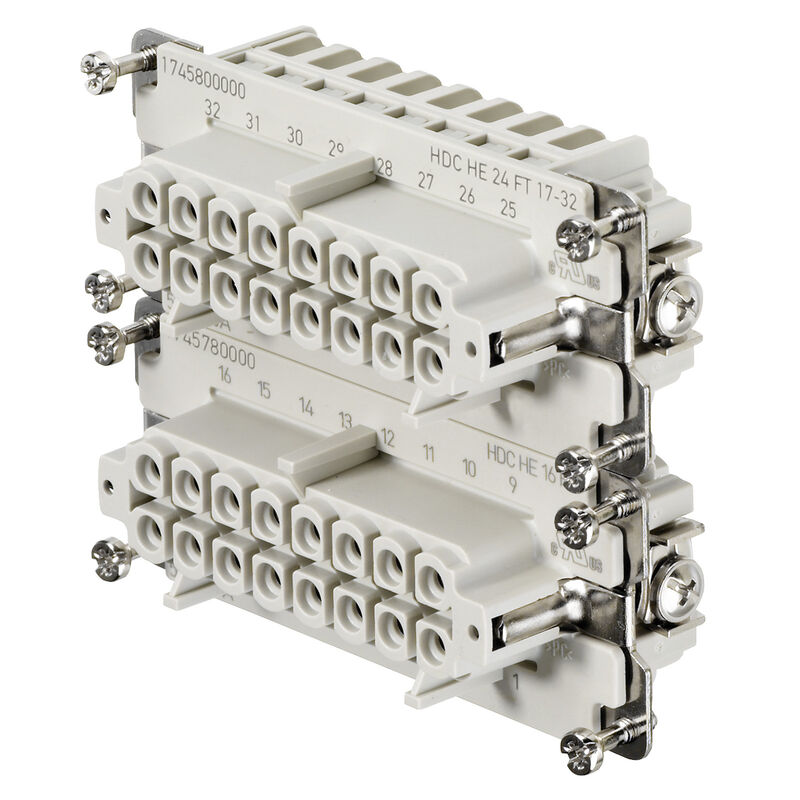

HDC HE 16 FT 17-32
HDC HE 16 FT 17-32

HDC HE 16 FT 17-32

HDC - Connettore, Femmina, 500 V, 16 A, Numero di poli: 16, Molla autobloccante, Dimensioni di installazione: 6

N. articolo 1745800000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Dati del collegamento PE Esecuzione Classificazioni

Omologazioni

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Dati generali per l’ordinazione

버전
HDC - Connettore, Femmina, 500 V, 16 A, Numero di poli: 16, Molla autobloccante, Dimensioni di installazione: 6
주문 번호
1745800000
Type
HDC HE 16 FT 17-32
GTIN (EAN)
4008190985523
CPZ
1 Pezzo

Dimensioni e pesi

깊이
84,5 mm
Profondità (pollici)
3,327 inch
Высота
33 mm
Altezza (pollici)
1,299 inch
Width
34 mm
Larghezza (pollici)
1,339 inch
Peso netto
73,04 g

Temperature

Limit temperature
-40 °C ... 125 °C

Conformità ambientale del prodotto

Состояние соответствия RoHS
Conforme con esenzione
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Resistenza chimica
  • Sostanza:
    Acetone
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Ammoniaca, diluita
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Benzina
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Benzene
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Olio diesel
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Acido acetico, concentrato
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Idrossido di potassio
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Metanolo
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Olio motore
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Soda caustica, diluita
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Idroclorofluorocarburi
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Uso esterno
  • Resistenza chimica:
    Resistente in certe condizioni

Dimensioni

Altezza Femmina
33 mm
Larghezza
34 mm
Lunghezza, zoccolo
84,5 mm

Dati generali

Bassa fumosità sec. EN 45545-2
Sì
BG
6
cicli d'innesto Ag
≥ 500
cicli d'innesto Au
≥ 500
Classe d'infiammabilità UL 94
V-0
Colori
beige
Corrente di dimensionamento (DIN EN 61984)
16 A
Corrente nominale (cUR)
  • Sezione di collegamento del conduttore AWG:
    AWG 14
  • Corrente nominale:
    14,4 A
  • Sezione di collegamento del conduttore AWG:
    AWG 16
  • Corrente nominale:
    11,7 A
  • Sezione di collegamento del conduttore AWG:
    AWG 18
  • Corrente nominale:
    7,6 A
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    7,2 A
Corrente nominale (UR)
  • Sezione di collegamento del conduttore AWG:
    AWG 14
  • Corrente nominale:
    15 A
  • Sezione di collegamento del conduttore AWG:
    AWG 16
  • Corrente nominale:
    10 A
  • Sezione di collegamento del conduttore AWG:
    AWG 18
  • Corrente nominale:
    7 A
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    5 A
Dimensioni di installazione
6
Grado di lordura
3
Gruppo materiali isolanti
IIIa
Materiale di base
Lega di rame
Materiale isolante
PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario)
Numero di contatti di potenza
16
Numero di contatti di segnalazione
0
Numero di poli
16
Resistenza d'isolamento
1010 Ω
Resistenza di passaggio
≤2 mΩ
Serie
HE
Sezione di collegamento cavo
2,5 mm²
Superficie
argento passivato
Tensione di dimensionamento (DIN EN 61984)
500 V
Tensione di dimensionamento secondo UL/CSA
600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)
6 kV
Tipo
Femmina
Tipo di collegamento
Molla autobloccante

Dati del collegamento PE

Bemessungsquerschnitt
4 mm²
Dimensione lama (a taglio) (collegamento PE)
SD 0,8 x 4,0
Fixing screw
M 4
Lunghezza di spellatura, collegamento PE
10 mm
Tipo di collegamento PE
Collegamento a vite
Utahovací moment, max., zemnící připojení
1,5 Nm
Utahovací moment, min., zemnící připojení
1,2 Nm
Wire cross section, AWG (PE), max.
AWG 12
Wire cross section, AWG (PE), min.
AWG 20

Esecuzione

BG
6
Dimensione lama (a taglio) (collegamento a vite)
SD 0,5 x 3,0
Dimensioni di installazione
6
Lunghezza di spellatura, collegamento di dimensionamento
8 mm
Materiale di base
Lega di rame
Resistenza di passaggio
≤2 mΩ
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 24
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, max.
2,5 mm²
Sezione di collegamento cavo, min.
0,25 mm²
Sezione di collegamento cavo, rigido, max.
2,5 mm²
Sezione di collegamento cavo, rigido, min.
0,5 mm²
Superficie
argento passivato
Tipo di collegamento
Molla autobloccante

Classificazioni

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
