Caratteristiche
| Versione | HDC - Custodie, Grandezza: 8, Grado di protezione: IP68, IP69K, IP68 (in condizione innestata), Coperchio, Collegamento a staffa di serraggio, Standard, Dimensione entrate cavi: M 25 |
| N. d’ordine | 1220860000 |

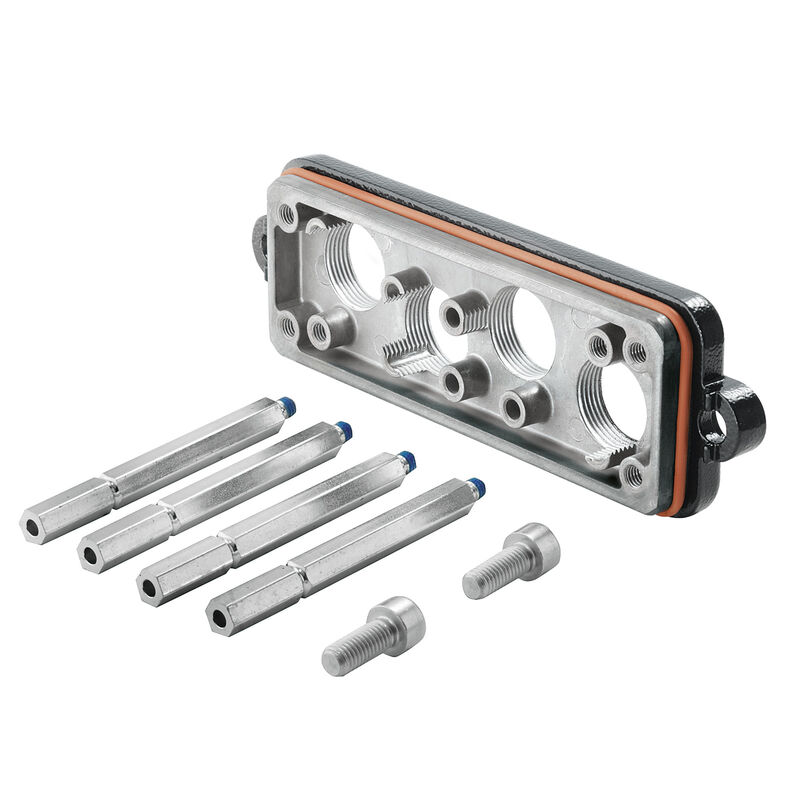

| Tipo | HDC IP68 24B MD 4M25 T2 |
| GTIN (EAN) | 4050118003888 |
| CPZ | 1 Pezzo |
| Profondità | 181 mm |
| Profondità (pollici) | 7,126 inch |
| Posizione verticale | 19 mm |
| Altezza (pollici) | 0,748 inch |
| Larghezza | 57 mm |
| Larghezza (pollici) | 2,244 inch |
| Larghezza di fissaggio | 164 mm |
| Peso netto | 396,88 g |
| Valori limite di temperatura | -50 °C ... 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Resistenza chimica |
|
| BG | 8 |
| Colori |
nero
Nero (simile a RAL 9005) |
| Esecuzione custodia | Coperchio |
| Grandezza | 8 |
| Serie | HighPower |
| Superficie | Verniciatura a polvere |
| Tipo | Copertura |
| Grado di protezione |
IP68
IP69K IP68 (in condizione innestata) |
| Coppia di serraggio | 11 Nm |
| Custodie EMC | Sì |
| Grado di protezione |
IP68
IP69K IP68 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Serie | HighPower |
| Superficie | Verniciatura a polvere |
| BG | 8 |
| Colore (RAL) |
RAL 9011
RAL 9005 |
| Coppia di serraggio | 11 Nm |
| Dimensione entrate cavi | M 25 |
| Entrata cavo | con filettatura |
| Esecuzione custodia | Coperchio |
| Esecuzione sistema di chiusura | Collegamento a staffa di serraggio |
| Filettatura (interna) | M 25 |
| Forma | Standard |
| Grandezza | 8 |
| Guarnizione | Gomma di silicone |
| Numero entrate cavo in alto | 4 |
| Numero entrate cavo laterali | 0 |
| Parte superiore/Parte inferiore/Coperchio | Coperchio |
| Tipo | Copertura |
| Versione con gancio | Collegamento a staffa di serraggio |
| Informazioni sul prodotto | A seconda del funzionamento desiderato, le tensioni generate internamente possono sovrapporre la tensione di lavoro e contenere picchi corrispondenti. È indispensabile garantire che tali tensioni di picco non superino la tensione nominale. Per applicazioni al di fuori di queste specifiche, non esitate a contattarci. |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73315) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1220860000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1220860000) |
| Documentazione utente | [BPZ_HDC_Gehaeuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_313927) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Conforme |
