Caratteristiche
| Versione | RockStar® HDC - Kit-Connettori di potenza, Kit, HA, Grandezza: 1, Poli: 4, Collegamento a vite, 400 V, 16 A, alluminio pressofuso, PG 11 |
| N. d’ordine | 1712610000 |
| Tipo | HDC-KIT-HA 04.402 |
| GTIN (EAN) | 4008190947835 |
| CPZ | 1 Pezzo |
| Peso netto | 147,78 g |
| Valori limite di temperatura | -40 °C ... 100 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Serie | HA |
| Superficie | Verniciatura a polvere |
| BG | 1 |
| Colore (RAL) | RAL 7035 |
| Dimensione entrate cavi | PG 11 |
| Grandezza | 1 |
| Numero entrate cavo in alto | 1 |
| Tipo di collegamento | Collegamento a vite |
| BG | 1 |
| Corrente di dimensionamento (DIN EN 61984) | 16 A |
| Grandezza | 1 |
| Materiale | alluminio pressofuso |
| Numero di poli | 4 |
| Pressacavi | PG 11 |
| Serie | HA |
| Tensione di dimensionamento (DIN EN 61984) | 400 V |
| Tipo di collegamento PE | Collegamento a vite |
| BG | 1 |
| Coppia di serraggio max. contatto principale | 0,55 Nm |
| Coppia di serraggio min. contatto principale | 0,5 Nm |
| Grandezza | 1 |
| Materiale | alluminio pressofuso |
| Sezione di collegamento cavo, max. | 2,5 mm² |
| Sezione di collegamento cavo, min. | 0,5 mm² |
| Superficie | Verniciatura a polvere |
| Tipo di collegamento | Collegamento a vite |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102297) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1712610000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1712610000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Conforme |

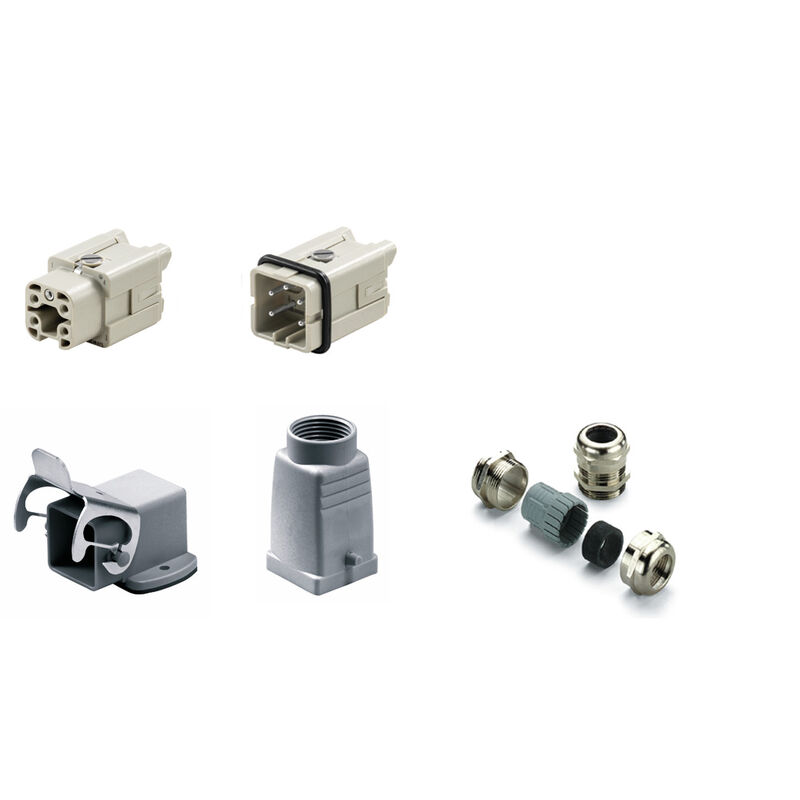

Componenti singoli
-
N. articolo:1569080000Confezione:50 Pezzo
VG MS (pressacavo standard in ottone), Pressacavo, diritto, PG 11, 6 mm, OD min. 5 - OD max. 10 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, ottone, nichelato
-
N. articolo:1498300000Confezione:1 Pezzo
HDC - Connettore, Maschio, 400 V, 16 A, Numero di poli: 4, Collegamento a vite, Grandezza: 1
-
N. articolo:1498400000Confezione:1 Pezzo
HDC - Connettore, Femmina, 400 V, 16 A, Numero di poli: 4, Collegamento a vite, Grandezza: 1
-
N. articolo:1497700000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 1, Grado di protezione: IP65 (in condizione innestata), Base passante, Gancio trasversale in basso, Standard
-
N. articolo:1652470000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 1, Grado di protezione: IP65 (in condizione innestata), Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, Standard, Dimensione entrate cavi: PG 11
