Caratteristiche
| Versione | Maschio, argento |
| N. d’ordine | 2691260000 |

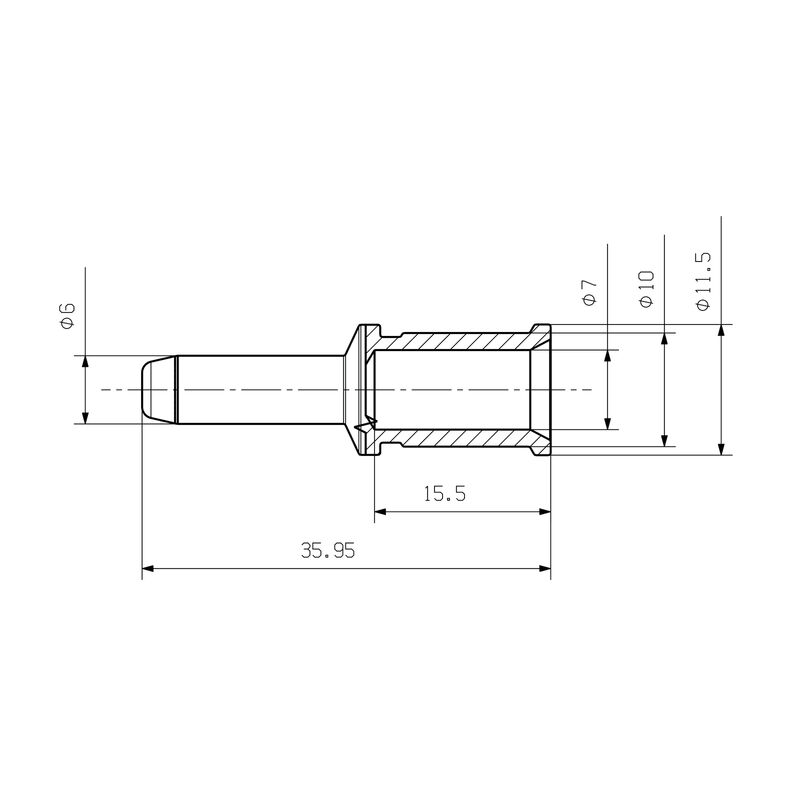

| Tipo | HDC MHP70 M 25 P |
| GTIN (EAN) | 4050118803037 |
| CPZ | 10 Pezzo |
| Peso netto | 11 g |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6eabd5ae-2d6b-409e-8bdf-87c27ee10e40 |
| Cicli di inserimento | 500 |
| Lunghezza di spellatura, collegamento di dimensionamento | 16 mm |
| Materiale | Lega di rame |
| Procedimento di fabbricazione | torniti |
| Serie | ModuPlug |
| Superficie | argento |
| Tipo | Maschio |
| Tipo di collegamento | Collegamento a crimpare |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_94014) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2691260000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000796 |
| ETIM 7.0 | EC000796 |
| ETIM 8.0 | EC000796 |
| ETIM 9.0 | EC000796 |
| ECLASS 9.0 | 27-44-02-04 |
| ECLASS 9.1 | 27-44-02-04 |
| ECLASS 10.0 | 27-44-02-04 |
| ECLASS 11.0 | 27-44-02-04 |
| ECLASS 12.0 | 27-44-02-04 |
| ECLASS 13.0 | 27-44-02-04 |
| ECLASS 14.0 | 27-44-02-04 |
| ROHS | Conforme |
Accessori
-
N. articolo:2505180000Confezione:1 Pezzo
Inserto pinza crimpatrice, Crimpatura esagonale
-
-
N. articolo:1500830000Confezione:1 Pezzo
Utensile di compressione, 6mm², 150mm², Crimpatura esagonale, Crimpatura a WM, Crimpatura dentellata, Crimpatura trapezoidale, Crimpatura ovale
-
N. articolo:2453820000Confezione:1 Pezzo
6mm², 300mm², Crimpatura esagonale, Crimpatura a WM, Crimpatura dentellata, Crimpatura trapezoidale, Crimpatura ovale
UtensiliUtensili di crimpatura... per capicorda tubolari (EN 13600), a compressione (DIN 46235) e a crimpare (DIN 46234)utensili meccanici ed elettro-idraulici fino a 300 mm²Inserti a crimpareInserti EPG 60... per capicorda a compressione
UtensiliUtensili di crimpatura... per capicorda tubolari (EN 13600), a compressione (DIN 46235) e a crimpare (DIN 46234)utensili meccanici ed elettro-idraulici fino a 300 mm²Inserti a crimpareInserti EPG 45... per capicorda a compressione (secondo DIN 46235)
UtensiliUtensili di crimpatura... per capicorda tubolari (EN 13600), a compressione (DIN 46235) e a crimpare (DIN 46234)utensili meccanici ed elettro-idraulici fino a 300 mm²Utensili
UtensiliUtensili di crimpatura... per capicorda tubolari (EN 13600), a compressione (DIN 46235) e a crimpare (DIN 46234)utensili idraulici ed elettro-idraulici fino a 400 mm²Utensili
È accessorio di
-
N. articolo:2668190000Confezione:1 Pezzo
Modulo di potenza, 1000 V, 70 A, Numero di poli: 2, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
