Caratteristiche
| Versione | HDC - Connettore, Femmina, 630 V, 48 A, Numero di poli: 18, Collegamento a vite assiale, Grandezza: 6 |
| N. d’ordine | 1790010000 |

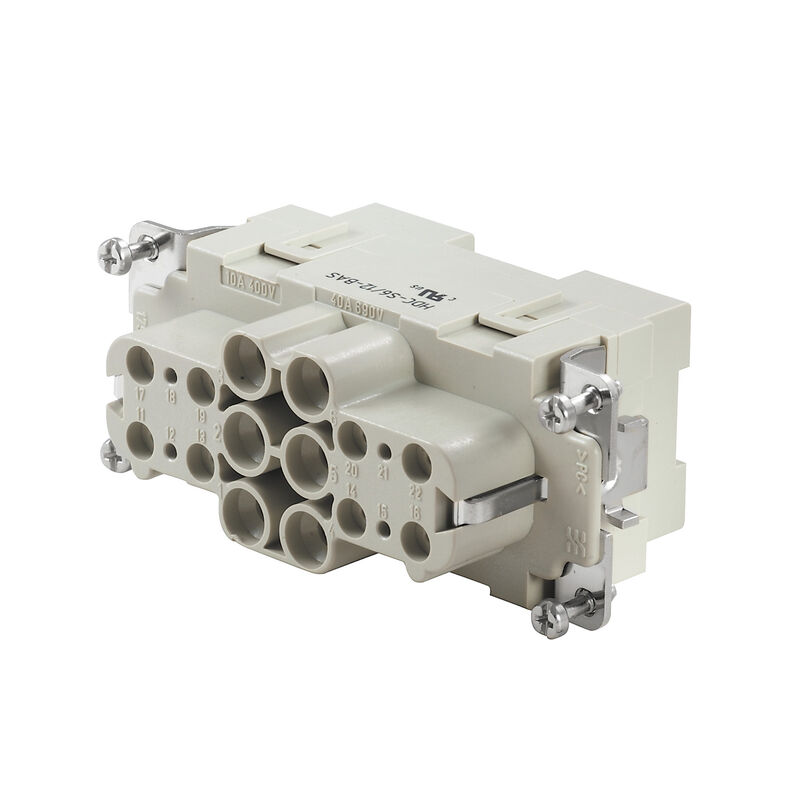

| Tipo | HDC S6 12 BAS |
| GTIN (EAN) | 4032248212071 |
| CPZ | 1 Pezzo |
| Profondità | 84,5 mm |
| Profondità (pollici) | 3,327 inch |
| Posizione verticale | 47,3 mm |
| Altezza (pollici) | 1,862 inch |
| Larghezza | 34 mm |
| Larghezza (pollici) | 1,339 inch |
| Peso netto | 146,3 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c4c4c9fc-7957-49de-b5fd-516c2623a8c3 |
| Resistenza chimica |
|
| Altezza Femmina | 47,3 mm |
| Larghezza | 34 mm |
| Lunghezza, zoccolo | 84,5 mm |
| Bassa fumosità sec. EN 45545-2 | Sì |
| BG | 6 |
| cicli d'innesto Ag | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | beige |
| Corrente di dimensionamento (DIN EN 61984) | 48 A |
| Corrente nominale (cUR) |
|
| Grado di lordura | 3 |
| Grandezza | 6 |
| Gruppo materiali isolanti | IIIa |
| Materiale | Lega di rame |
| Materiale isolante | PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario) |
| Numero di contatti di potenza | 6 |
| Numero di contatti di segnalazione | 12 |
| Numero di poli | 18 |
| Resistenza contro l'isolamento | 1010 Ω |
| Resistenza di passaggio | ≤2 mΩ |
| Serie | MixMate |
| Superficie | argento passivato |
| Tensione di dimensionamento (DIN EN 61984) | 630 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V AC/DC |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 8 kV |
| Tipo | Femmina |
| Tipo di collegamento | Collegamento a vite assiale |
| Coppia di serraggio max. collegamento PE | 2,5 Nm |
| Coppia di serraggio, min. collegamento PE | 2 Nm |
| Dimensione lama (a taglio) (collegamento PE) | SD 0,8 x 4,0 |
| Lunghezza di spellatura, collegamento PE | 8 mm |
| Sezione di collegamento cavo AWG (PE), max. | AWG 8 |
| Sezione di collegamento cavo AWG (PE), min. | AWG 14 |
| Sezione di dimensionamento | 10 mm² |
| Tipo di collegamento PE | Collegamento a vite |
| Vite di fissaggio | M 5 |
| Campo di serraggio, contatto di potenza, max. | 10 mm² |
| Campo di serraggio, contatto di potenza, min. | 2,5 mm² |
| Coppia di serraggio, contatto di potenza, max. | 1,7 Nm |
| Coppia di serraggio, contatto di potenza, min. | 1,1 Nm |
| Coppia di serraggio, max. | 0,9 Nm |
| Coppia di serraggio, min. | 0,45 Nm |
| Corrente di dimensionamento (DIN EN 61984), contatto di potenza | 48 A |
| Esagono incassato | 2 mm |
| Lunghezza di spellatura, contatto di potenza | 8 mm |
| Numero di poli, contatto di potenza | 6 |
| Tensione di dimensionamento (DIN EN 61984), contatto di potenza | 690 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984), contatto di potenza | 8 kV |
| Tipo di collegamento del contatto di potenza | Collegamento a vite assiale |
| Apertura della chiave, contatto di segnale | SD 0,6 x 3,5 |
| Campo di serraggio, contatto di segnale, max. | 2,5 mm² |
| Campo di serraggio, contatto di segnale, min. | 0,5 mm² |
| Circuito alimentazione di corrente nominale (UR) |
|
| Coppia di serraggio, contatto di segnale, max. | 0,8 Nm |
| Coppia di serraggio, contatto di segnale, min. | 0,4 Nm |
| Coppia di serraggio, max. | 0,9 Nm |
| Coppia di serraggio, min. | 0,45 Nm |
| Corrente di dimensionamento (DIN EN 61984), contatto di segnale | 16 A |
| Lunghezza di spellatura, contatto di segnale | 12 mm |
| Numero di poli, contatto di segnale | 12 |
| Tensione di dimensionamento (DIN EN 61984), contatto di segnale | 400 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984), contatto di segnale | 6 kV |
| Tipo di collegamento del contatto di segnale | Collegamento a vite |
| BG | 6 |
| Grandezza | 6 |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Materiale | Lega di rame |
| Resistenza di passaggio | ≤2 mΩ |
| Sezione di collegamento cavo AWG, max. | AWG 8 |
| Sezione di collegamento cavo AWG, min. | AWG 14 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile, min. | 2,5 mm² |
| Sezione di collegamento cavo, max. | 10 mm² |
| Sezione di collegamento cavo, min. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 10 mm² |
| Sezione di collegamento cavo, rigido, min. | 2,5 mm² |
| Superficie | argento passivato |
| Tipo di collegamento | Collegamento a vite assiale |
| Vite di serraggio | M 8 x 0,75 mm |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79650) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1790010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1790010000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1790010000&norm=0) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E310075 |
