Caratteristiche
| N. d’ordine | 2731010000 |
| Tipo | IE-BS-M12X-S-C |
| GTIN (EAN) | 4050118809282 |
| CPZ | 1 Pezzo |

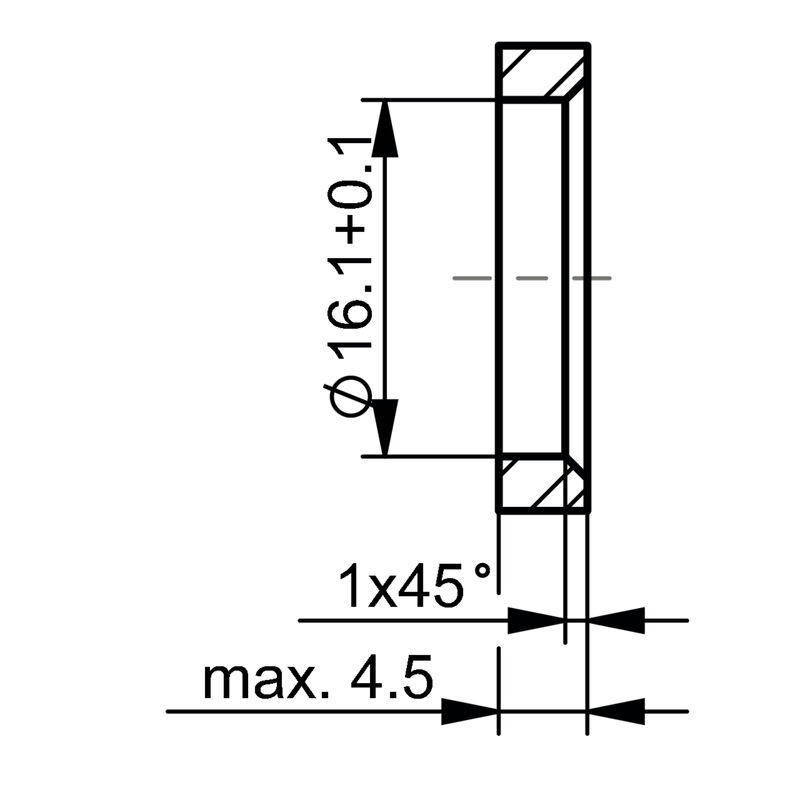

| Spessore della parete, max. | 4,5 mm |
| Peso netto | 1,7 g |
| Temperatura d'esercizio | -40 °C...85 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| Categoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Cicli di inserimento | ≥ 100 |
| Codifica | Codificato X |
| Grado di protezione | IP67 innestato |
| Materiale base della custodia |
Ottone
Lega di rame-stagno-zinco |
| Materiale dei contatti | CuSn |
| Numero di poli | 8 |
| Superficie dei contatti |
Au (oro)
≥ 100 MΩ |
| Numero di poli | 8 |
| Collegamento 1 | M12 |
| Collegamento 2 | M12 |
| Descrizione articolo | Raccordo |
| Struttura | da presa M12 a presa M12 |
| Classe d'infiammabilità UL 94 |
UL 94
V-0 |
| Materiale base della custodia |
Ottone
Lega di rame-stagno-zinco |
| Categoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Filettatura del collegamento | M12 / M12 |
| Materiale dei contatti | CuSn |
| Superficie dei contatti |
Au (oro)
≥ 100 MΩ |
| Materiali dei portacontatti | PA UL 94 V0 |
| Materiale della schermatura | Zinco pressofuso, stagnato |
| Schermatura | Contatto dello schermo a 360° |
| Grado di protezione | IP67 innestato |
| Cicli di inserimento | ≥ 100 |
| Campo della tensione d'esercizio |
50 V AC
60 V DC |
| Corrente di carico |
|
| PoE / PoE+ | secondo IEEE 802.3at |
| Resistenza di contatto | ≤ 5 mΩ |
| Rigidità dielettrica contatto-contatto | ≥ 500 V DC |
| Rigidità dielettrica contatto-schermo | ≥ 500 V DC |
| Connettori a norma | IEC 61076-2-109 |
| Gradi di protezione IP | IEC 60529 |
| Norma UL per accessori di comunicazione | UL 1863 |
| Cicli di inserimento | ≥ 100 |
| Classe d'infiammabilità UL 94 |
UL 94
V-0 |
| Codifica | Codificato X |
| Filettatura del collegamento | M12 / M12 |
| Grado di protezione | IP67 innestato |
| Materiale base della custodia |
Ottone
Lega di rame-stagno-zinco |
| Materiale dei contatti | CuSn |
| Numero di poli | 8 |
| Superficie dei contatti |
Au (oro)
≥ 100 MΩ |
| Omologazione/Certificato/Documento di conformità | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_302635) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2731010000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000313 |
| ETIM 7.0 | EC000313 |
| ETIM 8.0 | EC000313 |
| ETIM 9.0 | EC000313 |
| ECLASS 9.0 | 27-44-01-06 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-01-06 |
| ECLASS 11.0 | 27-44-01-06 |
| ECLASS 12.0 | 27-44-03-20 |
| ECLASS 13.0 | 27-44-03-20 |
| ECLASS 14.0 | 27-44-03-20 |
| ROHS | Conforme |
