IE-FM6Z2LO0005MSD0SD0-X
IE-FM6Z2LO0005MSD0SD0-X
詳細図面

IE-FM6Z2LO0005MSD0SD0-X

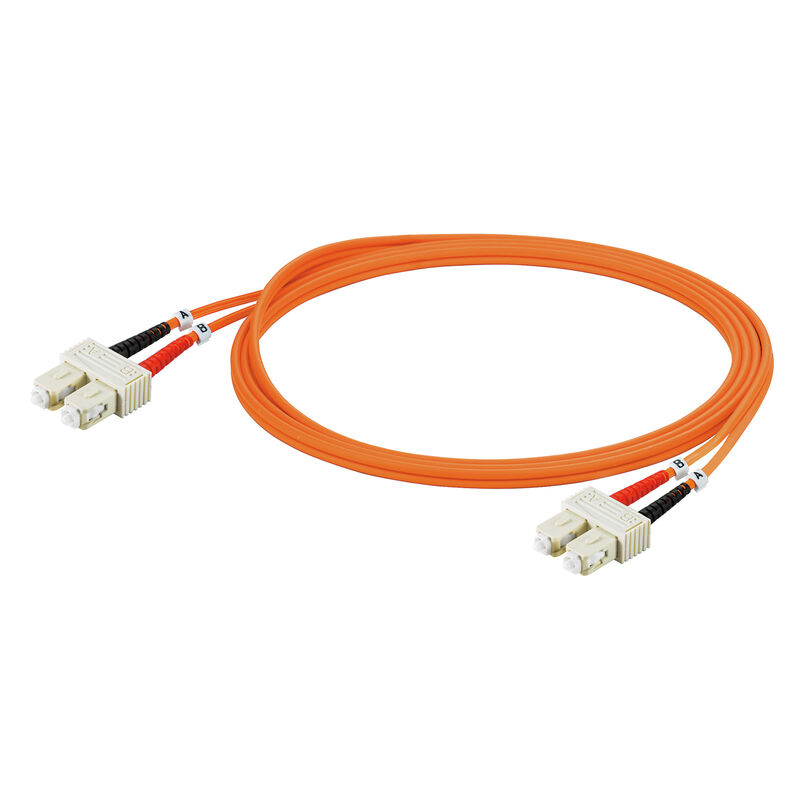

パッチケーブル、両面印刷ユニットのクリップ付属, SCデュプレックスIP 20, SCデュプレックスIP 20, 62.5 µm, LSZH, 5 m

商品番号 1433960050
データシートのダウンロード 製品ダウンロード
付属品 2 関連製品 6
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス Cable specific standards 一般基準 標準 Száloptika Budowa kabla Mekaniska egenskaper och materialegenskaper kabel プラグ プラグ、左 プラグ、右 分類

承認

ROHS
適合

一般注文データ

Wersja
パッチケーブル、両面印刷ユニットのクリップ付属, SCデュプレックスIP 20, SCデュプレックスIP 20, 62.5 µm, LSZH, 5 m
Nr zam.
1433960050
Typ
IE-FM6Z2LO0005MSD0SD0-X
GTIN (EAN)
4050118242805
数量
1 items

寸法と重量

Długość
5 m
長さ（インチ）
196,85 inch
正味重量
73,04 g

温度

Temperatura eksploatacyjna
-20 °C...70 °C

環境製品コンプライアンス

Status zgodności z dyrektywą RoHS
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

Cable specific standards

Specyfikacja dla skrętki do łączenia urządzeń
IEC 61156-6
DIN EN 50288-4-2
Specyfikacja dla sprawdzania symetrycznego okablowania komunikacyjnego
IEC 61935-3

一般基準

Norma dot. łączników wtykowych
IEC 61754-4

標準

Norma dot. łączników wtykowych
IEC 61754-4

Száloptika

Szerokość pasma
≥ 200 MHz*km dla 850 nm
≥ 600 MHz*km dla 1300 nm
Typ włókna
GOF
Multimode
OM1
Tłumienność
850 nmで≤ 3.0 dB/km
1300 nmで≤0.8 dB/km

Budowa kabla

Budowa kabla
ZIPCORD
kolor płaszcza
橙色
Oznaczenia norm
I-V(ZN)H
Powłoka pierwotna
245 µm
tworzywo płaszcza
LSZH (малодымный безгалогенный компаунд)
średnica płaszcza
2.8 * 5.7 mm
Średnica rdzenia
62,5 µm

Mekaniska egenskaper och materialegenskaper kabel

Halogenki
いいえ
Promień gięcia, min., jednorazowy
28 mm
Promień gięcia, min., powtarzany
56 mm

プラグ

Wtyk po lewej
SC-Duplex, IP20, オス型接点, 直線, プラグ, プラスチック, シールドなし
Wtyk po prawej
SC-Duplex, IP20, オス型接点, 直線, プラグ, プラスチック, シールドなし

プラグ、左

Wtyk po lewej
SC-Duplex, IP20, オス型接点, 直線, プラグ, プラスチック, シールドなし

プラグ、右

Wtyk po prawej
SC-Duplex, IP20, オス型接点, 直線, プラグ, プラスチック, シールドなし

分類

ETIM 8.0
EC002607
ETIM 9.0
EC002607
ETIM 10.0
EC002607
ECLASS 14.0
27-06-10-03
ECLASS 15.0
27-06-10-03
