IE-SW-BL05-5TX

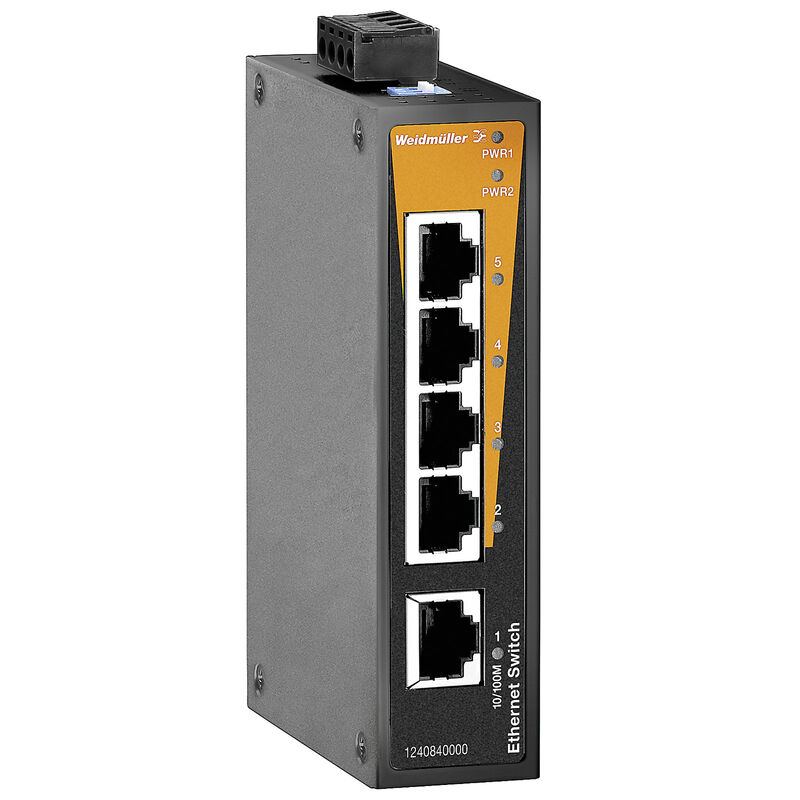

Product image

IE-SW-BL05-5TX

Ez a termék hamarosan már nem lesz elérhető.

Utolsó rendelési dátum: /Date(1801263600000)/

Alternatív termék: 2908030000

Hálózati switch, nem konfigurálható, Fast Ethernet, Portok száma: 5x RJ45, IP30, -10 °C...60 °C

Cikkszám 1240840000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 3 Kapcsolódó termékek 20
Dopuszczenia General ordering data Méretek és tömegek Temperaturer Экологическое соответствие изделия EMC megfelelőség és jóváhagyások Környezeti feltételek Garancia Interfészek Menedzsmentfunkciók MTBF Tápellátás Kapcsoló karakterisztika Műszaki adatok Technológia Besorolások

Dopuszczenia

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E141197
Tanúsítvány száma (EAC)
E223527

General ordering data

Utförande
Hálózati switch, nem konfigurálható, Fast Ethernet, Portok száma: 5x RJ45, IP30, -10 °C...60 °C
Rendelési szám
1240840000
Type
IE-SW-BL05-5TX
GTIN (EAN)
4050118028737
Qty.
1 Darab
Szállítás állapota
Ez a termék már nem kapható.
Utolsó rendelési dátum
/Date(1801263600000)/
Alternatív termék
[2908030000](~/p/2908030000)

Méretek és tömegek

Глубина
70 mm
Mélység (coll)
2,756 inch
Magasság
115 mm
Magasság (coll)
4,528 inch
Width
30 mm
Szélesség (coll)
1,181 inch
Nettó tömeg
175 g

Temperaturer

Tárolási hőmérséklet
-40 °C...85 °C
Üzemi hőmérséklet
-10 °C...60 °C
Páratartalom
5 - 95 % (páralecsapódás nélkül)

Экологическое соответствие изделия

RoHS megfelelőségi állapot
Kompatibel med undantag
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9229992a-00b9-4096-8962-200a7f33e289

EMC megfelelőség és jóváhagyások

Caída libre
Az IEC 60068-2-32 szerint
EMC standards
EN 55032
EN 55035
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz - 6 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100A/m
Entornos potencialmente explosivos
UL/cUL, Class I Division 2, Groups A, B, C és D
2. ATEX-zóna, Ex ec IIC T4 Gc
EN IEC 60079-0
EN IEC 60079-7
Safety standard
UL 61010-1
UL 61010-2-201
EN 62368-1
Urti
IEC 60068-2-27 szerint
Vibration
IEC 60068-2-6 szerint
선박 사용
DNV

Környezeti feltételek

Páratartalom
5 - 95 % (páralecsapódás nélkül)
Tárolási hőmérséklet, max.
85 °C
Tárolási hőmérséklet, min.
-40 °C
Üzemi hőmérséklet, max.
60 °C
Üzemi hőmérséklet, min.
-10 °C

Garancia

Időköz
5 év

Interfészek

Funkció DIP-kapcsoló
Sugárzási áram védelem engedélyezése/letiltása
QoS (be/ki)
MAC-váz szűrés (be/ki)
LED-kijelző
PWR1
PWR2
10/100M (TP port)
Portok száma
5x RJ45
RJ45 portok
10/100BaseT(X)
automatikus egyeztetés
Teljes/fél-duplex üzemmód
Auto MDI/MDI-X-csatlakozás

Menedzsmentfunkciók

Hálózati forgalom-szűrő
Szolgáltatási minőség (QoS)
MAC-váz szűrés (LLDP váz blokkolás)
Ipari protokoll támogatása
PROFINET eszköz, az A osztálynak megfelelő

MTBF

MTBF
  • According to Standard:
    Telcordia SR-332
  • Tempo di funzionamento (ore), min.:
    3 969 664 h
  • Temperatura ambiente:
    25 °C

Tápellátás

Overload current protection
1,1 A
Polaritás-felcseréléssel szembeni védelem
Rendelkezésre áll
Rozsah napájecího napětí
  • Feszültségtípus:
    DC
  • Feszültség, min.:
    9,6 V
  • Feszültség, max.:
    60 V
Typ připojení
1 levehető 4 pólusú sorkapocs
Tápfeszültség
12/24/48 V DC
2 redundáns bemenet
Áramfelvétel
0,1 A at 24 V

Kapcsoló karakterisztika

Csomag puffer mérete
768 kBit
MAC asztal mérete
2 K
Prioritási sorrendek
4
Sávszélesség hátlap
1 Gbit/s

Műszaki adatok

Felszerelés típusa
DIN sín
Panel (opcionális szerelőkészlettel)
Ház fő anyaga
Alumínium
Sebesség
Fast Ethernet
Switch
nem konfigurálható
Védelmi osztály
IP30

Technológia

Adatkapcsolás
Tárolás és továbbítás
Standard
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3x for flow control
IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS)
Áramlásszabályozás
IEEE 802.3x áramlásszabályozás
Ellennyomású áramlásszabályozás

Besorolások

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
