Caratteristiche
| Versione | Switch rete, unmanaged, Fast Ethernet, Numero di porte: 6x RJ45, 2x 100BaseSFP slot, IP30, -40 °C...75 °C |
| N. d’ordine | 2908160000 |

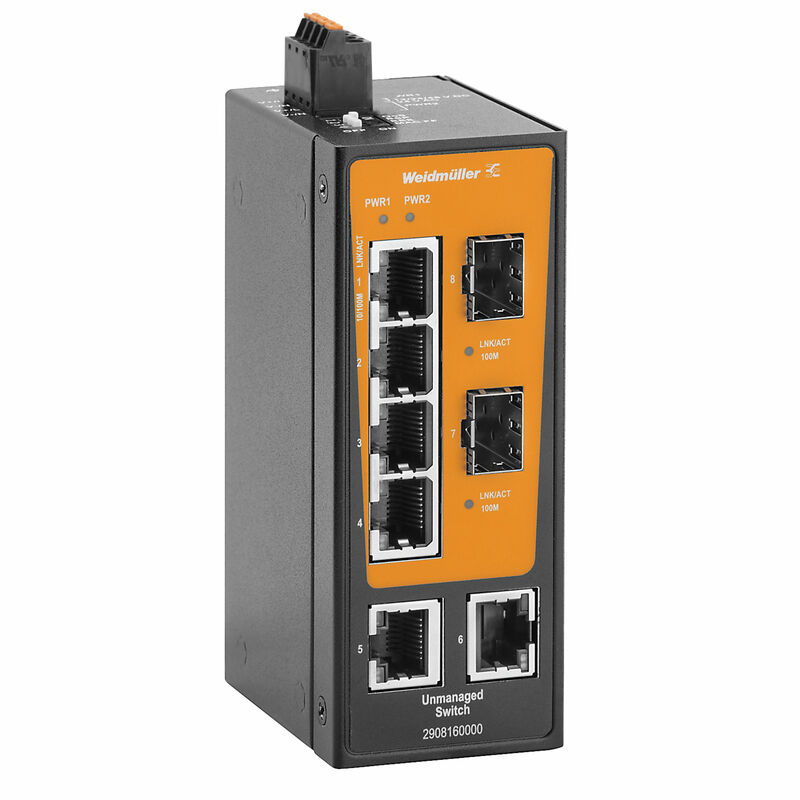

| Tipo | IE-SW-BLB-08-6TX-2FESFP |
| GTIN (EAN) | 4099986847910 |
| CPZ | 1 Pezzo |
| Profondità | 70 mm |
| Profondità (pollici) | 2,756 inch |
| Posizione verticale | 114 mm |
| Altezza (pollici) | 4,488 inch |
| Larghezza | 44 mm |
| Larghezza (pollici) | 1,732 inch |
| Peso netto | 359 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...75 °C |
| Umidità | da 5 a 95% (senza condensa) |
| Stato conformità RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Caduta libera | Secondo IEC 60068-2-31 |
| Norma di sicurezza |
UL 61010-1
UL 61010-2-201 |
| Norme EMC |
EN IEC 61000-6-2
EN IEC 61000-6-4 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-3 RS: 1.4 GHz to 6 Ghz: 3 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 Vrms IEC 61000-4-8 PFMF: 30 A/m |
| Settori a rischio di esplosione |
EN IEC 60079-0
EN IEC 60079-7 UL/cUL, Class I Division 2, Groups A, B, C e D ATEX Zona 2 Ex ec IIC T4 Gc |
| Urti | secondo IEC 60068-2-27 |
| Via mare | Omologazione DNV, BV, ABS, LR, RINA in sospeso |
| Vibrazione | secondo IEC 60068-2-6 |
| Altitudine di esercizio |
|
| Temperatura d'esercizio , max. | 75 °C |
| Temperatura d'esercizio , min. | -40 °C |
| Temperatura di magazzinaggio, max. | 85 °C |
| Temperatura di magazzinaggio, min. | -40 °C |
| Umidità | da 5 a 95% (senza condensa) |
| Periodo | 5 anni |
| Funzione commutatore DIP |
QoS (on/off)
Attiva/Disattiva protezione Broadcast Storm Filtro telaio MAC (on/off) Attivare/disattivare l'Ethernet ad alta efficienza energetica IEEE 802.3az |
| Indicatore a LED |
Power LED: PWR1, PWR2
Port LED: LNK/ACT, 10/100M (RJ45 port) |
| Numero di porte |
6x RJ45
2x 100BaseSFP slot |
| Porte in fibra di vetro | 100BaseSFP-Slot |
| Porte RJ45 |
10/100BaseT(X)
auto negotiation Modalità full e half-duplex Collegamento MDI/MDI-X automatico |
| Filtro per traffico di rete |
Quality of Service (QoS)
Class of Service (CoS) Type of Service (ToS) Differentiated Services Code Point (DSCP) Filtro telaio MAC (blocco telaio LLDP) |
| Supporto al protocollo industriale | Dispositivo PROFINET secondo la classe di conformità A |
| MTBF |
|
| Alimentazione di tensione |
12/24/48 V DC
24 V AC 2 ingressi ridondanti |
| Assorbimento di corrente |
|
| Campo alimentazione tensione |
|
| collegamento | 1 morsettiera a 4 poli rimovibile |
| Corrente assorbita | 0,1 A |
| Protezione contro l'inversione di polarità | Sì |
| Protezione da sovracorrente | Sì |
| Backplane dell'ampiezza di banda | 1,6 Gbit/s |
| Code prioritarie | 4 |
| Dimensioni buffer pacchetto | 768 kBit |
| Dimensioni della tabella MAC | 2 K |
| Grado di protezione | IP30 |
| Materiale base della custodia | Metallo |
| Switch | unmanaged |
| Tipo di montaggio | Guida DIN |
| Velocità | Fast Ethernet |
| Gestione del flusso | IEEE 802.3x per la gestione del flusso |
| Standard |
IEEE 802.3 for 10BASE-T
IEEE 802.3x per la controllo del flusso IEEE 802.3az Energy-Efficient Ethernet IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS) IEEE 802.3u per 100BaseT(X) e 100BaseFX |
| Trasmissione dati | Store and Forward |
| Omologazione/Certificato/Documento di conformità |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315711)
[IECEx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320691) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320692) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318672) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318926) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_319396) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320829) |
| Documentazione utente |
[Quick start guide -- Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_318231)
[Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Omologazioni |        |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
| Certificato Nr. (cULusEX) | E223527 |
