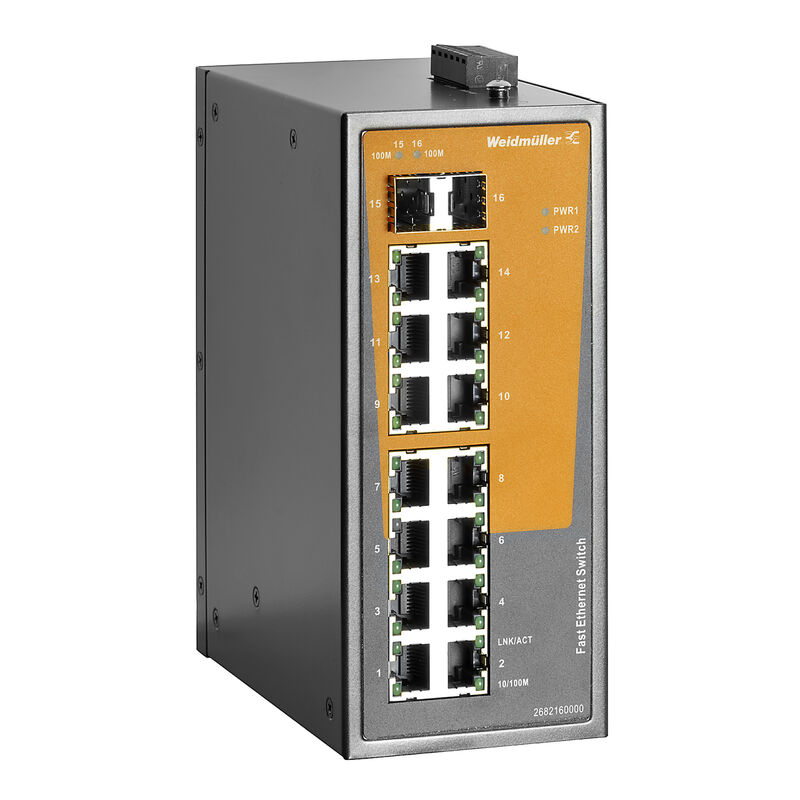

IE-SW-EL16-14TX-2FESFP

IE-SW-EL16-14TX-2FESFP

Questo prodotto verrà interrotto a breve

Questo prodotto a breve non sarà più disponibile.

Prodotto alternativo: 2682200000

Switch rete, unmanaged, Fast Ethernet, Numero di porte: 14x RJ45, 2x Slots 100BaseSFP, IP30, -40 °C...75 °C

N. articolo 2682160000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Prodotti correlati 12
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Conformidad con los requisitos de CEM y homologaciones Condizioni ambientali Garanzia Interfacce MTBF Elektrické napájení Propiedades de switch Technical data Технология Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

Dati generali per l’ordinazione

Versione
Switch rete, unmanaged, Fast Ethernet, Numero di porte: 14x RJ45, 2x Slots 100BaseSFP, IP30, -40 °C...75 °C
N. d’ordine
2682160000
Tipo
IE-SW-EL16-14TX-2FESFP
GTIN (EAN)
4050118692556
CPZ
1 Pezzo
Stato consegna
In futuro questo articolo non sarà più disponibile.
Disponibile fino a
29.11.2025
Prodotto alternativo
[2682200000](~/p/2682200000)

Dimensioni e pesi

Profondità
140 mm
Profondità (pollici)
5,512 inch
Posizione verticale
170 mm
Altezza (pollici)
6,693 inch
Larghezza
74 mm
Larghezza (pollici)
2,913 inch
Peso netto
1.140 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-40 °C...75 °C
Umidità
da 5 a 95% (senza condensa)

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
9229992a-00b9-4096-8962-200a7f33e289

Conformidad con los requisitos de CEM y homologaciones

Caduta libera
De conformidad con la norma IEC 60068-2-31
Norma di sicurezza
UL 61010-1
UL 61010-2-201
Norme EMC
EN 55032
EN 55024
CISPR 32
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4 EFT: Potenza: 0,5 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 Vrms
Urti
secondo IEC 60068-2-27
Vibrazione
secondo IEC 60068-2-6

Condizioni ambientali

Altitudine di esercizio
  • Altitudine, max.:
    2.000 m
  • Testo di avviso:
    in conformità a UL
  • Altitudine, max.:
    6.000 m
  • Testo di avviso:
    per le restrizioni, cfr. la dichiarazione produttore per l’altitudine operativa alla sezione downloads
Temperatura d'esercizio , max.
75 °C
Temperatura d'esercizio , min.
-40 °C
Temperatura di magazzinaggio, max.
85 °C
Temperatura di magazzinaggio, min.
-40 °C
Umidità
da 5 a 95% (senza condensa)

Garanzia

Periodo
5 anni

Interfacce

Indicatore a LED
Power LED: PWR1, PWR2
Port LED: LNK/ACT, 10/100M (RJ45 port)
100M (SFP-Port)
Numero di porte
14x RJ45
2x Slots 100BaseSFP
Porte in fibra di vetro
100BaseSFP-Slot
Porte RJ45
10/100BaseT(X)
auto negotiation
Modalità full e half-duplex
Collegamento MDI/MDI-X automatico

MTBF

MTBF
  • Secondo la norma:
    Telcordia SR-332
  • Tempo di funzionamento (ore), min.:
    719.800 h

Elektrické napájení

Assorbimento di corrente
  • Spannung:
    24 V
  • Current:
    0,34 A
Campo alimentazione tensione
  • Tipo de tensión:
    DC
  • Tensión, mín.:
    10,8 V
  • Tensión, máx.:
    52,8 V
collegamento
1 levehető 6 pólusú sorkapocs
Protezione contro l'inversione di polarità
Sì
Protezione da sovracorrente
Sì
Tensione di alimentazione
12/24/48 V DC
2 ingressi ridondanti

Propiedades de switch

Backplane dell'ampiezza di banda
3,2 Gbit/s
Dimensioni buffer pacchetto
2,75 Mbit
Dimensioni della tabella MAC
4 K

Technical data

Grado di protezione
IP30
Materiale base della custodia
Metallo
Switch
unmanaged
Tipo di montaggio
Guida DIN
Velocità
Fast Ethernet

Технология

Gestione del flusso
IEEE 802.3x flow control
Standard
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX and 100BASE-FX
IEEE 802.3x per la controllo del flusso
Trasmissione dati
Store and Forward

Classificazioni

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
