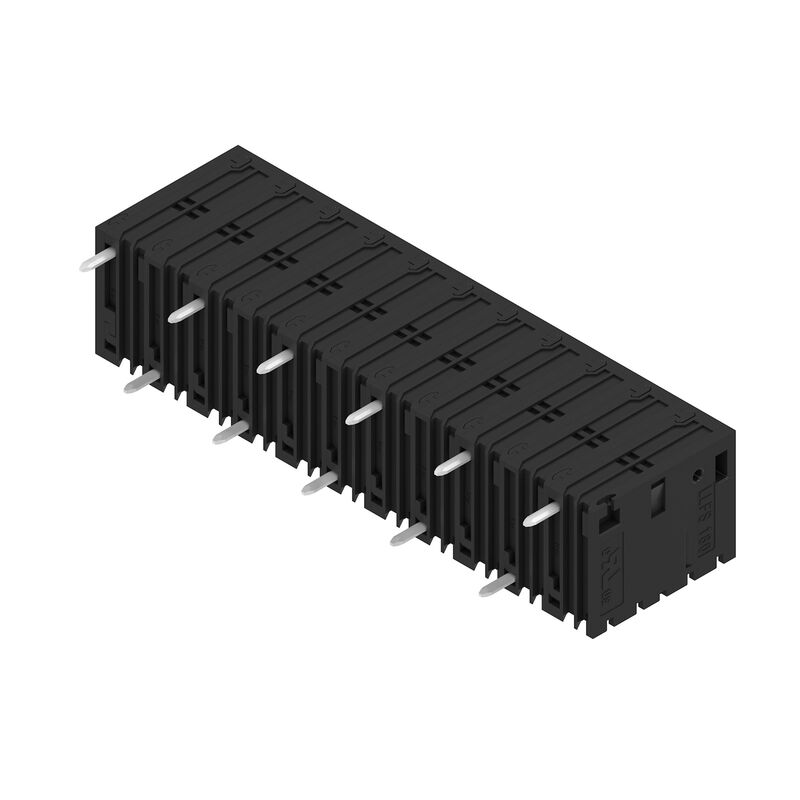

Produktbild
LLFS 7.50/11/180V 5.0SN BK BX

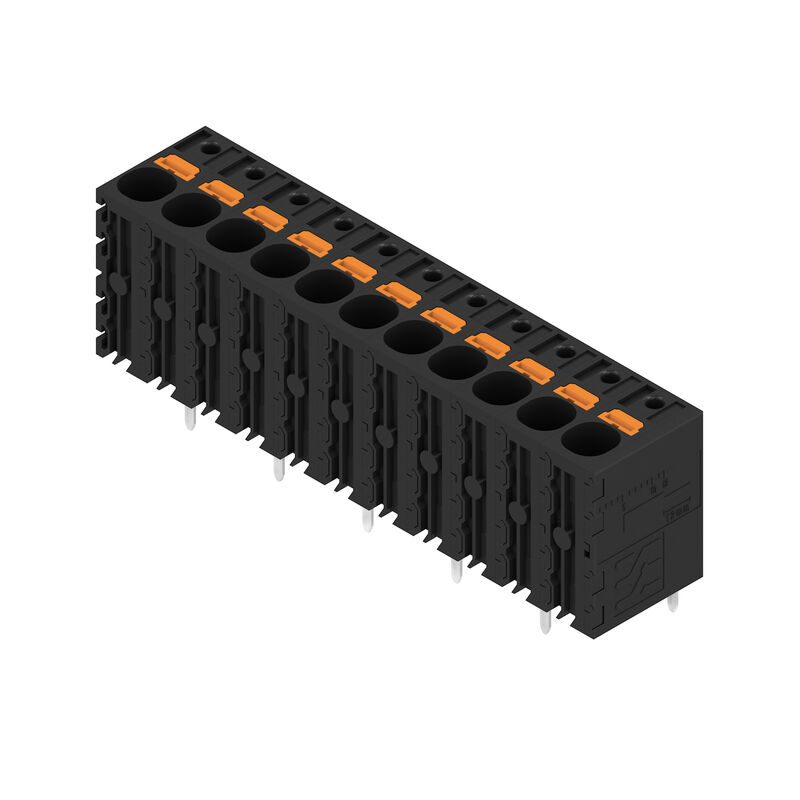

Produktbild
LLFS 7.50/11/180V 5.0SN BK BX
Maßbild
LLFS 7.50/11/180V 5.0SN BK BX
Deratingkurve
LLFS 7.50/11/180V 5.0SN BK BX
Deratingkurve
LLFS 7.50/11/180V 5.0SN BK BX
Produktvorteil
Power bis UL 600 V
Versetzte Lötstifte
LLFS 7.50/11/180V 5.0SN BK BX
Produktvorteil
Werkzeuglose Verdrahtung
Höchste Kontaktsicherheit

LLFS 7.50/11/180V 5.0SN BK BX

Leiterplattenklemme, 7.50 mm, Polzahl: 11, 180°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 6 mm², Box

Art.-Nr. 2491710000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 12
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Version
Leiterplattenklemme, 7.50 mm, Polzahl: 11, 180°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 6 mm², Box
Order No.
2491710000
Type
LLFS 7.50/11/180V 5.0SN BK BX
GTIN (EAN)
4050118607765
VPE
20 Stück
Produkt-Kennzahlen
IEC: 1000 V / 41 A / 0.5 - 6 mm²
UL: 600 V / 37 A / AWG 24 - AWG 8
Verpackung
Box

Abmessungen und Gewichte

Depth
18,5 mm
Tiefe (inch)
0,728 inch
Height
29,15 mm
Höhe (inch)
1,148 inch
Höhe niedrigstbauend
24,15 mm
Width
84,3 mm
Breite (inch)
3,319 inch
Nettogewicht
39,63 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Power - Serie LL
Wire connection method
PUSH IN ohne Betätigungselement
Mounting onto the PCB
THT-Lötanschluss
Conductor outlet direction
180°
Pitch in mm (P)
7,5 mm
Pitch in inches (P)
0,295 "
Number of poles
11
Polreihenzahl
1
Fitted by customer
Nein
Anzahl Reihen
1
Solder pin length (l)
5 mm
Solder pin dimensions
d = 1,5 mm
Solder eyelet hole diameter (D)
2 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
1
Abisolierlänge
12 mm
L1 in mm
75 mm
L1 in Zoll
2,953 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Isolationswiderstand
≥ 108 Ω

Werkstoffdaten

Isolierstoff
Wemid (PA)
Colour
schwarz
比色表 (相似)
RAL 9011
Insulating material group
I
Isolationswiderstand
≥ 108 Ω
Brennbarkeitsklasse nach UL 94
V-0
触点材料
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
4...10 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-40 °C
Betriebstemperatur, max.
120 °C

Anschließbare Leiter

Klemmbereich, min.
0,25 mm²
Clamping range, max.
6 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 8
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
6 mm²
mehrdrähtig, min. H07V-R
0,5 mm²
feindrähtig, min. H05(07) V-K
0,5 mm²
feindrähtig, max. H05(07) V-K
6 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
6 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
6 mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      1076980000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        15 mm
    • Empfohlene Aderendhülse:
      9025930000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        15 mm
    • Empfohlene Aderendhülse:
      9019140000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9004060000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9025910000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9019170000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0186100000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0244100000
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9019200000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      0533500000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0191900000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60947-7-4
Bemessungsstrom, min. Polzahl (Tu=20°C)
41 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
32 A
Rated current, min. number of poles (Tu=40°C)
38 A
Rated current, max. number of poles (Tu=40°C)
28 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
1.000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
额定冲击电压（过压等级III/污染等级3）
8 kV

Nenndaten nach CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
37 A
Rated current (Use group C / CSA)
37 A
Rated current (Use group D / CSA)
5 A

Nenndaten nach UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Nennspannung (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
37 A
Nennstrom (Use group C / UL 1059)
37 A
Nennstrom (Use group D / UL 1059)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Packaging
Box
VPE length
205 mm
VPE width
207 mm
VPE height
42 mm

Typprüfungen

Test: Durability of markings
  • Norm:
    IEC 60947-7-4 Abschnitt 7.1.4 / 08.13
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Materialtyp, Raster, Lebensdauer, Abisolierlänge
  • Bewertung:
    vorhanden
Test: Clampable cross section
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 6 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 6 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 10/1
    • Leitertyp und Leiterquerschnitt:
      AWG 10/19
    • Leitertyp und Leiterquerschnitt:
      H07V-K10
  • Bewertung:
    bestanden
Test for damage to and accidental loosening of conductors
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99, IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K1
    • Leitertyp und Leiterquerschnitt:
      H07V-U1
  • Bewertung:
    bestanden
  • Anforderung:
    0,7 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K4
    • Leitertyp und Leiterquerschnitt:
      H07V-U4.0
  • Bewertung:
    bestanden
  • Anforderung:
    1,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K6
    • Leitertyp und Leiterquerschnitt:
      H07V-U6
  • Bewertung:
    bestanden
Pull-out test
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥50 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥60 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K4
    • Leitertyp und Leiterquerschnitt:
      H07V-U4.0
  • Bewertung:
    bestanden
  • Anforderung:
    ≥80 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K6
    • Leitertyp und Leiterquerschnitt:
      H07V-U6
  • Bewertung:
    bestanden
  • Anforderung:
    ≥35 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K1
    • Leitertyp und Leiterquerschnitt:
      H07V-U1
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • Die einpolige Leiterplattenklemme kann für Spannungen bis 1500 V (DC) und 1000 V (AC) eingesetzt werden. Zu beachten ist dabei die jeweilige Gerätenorm und die entsprechend geforderten Luft- und Kriechstrecken nach dem Einbau
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
