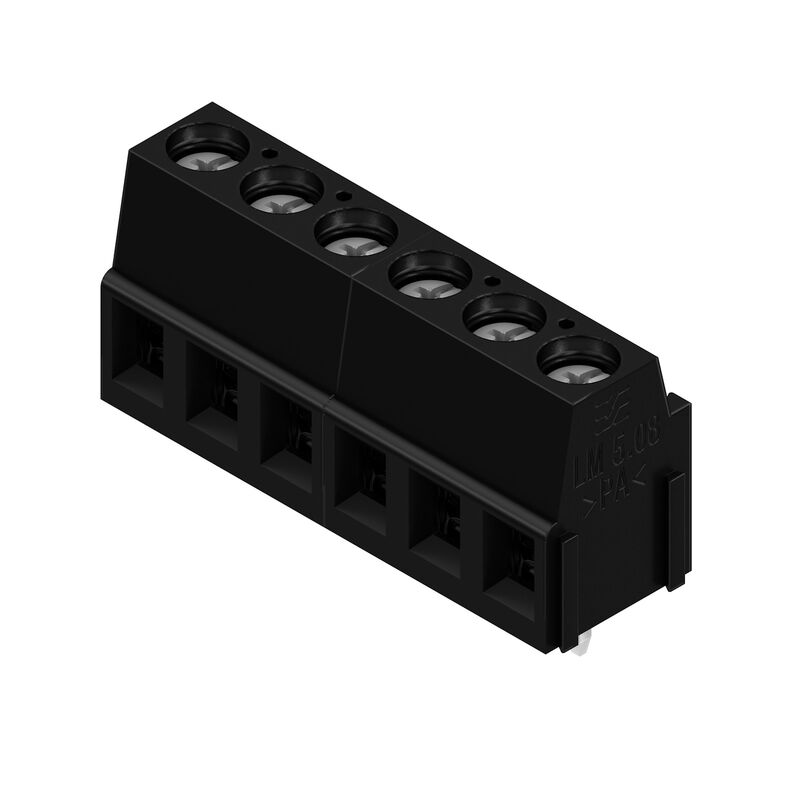

LM 5.08/06/90 3.5SN BK BX
Imagen de producto

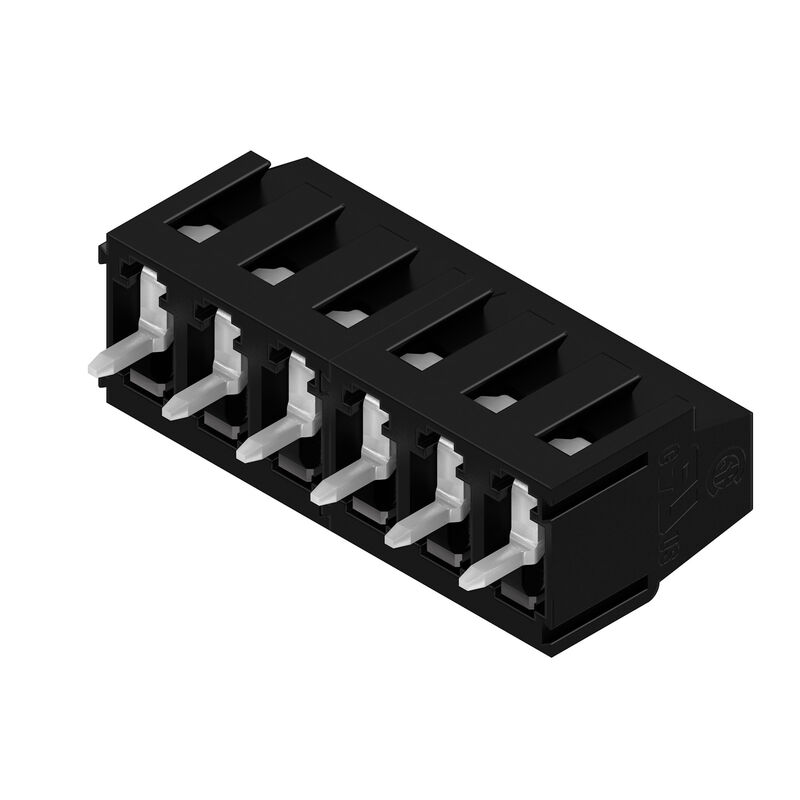

LM 5.08/06/90 3.5SN BK BX
Imagen de producto
LM 5.08/06/90 3.5SN BK BX
Dimensional drawing
LM 5.08/06/90 3.5SN BK BX
Graph
Derating curve valid for 5.00 & 5.08 pitch

LM 5.08/06/90 3.5SN BK BX

Kretskortsplint, 5.08 mm, Antal poler: 6, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Klämbygelanslutning, Anslutningsområde, max. : 2.5 mm², Box

Produkt-ID 9993940000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Använda produkter 23
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Karakteristiska systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Ausfuehrung
Kretskortsplint, 5.08 mm, Antal poler: 6, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Klämbygelanslutning, Anslutningsområde, max. : 2.5 mm², Box
N. d’ordine
9993940000
Art
LM 5.08/06/90 3.5SN BK BX
GTIN (EAN)
4032248376148
Förp.
60 items
Produktparametrar
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Förpackning
Box

Mått och vikter

Tiefe
10 mm
Byggdjup (tum)
0,394 inch
Höhe
17,3 mm
Bygghöjd (tum)
0,681 inch
Höjd lägstbyggande
13,8 mm
Breite
31,03 mm
Byggbredd (tum)
1,222 inch
Nettovikt
7,28 g

Miljööverenstämmelse för produkt

RoHS-Konformitätsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Karakteristiska systemvärden

Skupina produktů
OMNIMATE Signal – serie LM
Metoda připojení vodiče
Klämbygelanslutning
Mounting onto the PCB
THT lödanslutning
Leiterabgangsrichtung
90°
Raster in mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Počet pólů
6
Polradstal
1
Vybavuje zákazník
Ja
Antal rader
1
Numero massimo di poli ordinabili per fila
24
Lunghezza spina a saldare (l)
3,5 mm
Lötstift-Abmessungen
0,95 x 0,8 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Antal lödstift per pol
1
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0,4 Nm
Åtdragningsmoment, max.
0,5 Nm
Klämskruv
M 2,5
Avisoleringslängd
6 mm
L1 i mm
25,4 mm
L1 i tum
1 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20
Genomgångsmotstånd (6)
1,20 mΩ

Materialdata

Insulating material
Wemid (PA)
Colori
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Ytbehandling
1-3 μm Ni
4-6 μm SN
Typ av förtenning
matt
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Anslutningsbara ledare

Диапазон зажима, мин.
0,2 mm²
클램프 범위, 최대
2,5 mm²
Ledardiameter, AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
2,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025740000
    • Avisoleringslängd:
      • nominell:
        5 mm
    • Rekommenderad ändhylsa:
      9018910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025750000
Referenstext
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
16 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
14,2 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Märkdata enligt CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1815154
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
18 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 14
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 24
Průřez vodiče, AWG, max.
AWG 14
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Balení
Box
Délka VPE
351 mm
VPE Breite
140 mm
VPE Höhe
34 mm

Typprovningar

Prüfung: Haltbarkeit der Markierungen
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material, godkännande märkning UL, godkännande märkning CSA, hållbarhet
  • Utvärdering:
    tillgänglig
Prüfung: Klemmbarer Querschnitt
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Pull-Out Test
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-K1.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-Konformität
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hinweise

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• De data som ges under CSA avser ett cUL-godkännande - E60693
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
