LMZFL 5/21/135 3.5OR

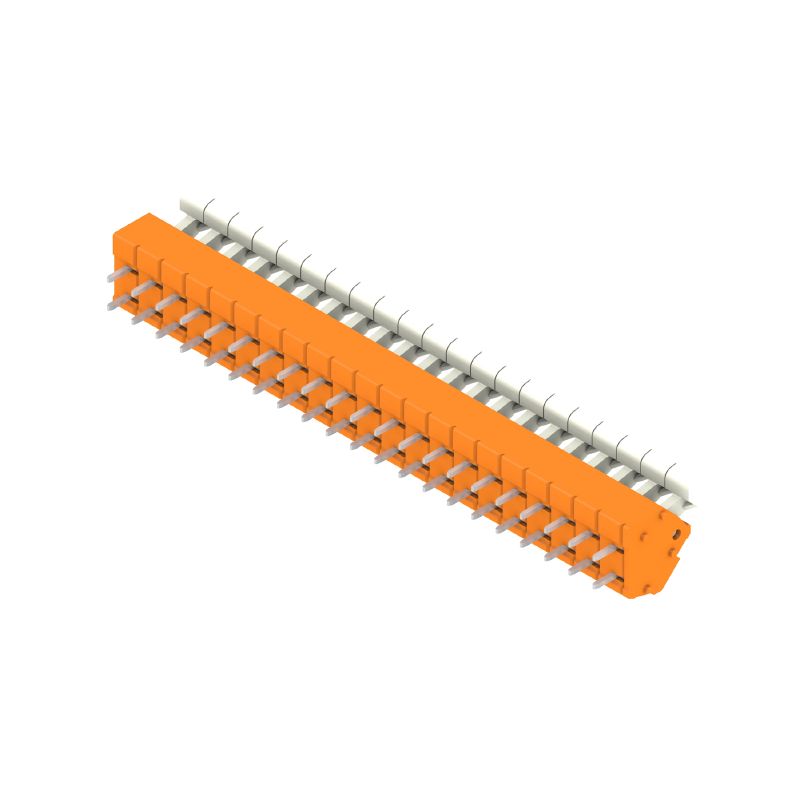

Illustrazione del prodotto
LMZFL 5/21/135 3.5OR

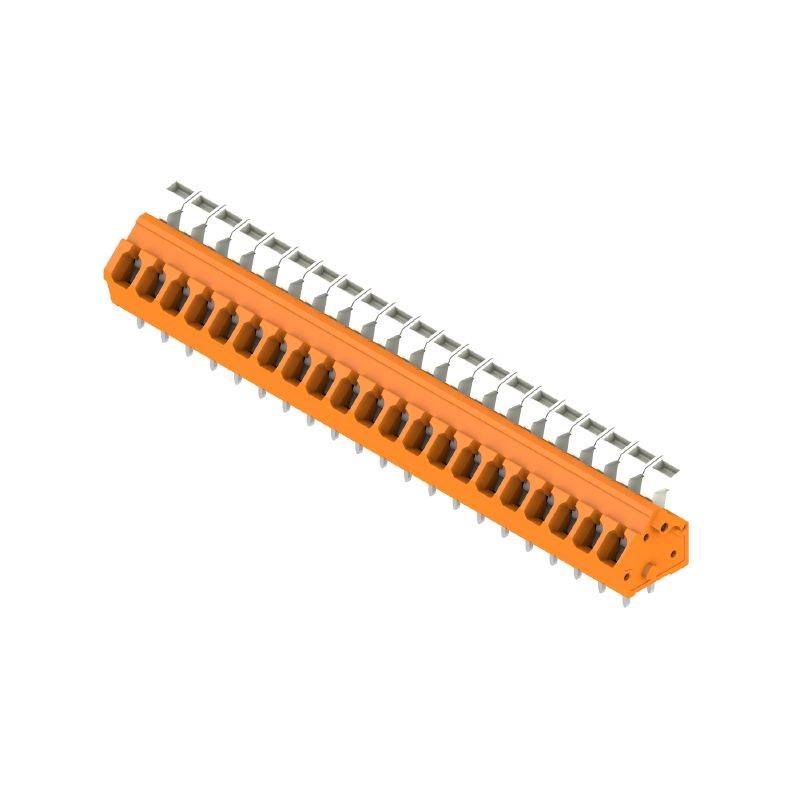

Illustrazione del prodotto
LMZFL 5/21/135 3.5OR
Dimensional drawing
LMZFL 5/21/135 3.5OR
Graph
LMZFL 5/21/135 3.5OR
Graph

LMZFL 5/21/135 3.5OR

Bornes para circuito impreso, 5.00 mm, Número de polos: 21, 135°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Borne de conexión directa con actuador, Sección de embornado, máx. : 2.5 mm², Caja

N. articolo 1958470000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 23
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto System parameters Material data Conductors suitable for connection Bemessungsdaten nach IEC Rated data acc. to CSA Dati di dimensionamento sec. UL 1059 Packing Note importante Klassificeringar

Homologaciones

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Datos generales para pedido

Versione
Bornes para circuito impreso, 5.00 mm, Número de polos: 21, 135°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Borne de conexión directa con actuador, Sección de embornado, máx. : 2.5 mm², Caja
N. d’ordine
1958470000
Tipo
LMZFL 5/21/135 3.5OR
GTIN (EAN)
4032248648719
CPZ
50 Pezzo
Parametri prodotto
IEC: 630 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Imballaggio
Box

Dimensiones y pesos

Profondità
14,5 mm
Profondità (pollici)
0,571 inch
Posizione verticale
20,24 mm
Bygghöjd (tum)
0,797 inch
Höjd lägstbyggande
16,74 mm
Larghezza
107,98 mm
Larghezza (pollici)
4,251 inch
Peso netto
98 g

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme sin exención
REACH SVHC
No SVHC superiori a 0,1 wt%

System parameters

Famiglia prodotti
OMNIMATE Signal - series LMZF
Tecnica di collegamento cavi
Fjäderanslutning med ställdon
Montaggio su circuito stampato
Collegamento a saldare THT
Direzione d'uscita del conduttore
135°
Passo in mm (P)
5 mm
Passo in pollici (P)
0,197 "
Numero di poli
21
Numero di serie di poli
1
assemblabile da parte del cliente
No
quantità di file
1
Numero massimo di poli ordinabili per fila
48
Lunghezza spina a saldare (l)
3,5 mm
Dimensioni del codolo a saldare
0,8 x 0,8 mm
Diametro foro di equipaggiamento (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Numero di codoli a saldare per polo
2
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264-A
Lunghezza di spellatura
6 mm
L1 in mm
100 mm
L1 in pollici
3,937 "
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Grado di protezione
IP20

Material data

Materiale isolante
Wemid (PA)
Colori
Orange
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Superficie dei contatti
stagnato
Rivestimento
4-10 μm SN
Tipo di stagnatura
opaco
Struttura a strati del collegamento a saldare
4...6 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Conductors suitable for connection

Campo di sezioni, min.
0,13 mm²
2,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 14
rigido, min. H05(07) V-U
0,13 mm²
rigido, max. H05(07) V-U
2,5 mm²
Flessibile, min. H05(07) V-K
0,13 mm²
Flessibile, max. H05(07) V-K
2,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.
1,5 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409500000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409600000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409700000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0372600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      9025740000
    • Lunghezza di spellatura:
      • nominale:
        5 mm
    • Terminale consigliato:
      9018910000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      9025750000
Testo di riferimento
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
24 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
24 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Rated data acc. to CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1815154
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
10 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 14
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
15 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 14
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packing

Imballaggio
Box
Lunghezza VPE
80 mm
Larghezza VPE
155 mm
Altezza VPE
278 mm

Note importante

Conformità IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Note

• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
