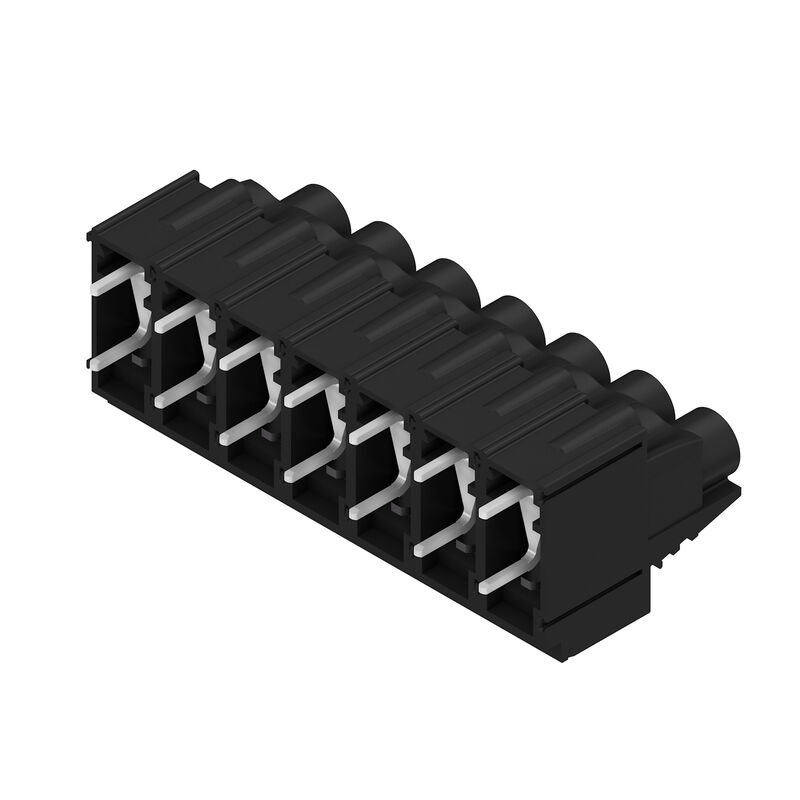

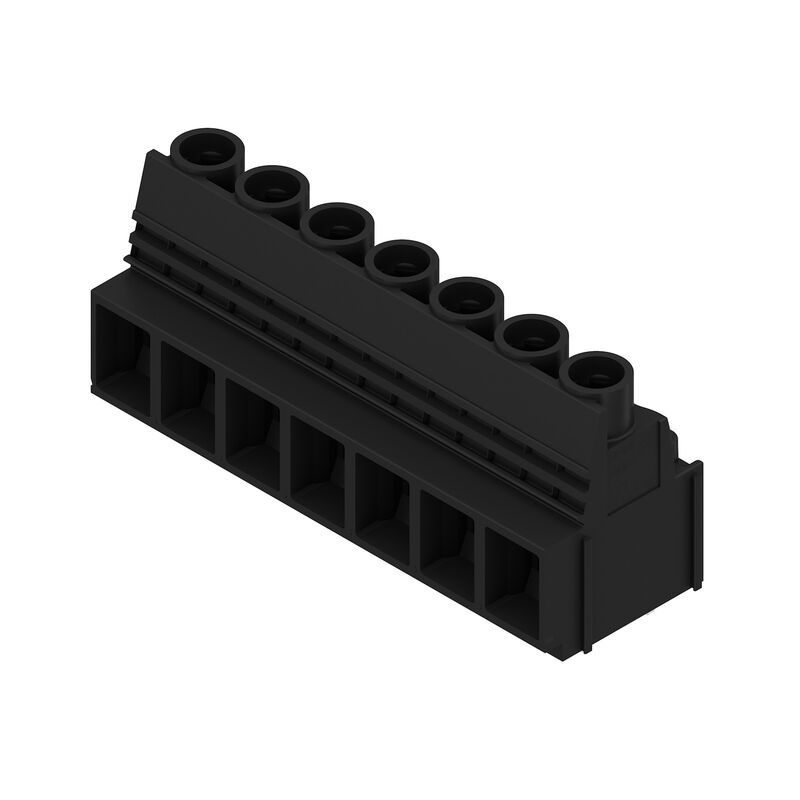

LUP 10.16/07/90 5.0SN BK BX
Morsetti per circuito stampato, 10.16 mm, Numero di poli: 7, 90°, Lunghezza spina a saldare (l): 5 mm, stagnato, nero, Collegamento a vite, Campo di sezioni, max. : 16 mm², Box
N. articolo
2014160000
Caratteristiche
| Versione | Morsetti per circuito stampato, 10.16 mm, Numero di poli: 7, 90°, Lunghezza spina a saldare (l): 5 mm, stagnato, nero, Collegamento a vite, Campo di sezioni, max. : 16 mm², Box |
| N. d’ordine | 2014160000 |
| Tipo | LUP 10.16/07/90 5.0SN BK BX |
| GTIN (EAN) | 4050118399431 |
| CPZ | 20 Pezzo |
| Parametri prodotto |
IEC: 1000 V / 76 A / 0.5 - 16 mm² UL: 300 V / 58 A / AWG 26 - AWG 6 |
| Imballaggio | Box |
| Profondità | 25,1 mm |
| Profondità (pollici) | 0,988 inch |
| Posizione verticale | 36,5 mm |
| Altezza (pollici) | 1,437 inch |
| Altezza minima | 31,5 mm |
| Larghezza | 71,92 mm |
| Larghezza (pollici) | 2,831 inch |
| Peso netto | 6,35 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Power - Serie LUP |
| Tecnica di collegamento cavi | Collegamento a vite |
| Montaggio su circuito stampato | Collegamento a saldare THT |
| Direzione d'uscita del conduttore | 90° |
| Passo in mm (P) | 10,16 mm |
| Passo in pollici (P) | 0,4 " |
| Numero di poli | 7 |
| Numero di serie di poli | 1 |
| assemblabile da parte del cliente | Sì |
| quantità di file | 1 |
| Numero massimo di poli ordinabili per fila | 12 |
| Lunghezza spina a saldare (l) | 5 mm |
| Dimensioni del codolo a saldare | 1,2 x 1,2 mm |
| Diametro foro di equipaggiamento (D) | 1,6 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| Numero di codoli a saldare per polo | 2 |
| Lama cacciavite |
1,0 x 5,5
PZ 2 |
| Lama cacciavite norma | DIN 5264 |
| Coppia di serraggio, min. | 1,2 Nm |
| Coppia di serraggio, max. | 1,5 Nm |
| Vite di serraggio | M 4 |
| Lunghezza di spellatura | 12 mm |
| L1 in mm | 60,96 mm |
| L1 in pollici | 2,4 " |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 innestato / IP 10 non innestato |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita |
| Grado di protezione | IP20 |
| Resistenza di passaggio | 0,50 mΩ |
| Materiale isolante | Wemid (PA) |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | I |
| Comparative Tracking Index (CTI) | ≥ 600 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Struttura a strati del collegamento a saldare | 1.5...3 µm Ni / 4...6 µm Sn opaco |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 120 °C |
| Campo della temperatura di montaggio, min. | -25 °C |
| Campo della temperatura di montaggio, max. | 120 °C |
| Campo di sezioni, min. | 0,13 mm² |
| Campo di sezioni, max. | 16 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo AWG, max. | AWG 6 |
| rigido, min. H05(07) V-U | 0,5 mm² |
| rigido, max. H05(07) V-U | 16 mm² |
| Semirigido, min. H07V-R | 6 mm² |
| multifilare, max. H07V-R | 16 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 16 mm² |
| con terminale AEH con collare DIN 46 228/4, min. | 2,5 mm² |
| con terminale AEH con collare DIN 46 228/4, max. | 10 mm² |
| con terminale, DIN 46228 pt 1, min. | 2,5 mm² |
| con terminale a norma DIN 46 228/1, max. | 10 mm² |
| Calibro a tampone secondo EN 60999 a x b; ø | 5,4 mm x 5,1 mm; 5,3 mm |
| Conduttore innestabile |
|
| Testo di riferimento |
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P) |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 76 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 72 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 72 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 62 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 1.000 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 1.000 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 800 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 6 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 8 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 8 kV |
| Portata transitoria | 1 x 1s mit 700 A |
| Istituto (CSA) | CSA |
| N° certificato (CSA) | 200039-1198743 |
| Tensione nominale (Gruppo B / CSA) | 300 V |
| Tensione nominale (Gruppo C / CSA) | 300 V |
| Tensione nominale (Gruppo D / CSA) | 600 V |
| Corrente nominale (Gruppo B / CSA) | 58 A |
| Corrente nominale (Gruppo C / CSA) | 58 A |
| Corrente nominale (Gruppo D / CSA) | 5 A |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo AWG, max. | AWG 6 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Istituto (cURus) | CURUS |
| N° certificato (cURus) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Tensione nominale (Gruppo C / UL 1059) | 300 V |
| Tensione nominale (Gruppo D / UL 1059) | 600 V |
| Corrente nominale (Gruppo B / UL 1059) | 58 A |
| Corrente nominale (Gruppo C / UL 1059) | 58 A |
| Corrente nominale (Gruppo D / UL 1059) | 5 A |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 6 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 161 mm |
| Larghezza VPE | 140 mm |
| Altezza VPE | 83 mm |
| Test: Durabilità delle siglature |
|
| Test: Sezione bloccabile |
|
| Test per danni ai conduttori e allentamento accidentale degli stessi |
|
| Test di estrazione |
|
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Altre varianti su richiesta • Corrente nominale relativa alla sezione nominale e al numero min. di poli • Terminali senza collare isolante secondo DIN 46228/1 • Terminali con collare isolante DIN 46228/4 • I dati forniti alla sezione CSA si riferiscono ad una certificazione cUL - E60693 • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • Il rilevatore di prova può essere usato solo come punto di pickup potenziale. • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
