PM 5.08/03/90 3.5SN BK BX

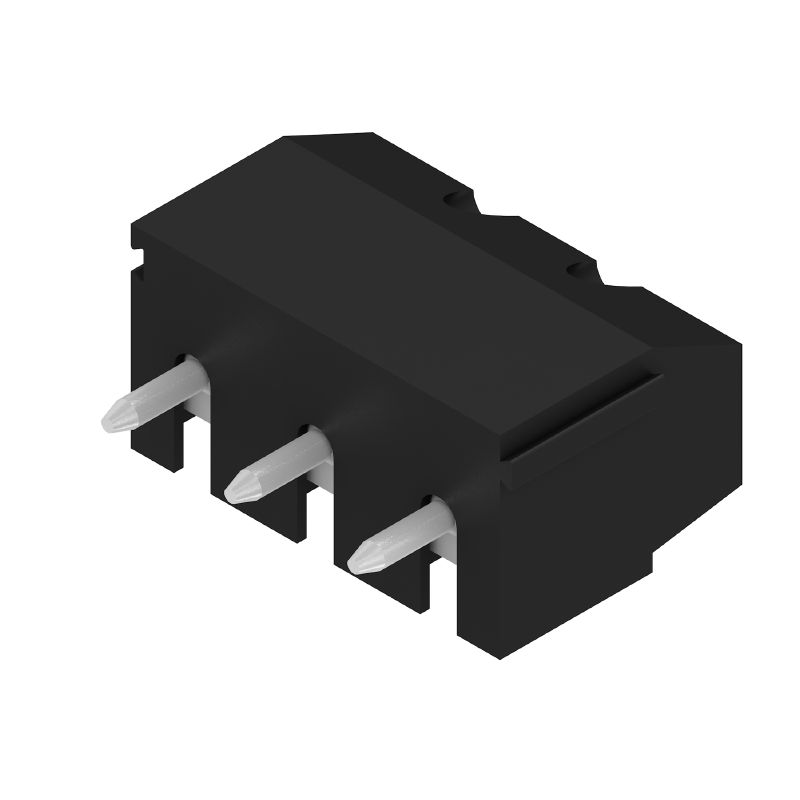

Изображение изделия
Изображение аналогичное
PM 5.08/03/90 3.5SN BK BX
Изображение изделия
PM 5.08/03/90 3.5SN BK BX
Изображение изделия
PM 5.08/03/90 3.5SN BK BX
Dimensional drawing
PM 5.08/03/90 3.5SN BK BX
Graph
PM 5.08/03/90 3.5SN BK BX
Graph

PM 5.08/03/90 3.5SN BK BX

Bornes para circuito impreso, 5.08 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Conexión por pisador, Sección de embornado, máx. : 2.5 mm², Caja

№ продукта 1760520000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 14
Agréments Datos generales para pedido Dimensions et poids Conformité environnementale du produit System parameters Datos del material Conductores aptos para conexión Rated data acc. to IEC Datos nominales según CSA Номинальные характеристики по UL 1059 Emballage 유형 테스트 Fontos megjegyzés 분류

Agréments

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Datos generales para pedido

Ausfuehrung
Bornes para circuito impreso, 5.08 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Conexión por pisador, Sección de embornado, máx. : 2.5 mm², Caja
Best.-Nr.
1760520000
Art
PM 5.08/03/90 3.5SN BK BX
GTIN (EAN)
4032248032495
VPE
500 Штука
Продуктное отношение
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Упаковка
Ящик

Dimensions et poids

Tiefe
8 mm
Tiefe (inch)
0,315 inch
Höhe
13,5 mm
높이 (인치)
0,531 inch
가장 낮은 버전의 높이
10 mm
Breite
15,84 mm
Width (inches)
0,624 inch
Nettogewicht
2,356 g

Conformité environnementale du produit

RoHS-Konformitätsstatus
Conforme avec exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

System parameters

Produktfamilie
OMNIMATE Signal - série PM
Leiteranschlusstechnik
保護板付きネジ接続
Montage auf der Leiterplatte
THT solder connection
Leiterabgangsrichtung
90°
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Polzahl
3
Polreihenzahl
1
Kundenseitig anreihbar
Да
Количество рядов
1
maximal anreihbare Pole je Reihe
24
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
d = 1,0 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 мм
Anzahl Lötstifte pro Pol
1
Schraubendreherklinge
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Момент затяжки, мин.
0,4 Nm
Момент затяжки, макс.
0,5 Nm
Зажимной винт
M 2,5
Длина зачистки изоляции
6 mm
L1 в мм
10,16 mm
L1 в дюймах
0,4 "
Защита от прикосновения согласно DIN VDE 0470
IP 20, над печатной платой; с подключенным проводом
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20

Datos del material

Isolierstoff
Wemid (PA)
Farbe
fekete
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Сплав меди
Kontaktoberfläche
луженые
Beschichtung
1-3 мкм Ni
4-6 мкм SN
Verzinnungsart
матовый
Schichtaufbau - Lötanschluss
1.5...3.5 µm Ni / 4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Conductores aptos para conexión

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,13 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,13 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Klemmbare Leiter
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025740000
    • Длина снятия изоляции:
      • номин.:
        5 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9018910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025750000
Hinweistext
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
24 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
600 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
250 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1 сек. с 120 A

Datos nominales según CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
15 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Emballage

Verpackung
Boîte
VPE Länge
330 mm
VPE Breite
140 mm
VPE Höhe
51 mm

유형 테스트

Prüfung: Haltbarkeit der Markierungen
  • 표준:
    DIN EN 60512-1-1 / 01.03
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 승인 마킹 UL, 승인 마킹 CSA, 내구성
  • 평가:
    사용 가능
Prüfung: Klemmbarer Querschnitt
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Pull-Out Test
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено

Fontos megjegyzés

IPC-Konformität
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Hinweise
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • The data given under CSA relates to a cUL approval - E60693
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
