PSSR 1PH CONTROL UNIT

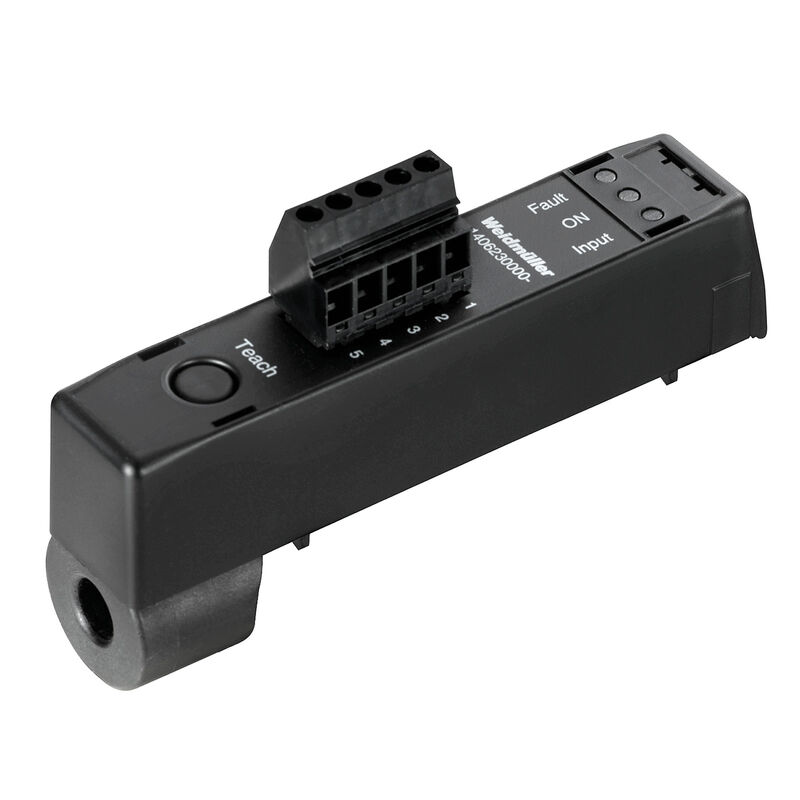

Illustrazione del prodotto
PSSR 1PH CONTROL UNIT

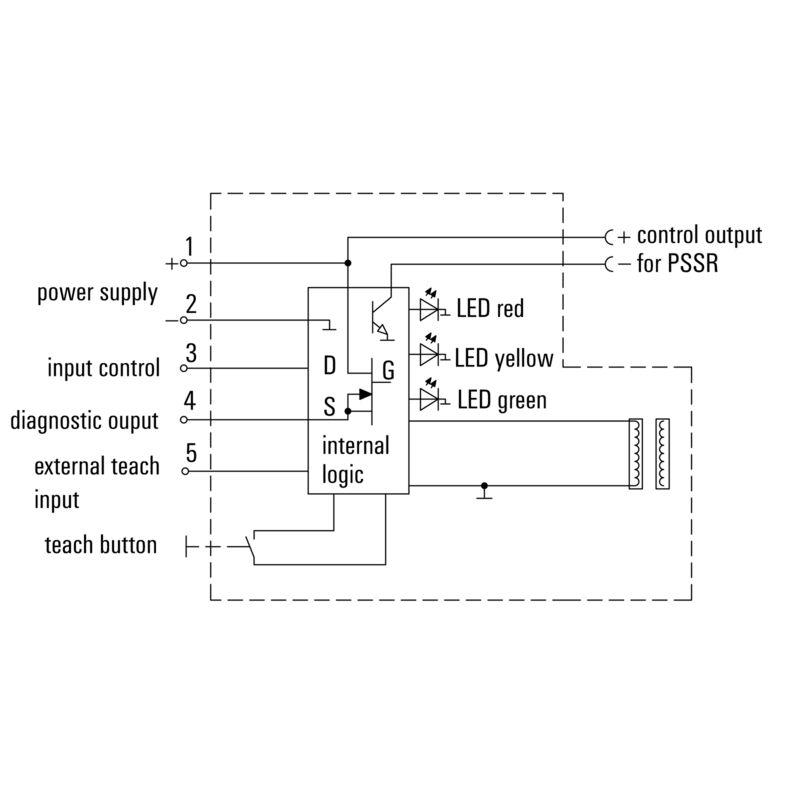

Schema elettrico
Schaltsymbol
PSSR 1PH CONTROL UNIT

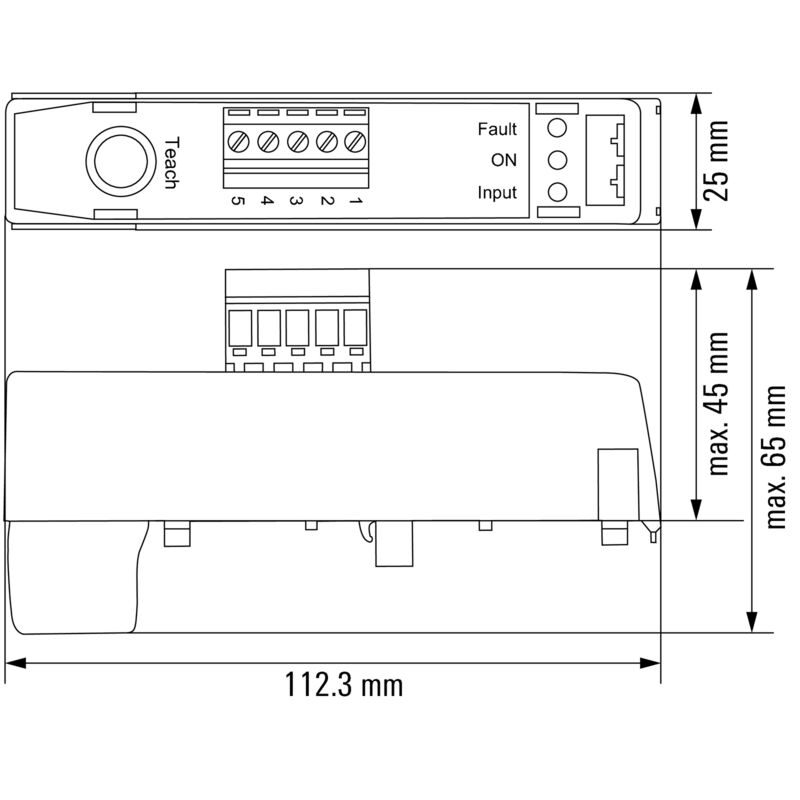

Dimensional drawing
PSSR 1PH CONTROL UNIT
Esempio d'uso
Current monitoring module mounted on a single-phase PSSR
PSSR 1PH CONTROL UNIT
Dimensional drawing
Dimensions of a current-monitoring module mounted on a single-phase PSSR

PSSR 1PH CONTROL UNIT

Questo prodotto non è più disponibile.

Prodotto alternativo: 2986920000

N. articolo 1406230000
Download foglio dati Supporto ingegneristico Documentazione sul prodotto
Accessori 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Alimentazione lato di comando Uscita di controllo su PSSR Uscita di ritorno Controllo della corrente Convertitore di corrente Dati generali Cordinazione di isolamento Dati di collegamento Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

N. d’ordine
1406230000
Tipo
PSSR 1PH CONTROL UNIT
GTIN (EAN)
4050118206739
CPZ
1 Pezzo
Stato consegna
Disdetto
Ultima data dell’ordine
/Date(1743030000000)/
Prodotto alternativo
[2986920000](~/p/2986920000)

Dimensioni e pesi

Profondità
65 mm
Profondità (pollici)
2,559 inch
Posizione verticale
112,3 mm
Altezza (pollici)
4,421 inch
Larghezza
25 mm
Larghezza (pollici)
0,984 inch
Peso netto
85 g

Temperature

Temperatura di magazzinaggio
-40 °C...125 °C
Temperatura d'esercizio
-40 °C...80 °C
Umidità
40...85% (uso interno) senza condensa

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme
REACH SVHC
Lead 7439-92-1

Alimentazione

Tensione di alimentazione
8…30 V DC
Corrente assorbita
≤ 20 mA (uscita di feedback senza carico)
≤ 120 mA (uscita di feedback commutata carico massimo)
Circuito di protezione
Varistore
Protezione contro l'inversione di polarità

lato di comando

Tensione di comando nominale (ingresso di controllo)
4…30 V DC
Corrente di comando nominale (ingresso di controllo)
≤ 2,5 mA
Tensione di comando nominale (ingresso teach esterno)
4…30 V DC
Corrente di controllo nominale (ingresso teach esterno)
≤ 2,5 mA
Frequenza d'ingresso
10 Hz

Uscita di controllo su PSSR

Tipo a stato solido
Transistor
Tensione di commutazione nominale
8...30 V DC
Ritardo all'inserzione
≤ 15 ms
Ritardo alla disinserzione
≤ 16 ms

Uscita di ritorno

Tipo rigido
MOS-FET
Tensione di commutazione nominale
8...30 V DC
Corrente continua
0,1 A
Ritardo all'inserzione
≤ 100 ms
Ritardo alla disinserzione
≤ 100 ms

Controllo della corrente

Soglia di commutazione sottocorrente
0,84 x Iregolazione
Corrente di dispersione (uscita PSSR), max.
0,3 A

Convertitore di corrente

Campo di misura della corrente (AC), max.
40 A
Campo di misura della corrente (AC), min.
2 A
Diametro del foro sensore di corrente
9 mm

Dati generali

Colori
nero

Cordinazione di isolamento

Grado di lordura
2
Classe di sovratensione
III
Grado di protezione
IP20

Dati di collegamento

Tecnica di collegamento cavi
Collegamento a vite
Coppia di serraggio, min.
0,4 Nm
Coppia di serraggio, max.
0,5 Nm
Campo di serraggio, collegamento di dimensionamento
1,5 mm²
Diametro del cavo (tensione nominale), min.
0,15 mm²
Diametro del cavo (tensione nominale), max.
2,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,2 mm²
Sezione trasversale del collegamento del conduttore, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min. (AWG)
AWG 26
Sezione di collegamento cavo, flessibile, max. (AWG)
AWG 12
Diametro del cavo, flessibile con capocorda (DIN 46228-1), min.
0,2 mm²
Diametro del cavo, flessibile con capocorda (DIN 46228-1), max.
1,5 mm²
Dimensione lama
0,6 x 3,5 mm

Classificazioni

ETIM 8.0
EC001440
ETIM 9.0
EC001440
ETIM 10.0
EC001440
ECLASS 14.0
27-37-18-02
ECLASS 15.0
27-37-18-02
