Caratteristiche

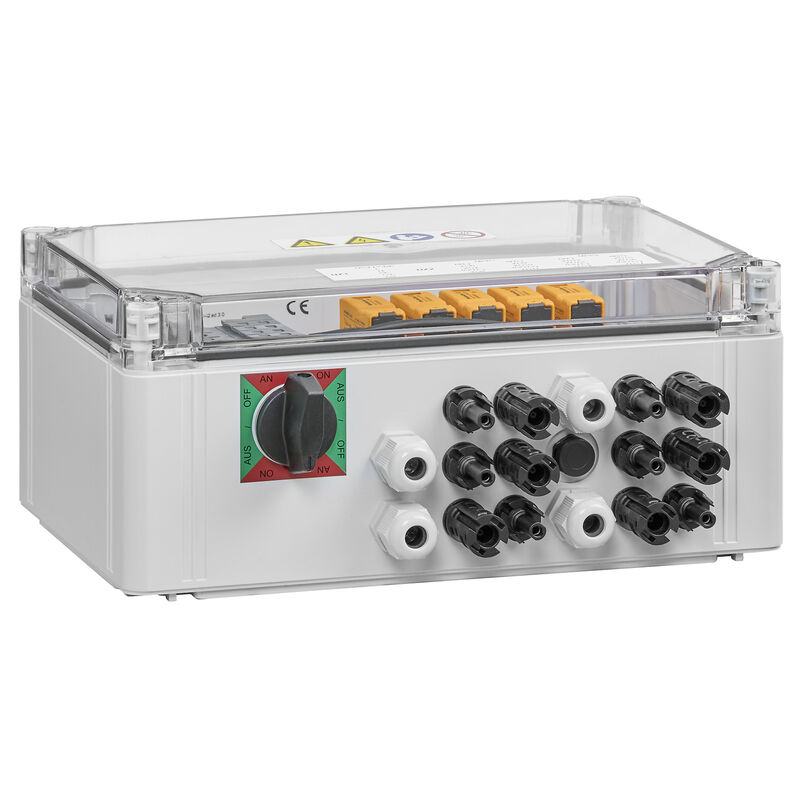

| Versione | Fotovoltaico, Quadro di stringa, Switch del pompiere, PV Next, 1100 V, 2 MPP, 2 ingressi / 1 uscita per MPP, Protezione contro le sovratensioni I / II, Disconnessione a distanza, MC4-Evo 2 |
| N. d’ordine | 8000098970 |
| Tipo | PVC DC 2I 1O 2MPP RD SPD1R EVO 11 |
| GTIN (EAN) | 4099986665293 |
| CPZ | 1 Pezzo |
| Profondità | 132 mm |
| Profondità (pollici) | 5,197 inch |
| Posizione verticale | 236 mm |
| Altezza (pollici) | 9,291 inch |
| Larghezza | 300 mm |
| Larghezza (pollici) | 11,811 inch |
| Peso netto | 5.179,674 g |
| Temperatura ambiente | -20 °C...+50 °C |
| Umidità | 5...95 % senza rugiada |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Periodo | 5 anni |
| Corrente per punto di massima potenza, max. | 44 A |
| Resistenza di corrente nominale di breve durata |
|
| Tensione DC nominale | 1.100 V |
| Classe di protezione | II |
| Fissaggio della custodia | Tramite piedini di montaggio |
| Materiale isolante | Poliestere rinforzato con fibra di vetro, policarbonato |
| Resistenza agli urti |
IK08 in conformità alla norma IEC 62208
IK10 in conformità alla norma IEC 62262 |
| Stringa per tipo di collegamento | Spina di collegamento MC4-Evo 2 |
| Tipo di montaggio | Staffe di fissaggio |
| Grado di protezione | IP65 |
| Luogo di installazione | Area esterna protetta (>1 km dal mare) |
| Norme | EN 61643-31 |
| Connettore di massa funzionale |
|
| Contatto ausiliario di protezione contro le sovratensioni |
|
| Ingresso DC + & - |
|
| Numero di ingressi del condotto | 3 |
| Numero di ingressi stringa per MPP | ≤ 2 |
| Numero massimo di ingressi DC | per Maximum Power Point 2 ingressi collegati in parallelo |
| Quantità di punti di massima potenza (MPP) | 2 |
| Tipo di fusibile | né inserto portafusibile né portafusibile |
| Numero di ingressi | 4 |
| Numero massimo di uscite DC | per Maximum Power Point 1 uscita |
| Uscita DC + & - |
|
| Richiusura automatica dopo una caduta di tensione | Sì |
| Numero di cicli operativi | 10000 |
| Tensione di comando | 100 V AC - 250 V AC 50/60Hz |
| Contatto ausiliario di disconnessione remota |
|
| Contatto del comando di disconnessione remota |
|
| Tipo di disconnessione del circuito di alimentazione | Intervento sotto tensione |
| Tempo di disattivazione | 1.5 s |
| Assorbimento di corrente dell’interruttore |
|
| Numero di cicli di interruzione alla corrente nominale | 300 |
| Esecuzione interruttore sezionatore | Sezionatore remoto all’interno della custodia |
| Capacità interruttore sezionatore |
IEC 60947-3
DC-PV1 |
| Classe di requisiti richiesti | Tipo I/II |
| Corrente di cortocircuito ISCPV | 11.000 A |
| Corrente di dispersione max. (8/20 µs) | 40 kA |
| Corrente di prova da fulmine Iimp (10/350 µs) | 6.25 kA |
| Corrente di scarica In (8/20 µs) | 20 kA |
| Corrente di scarica totale Itotal ( 8/20µs) | 50 kA |
| Corrente di scarica totale Itotal (10/350µs) | 12,5 kA |
| Livello di protezione Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| Livello di protezione Up (+/-) | ≤ 3.8 kV |
| Livello di protezione Up (+/PE) | ≤ 3.8 kV |
| Livello di protezione Up (-/PE) | ≤ 3.8 kV |
| Norme | EN 61643-31 |
| Potenza assorbita in standby PC | <0.2 W |
| Protezione contro le sovratensioni lato DC | 1000 V Tipo I + II |
| Tensione di sistema PV, max. Ucpv | 1.100 V |
| Tensione d’esercizio max. continua DC modalità UCPV +/- , -/PE , +/PE | 1.100 V |
| Informazioni sul prodotto |
Il numero SCIP è stato assegnato a causa di un contenuto di piombo superiore allo 0,1 % del peso netto. Istruzioni per l'uso sicuro secondo l'ECHA: l'identificazione della sostanza pericolosa è sufficiente per consentire l'uso sicuro dell'articolo durante tutto il suo ciclo di vita, compresa la fase di durata, smontaggio e smaltimento/riciclaggio |
| Omologazione/Certificato/Documento di conformità |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_301042)
[Declaration of conformity for PV fireman switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_307706) |
| Dati ingegneristici |
[Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_310886)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323275) |
| Documentazione tecnica | [8000098970 Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_305553) |
| Documentazione utente |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445) |
| White paper |
[Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540)
[Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Testo bando lungo |
Automatic ON and OFF switching fireman switch for the connection to 2 MPP tracker in the inverter. Integrated surge protection with 2 class I+II combined arresters with signal contact. MPP1: DC fireman switch: Connection of the fireman switch control line 230 VAC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm². Approval according to low voltage switchgear IEC 61439-1:2011 and EN 61439-2:2011 |
| Omologazioni |  |
| ROHS | Conforme |
