Caratteristiche

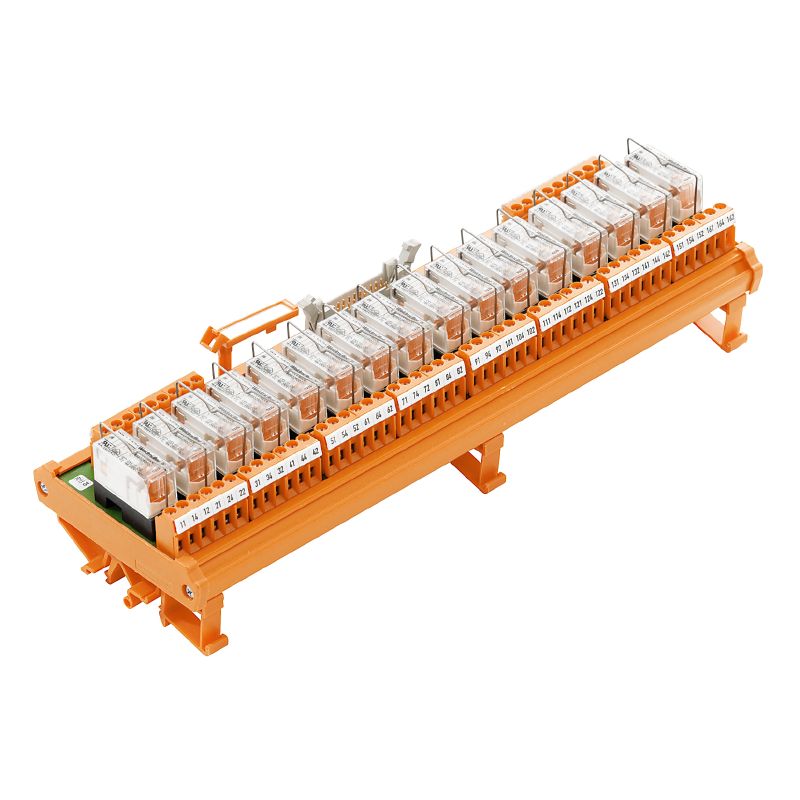

| Versione | Interfaccia, RSM, 16, RCL, Collegamento a vite |
| N. d’ordine | 9444610000 |
| Tipo | RSM-16 24V(-/+) 1CO S |
| GTIN (EAN) | 4032248150922 |
| CPZ | 1 Pezzo |
| Profondità | 68 mm |
| Profondità (pollici) | 2,677 inch |
| Posizione verticale | 87 mm |
| Altezza (pollici) | 3,425 inch |
| Larghezza | 267 mm |
| Larghezza (pollici) | 10,512 inch |
| Peso netto | 655 g |
| Temperatura di magazzinaggio | -40...60 °C |
| Temperatura d'esercizio | -25...40 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7 |
| SCIP | 66e752f3-a24f-4fef-89c4-f29f52d01390 |
| Indicatore di stato a LED per relè | verde |
| Fusibile per relè | No |
| Stato LED tensione di alimentazione | Giallo |
| Fusibile alimentazione tensione | No |
| Alimentazione del collegamento | LP 5.08mm |
| Collegamento (lato campo) | LP 5.08mm |
| Collegamento (lato comando) | Connettore a norma IEC60603-13 / DIN41651 |
| Numero di poli (lato comando) | Connettore maschio 20 poli |
| Durata meccanica | 3 x 107 commutazioni |
| Tensione d'ingresso | 24 V DC ± 10% |
| Corrente d'ingresso | 22 mA |
| Tipo di relè | RCL |
| Tipo di uscita | Potential-free contact |
| Materiale dei contatti | AgNi 90/10 |
| Tensione nominale | ≤ 250 Vdc ≤ 250 Vac |
| Corrente AC permanente max. | 5 A |
| Corrente di picco AC | 16 A |
| Corrente di contatto min. | 0,01 A |
| Tensione di contatto min. | 10 V |
| Secondo | DIN EN 50178 |
| Tensione d'ingresso nominale | < 50 V AC |
| Tensione d'uscita nominale | < 250 V AC |
| Classe di sovratensione ingresso/ingresso | III |
| Classe di sovratensione ingresso/uscita | III |
| Classe per l'installazione uscita/uscita | II |
| Grado di lordura | 2 |
| Controllo resistenza agli impulsi | 6 kV |
| Tensione di prova isolamento AC | 2,5 kV |
| Distanza ingresso/uscita | ≥ 5,5 mm |
| Distanza ingresso/ingresso | ≥ 0,2 mm |
| Distanza uscita/uscita | ≥ 1,17 mm |
| Campo di serraggio, max. | 6 mm² |
| Campo di serraggio, min. | 0,13 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Fisso, min. H05(07) V-U | 0,5 mm² |
| Flessibile con boccola, max. | 2,5 mm² |
| Flessibile con boccola, min. | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Lunghezza di spellatura | 6 mm |
| rigido, max. H05(07) V-U | 6 mm² |
| Sezione di collegamento cavo max, AWG | AWG 12 |
| Sezione di collegamento cavo min, AWG | AWG 26 |
| Tipo di collegamento | Collegamento a vite |
| Tubetto con collare isolante, max. | 2,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Campo di serraggio, min. | 0,13 mm² |
| Campo di serraggio, max. | 6 mm² |
| Fisso, min. H05(07) V-U | 0,5 mm² |
| Fisso, max. H05(07) V-U | 6 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| Flessibile con boccola, max. | 2,5 mm² |
| Flessibile con boccola, min. | 0,5 mm² |
| Terminale con collare isolante, max. | 2,5 mm² |
| Sezione del conduttore, min. AWG | AWG 26 |
| Sezione del conduttore, max. AWG | AWG 12 |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Lunghezza di spellatura | 6 mm |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153603) |
| Notifica modifica prodotto | [20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Omologazioni |  |
| ROHS | Conforme |
