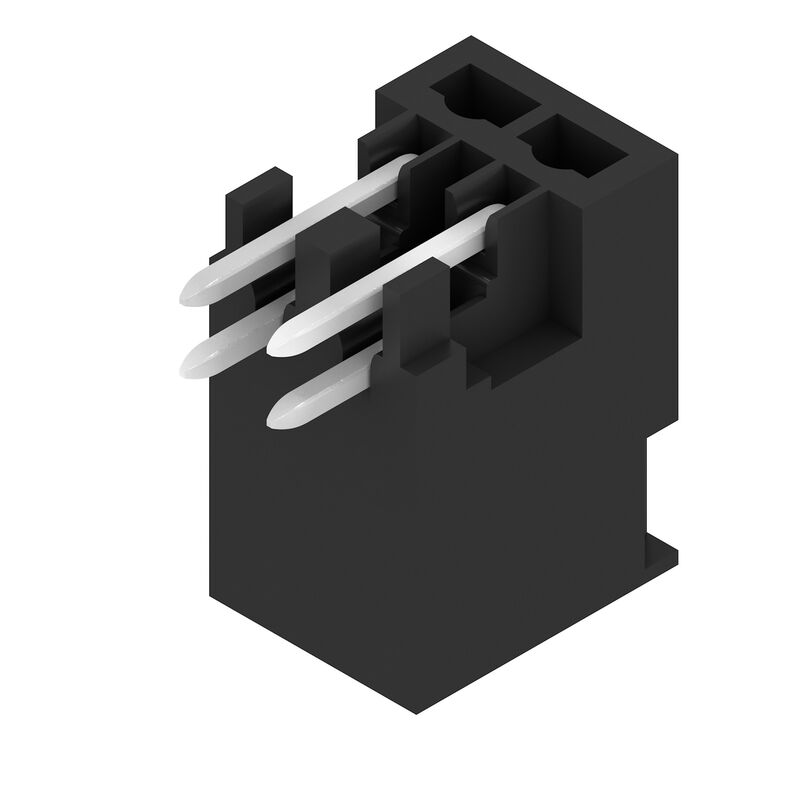

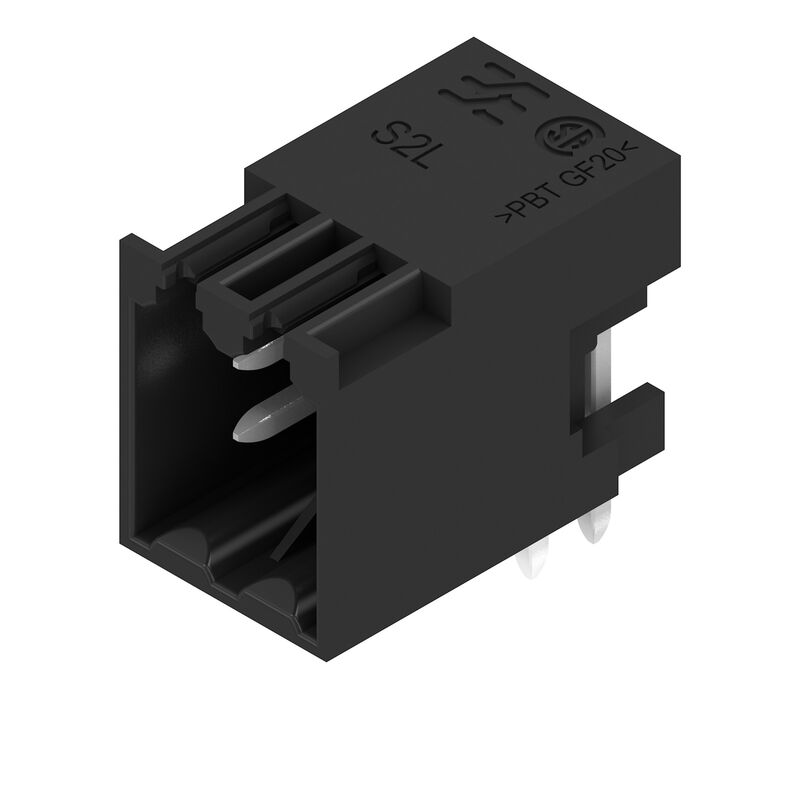

S2L 3.50/04/90G 3.5SN BK BX
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 3.50 mm, Numero di poli: 4, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, nero, Box
N. articolo
2941910000
Caratteristiche
| Versione | Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 3.50 mm, Numero di poli: 4, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, nero, Box |
| N. d’ordine | 2941910000 |
| Tipo | S2L 3.50/04/90G 3.5SN BK BX |
| GTIN (EAN) | 4099986712218 |
| Parametri prodotto |
IEC: 160 V / 10 A UL: 150 V / 10 A |
| Imballaggio | Box |
| Profondità | 14,2 mm |
| Profondità (pollici) | 0,559 inch |
| Posizione verticale | 14 mm |
| Altezza (pollici) | 0,551 inch |
| Altezza minima | 10,5 mm |
| Larghezza | 8,4 mm |
| Larghezza (pollici) | 0,331 inch |
| Peso netto | 1,136 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Signal - Serie B2L/S2L 3.50 - 2 file |
| Montaggio su circuito stampato | Collegamento a saldare THT |
| Passo in mm (P) | 3,5 mm |
| Passo in pollici (P) | 0,138 " |
| Angolo di uscita | 90° |
| Numero di poli | 4 |
| Numero di codoli a saldare per polo | 1 |
| Lunghezza spina a saldare (l) | 3,5 mm |
| Dimensioni del codolo a saldare |
d = 1,0 mm
ottagonale |
| Diametro foro di equipaggiamento (D) | 1,3 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| Numero di serie di poli | 2 |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 innestato / IP 10 non innestato |
| Codificabile | Sì |
| Cicli di inserimento | 25 |
| Forza di innesto/polo, max. | 5 N |
| Forza d'estrazione/polo, max. | 4 N |
| Materiale isolante | PBT GF |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | IIIa |
| Comparative Tracking Index (CTI) | ≥ 200 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Struttura a strati del collegamento a saldare | 2...3 µm Ni / 5...7 µm Sn lucido |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 100 °C |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 10 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 10 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 9 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 8,5 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 160 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 125 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 80 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 1,5 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 1,5 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 2,5 kV |
| Portata transitoria | 3 x 1s mit 77 A |
| Tensione nominale (Gruppo B / CSA) | 150 V |
| Corrente nominale (Gruppo B / CSA) | 5 A |
| Tensione nominale (Gruppo B / UL 1059) | 150 V |
| Corrente nominale (Gruppo B / UL 1059) | 10 A |
| Imballaggio | Box |
| Lunghezza VPE | 352 mm |
| Larghezza VPE | 139 mm |
| Altezza VPE | 26 mm |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Altre varianti su richiesta • A richiesta contatti con superfici dorate • Distanza tra le file: vedere la disposizione dei fori • Corrente nominale relativa alla sezione nominale e al numero min. di poli • Diametro del foro di equipaggiamento D = 1,3+0,1 mm • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Conforme |
