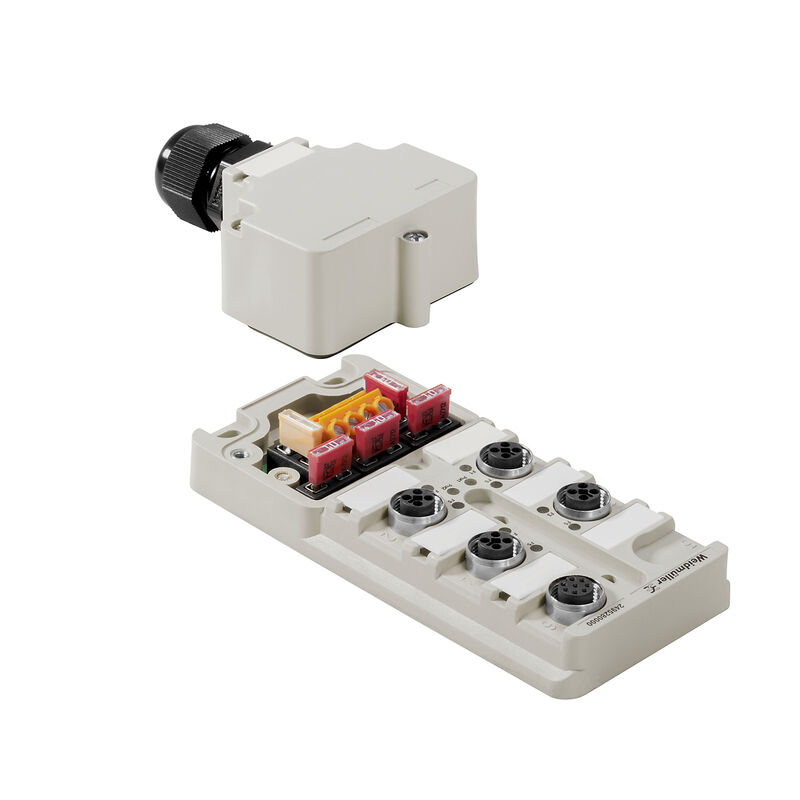

SAI-4-M-4P-M12-SVV-A03
SAI-4-M-4P-M12-SVV-A03

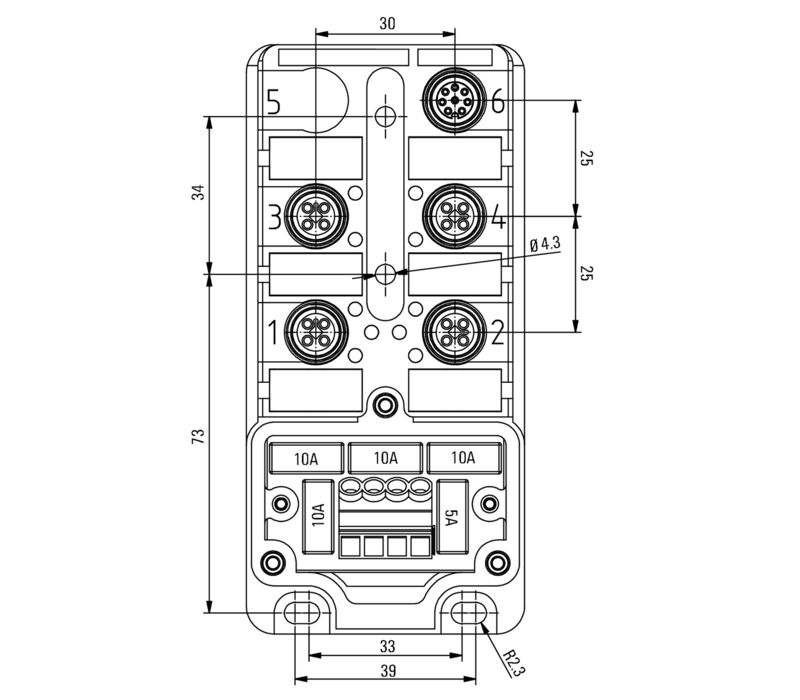

尺寸图
SAI-4-M-4P-M12-SVV-A03

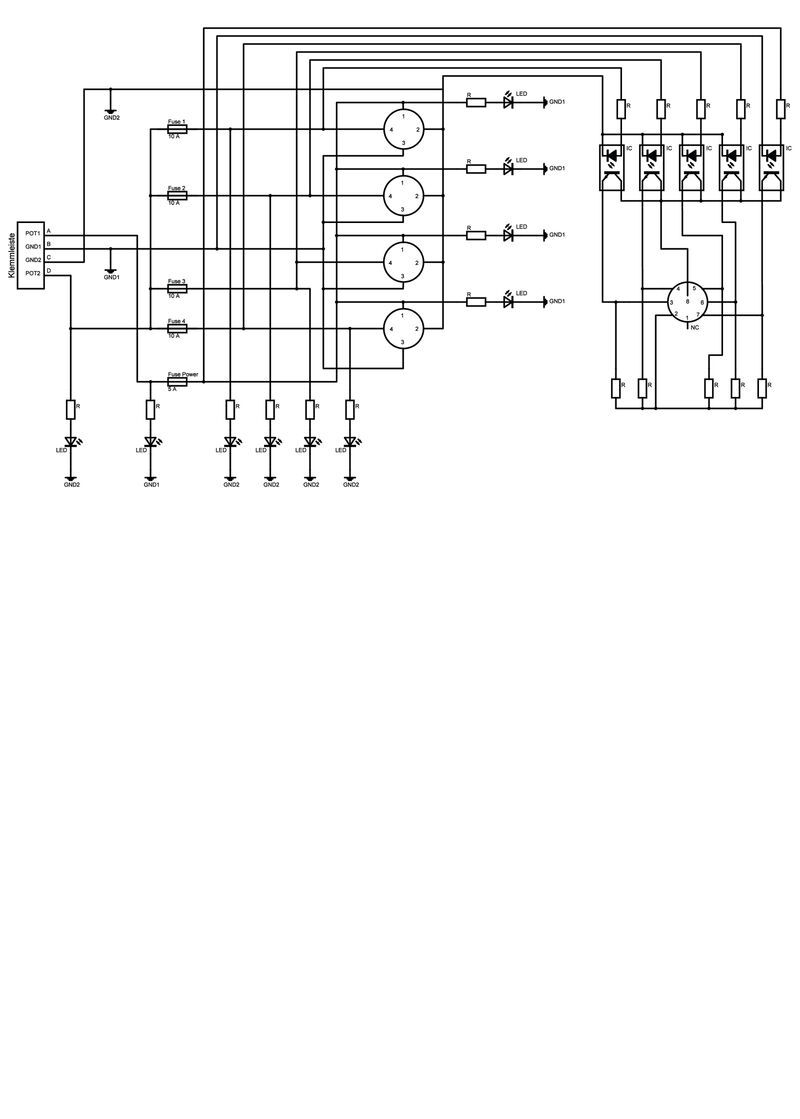

接线图

SAI-4-M-4P-M12-SVV-A03

自装配规格, M12, 48 V, T-编码, LED: 是, 起始器 LED: 是, 接线类型:

N.º de artículo 2495280000
Descargar hoja de datos 产品下载
配件 1 相关商品 1
审批 通用订货数据 尺寸和重量 温度 环保产品合规 联接数据 电气数据 常规技术数据 材料数据 电缆技术数据 分类

审批

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E141197

通用订货数据

Version
自装配规格, M12, 48 V, T-编码, LED: 是, 起始器 LED: 是, 接线类型:
Order No.
2495280000
Type
SAI-4-M-4P-M12-SVV-A03
GTIN (EAN)
4050118504927
Qty.
1 PC

尺寸和重量

净重
100 g

温度

Operating temperature
-20 - 80

环保产品合规

RoHS Compliance Status
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

联接数据

Conductor O.D., min.
6 mm
Наружный диаметр провода, макс.
12 mm
Cable gland
M 20
Clamping range, min.
0.5 mm²
Clamping range, max.
4 mm²
Отвод концентратора
自装配规格

电气数据

额定电压，最小
10 V
额定电压，最大
48 V
单个回路最大载流量
10 A
总电流
32 A
每路信号的电流
10 A
绝缘电阻
108 Ω
电势响应
是

常规技术数据

Codifica punto di innesto
T-编码
Protection degree
IP68
Počet pólů
4
插座数量
4
联接螺纹
M12
Verschmutzungsgrad
3
Fire behaviour
V-0
Plugging cycles
≤ 50
LED
是
LED iniciátor
是
操作功能的 LED 颜色
黄色
I/O 功能的 LED 颜色
黄色

材料数据

外壳基本材料
Pocan
分线盒材料
塑料材质
外壳颜色
灰, RAL 7032
Material de sellado de capotas
Viton
Csavaros aljzat
CuZn，镀镍
Kontaktmaterial
CuZn
插针镀层
镀金的
触点支架材料
PBT (UL 94 V0)

电缆技术数据

Conductor O.D., min.
6 mm
극 수
4
컨덕터 O.D., 최대
12 mm
케이블 캐리어에 적합
无

分类

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
