SCD-THR 3.81/12/180G 3.2SN BK BX

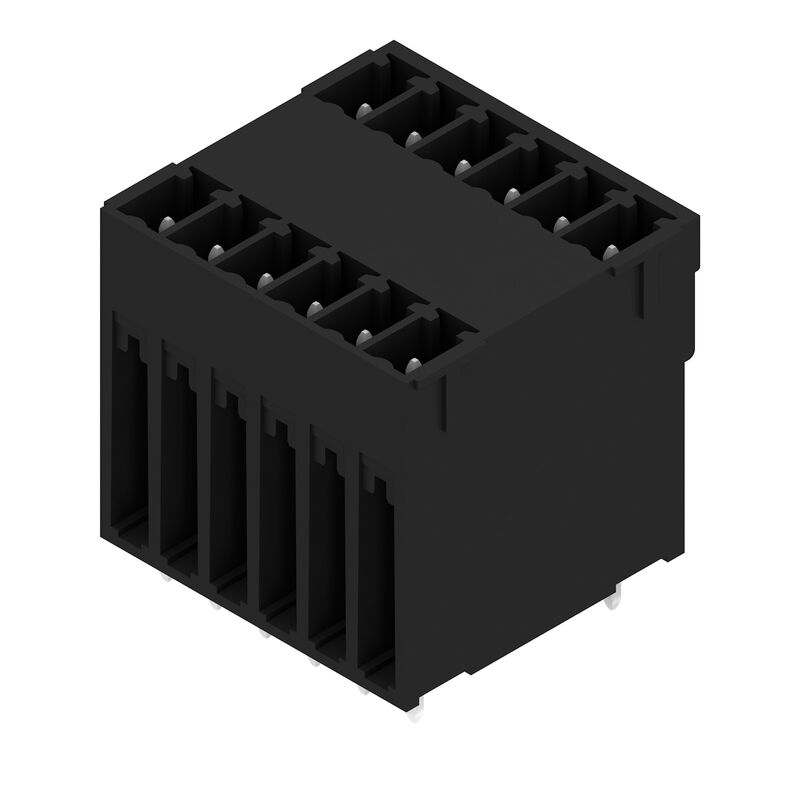

Produktbild
SCD-THR 3.81/12/180G 3.2SN BK BX

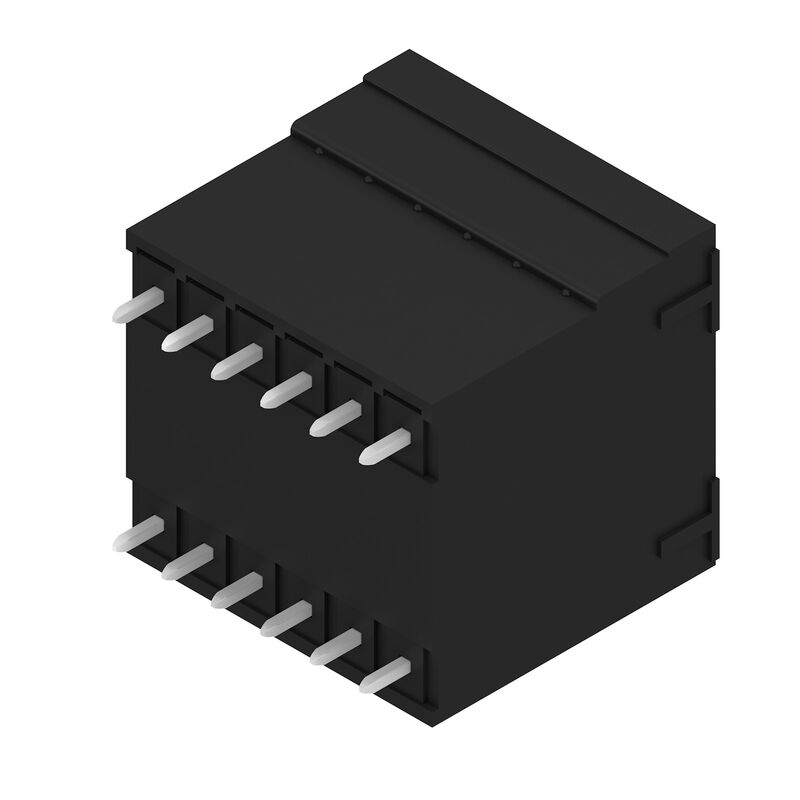

Produktbild
SCD-THR 3.81/12/180G 3.2SN BK BX
Maßbild

SCD-THR 3.81/12/180G 3.2SN BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.81 mm, Polzahl: 12, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

Art.-Nr. 1030990000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 17
Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.81 mm, Polzahl: 12, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
Best.-Nr.
1030990000
Art
SCD-THR 3.81/12/180G 3.2SN BK BX
GTIN (EAN)
4032248760077
VPE
50  Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
22,7  mm
Tiefe (inch)
0,894  inch
Höhe
25,1  mm
Höhe (inch)
0,988  inch
Höhe niedrigstbauend
21,9  mm
Breite
24,25  mm
Breite (inch)
0,955  inch
Nettogewicht
10,422  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BC/SC 3.81
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
3,81  mm
Raster in Zoll (P)
0,15  "
Abgangswinkel
180°
Polzahl
12
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2  mm
Lötstiftlänge-Toleranz
+0,02 / -0,02 mm
Lötstift-Abmessungen
d = 1,0 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
2,1  mm
Schablonenloch Durchmesser
1,9  mm
L1 in mm
19,05  mm
L1 in Zoll
0,75  "
Anzahl Reihen
2
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckkraft/Pol, max.
8  N
Ziehkraft/Pol, max.
5,5  N

Werkstoffdaten

Isolierstoff
LCP GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
120  °C
Temperaturbereich Montage, min.
-25  °C
Temperaturbereich Montage, max.
120  °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
9,4  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
8,1  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5  kV
Kurzzeitstromfestigkeit
3 x 1s mit 76 A

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
300  V
Nennstrom (Use group B / CSA)
11  A

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
11  A
Nennstrom (Use group D / UL 1059)
11  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
25  mm
VPE Breite
180  mm
VPE Höhe
260  mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Zeichnungsangabe P = Raster
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01

Zulassungen

Zulassungen
![CURUS](/picture/CURUS.gif)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
