Caratteristiche

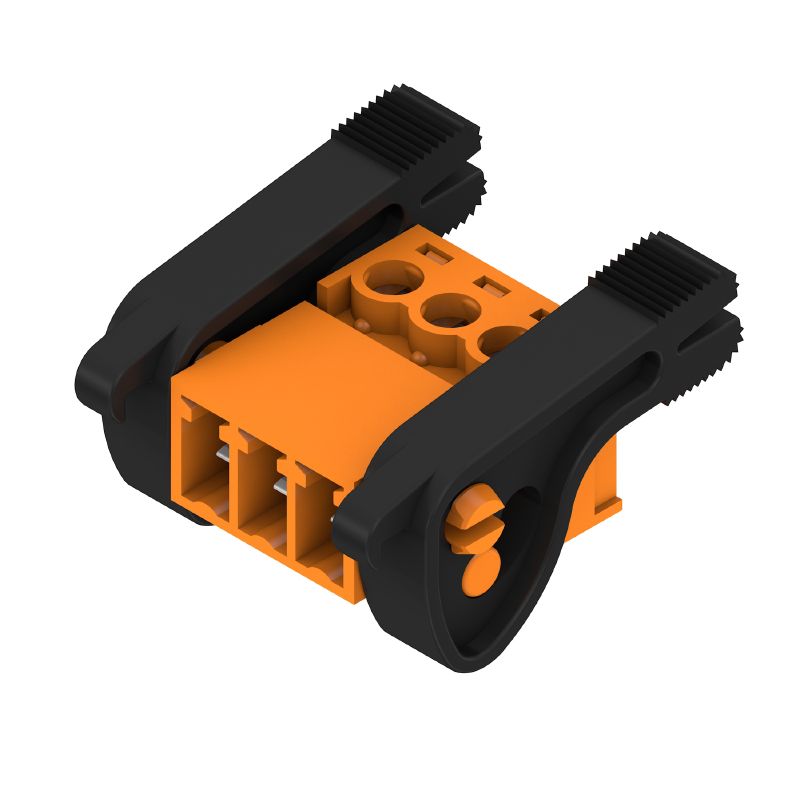

| Versione | Connettore per circuito stampato, Collegamento, 3.81 mm, Numero di poli: 3, 180°, Collegamento a vite, Campo di sezioni, max. : 1.5 mm², Box |
| N. d’ordine | 2444060000 |
| Tipo | SCZ 3.81/03/180LR SN OR BX |
| GTIN (EAN) | 4050118542820 |
| CPZ | 50 Pezzo |
| Parametri prodotto |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16 |
| Imballaggio | Box |
| Profondità | 21,9 mm |
| Profondità (pollici) | 0,862 inch |
| Posizione verticale | 15,2 mm |
| Altezza (pollici) | 0,598 inch |
| Peso netto | 5,65 g |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | cec56c8c-fe86-40ec-b01a-efe288a878ac |
| Famiglia prodotti | OMNIMATE Signal - Serie BC/SC 3.81 |
| Tipo di collegamento | Collegamento al campo |
| Tecnica di collegamento cavi | Collegamento a vite |
| Passo in mm (P) | 3,81 mm |
| Passo in pollici (P) | 0,15 " |
| Direzione d'uscita del conduttore | 180° |
| Numero di poli | 3 |
| L1 in mm | 7,62 mm |
| L1 in pollici | 0,3 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Sezione di dimensionamento | 1 mm² |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita a connettore innestato /sicurezza per il dorso della mano a connettore non innestato |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 innestato / IP 10 non innestato |
| Resistenza di passaggio | ≤5 mΩ |
| Codificabile | Sì |
| Lunghezza di spellatura | 7 mm |
| Vite di serraggio | M 2 |
| Lama cacciavite | 0,4 x 2,5 |
| Lama cacciavite norma | DIN 5264 |
| Cicli di inserimento | 25 |
| Forza di innesto/polo, max. | 8 N |
| Forza d'estrazione/polo, max. | 5 N |
| Coppia di serraggio |
|
| Materiale isolante | PA 66 GF 30 |
| Colori | arancione |
| Tabella dei colori (simile) | RAL 2000 |
| Gruppo materiali isolanti | II |
| Comparative Tracking Index (CTI) | ≥ 550 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Struttura a strati del connettore maschio | 4...8 µm Sn |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 120 °C |
| Campo della temperatura di montaggio, min. | -25 °C |
| Campo della temperatura di montaggio, max. | 120 °C |
| Campo di sezioni, min. | 0,08 mm² |
| Campo di sezioni, max. | 1,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 28 |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| rigido, min. H05(07) V-U | 0,2 mm² |
| rigido, max. H05(07) V-U | 1,5 mm² |
| Flessibile, min. H05(07) V-K | 0,2 mm² |
| Flessibile, max. H05(07) V-K | 1,5 mm² |
| con terminale AEH con collare DIN 46 228/4, min. | 0,2 mm² |
| con terminale AEH con collare DIN 46 228/4, max. | 1,5 mm² |
| con terminale, DIN 46228 pt 1, min. | 0,2 mm² |
| con terminale a norma DIN 46 228/1, max. | 1,5 mm² |
| Calibro a tampone secondo EN 60999 a x b; ø | 2,4 mm x 1,5 mm ; 2,4 mm |
| Conduttore innestabile |
|
| Testo di riferimento |
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale. |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 17,5 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 17,1 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 17,5 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 15,2 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 320 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 160 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 160 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 2,5 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 2,5 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 2,5 kV |
| Portata transitoria | 3 x 1s mit 76 A |
| Tensione nominale (Gruppo B / CSA) | 300 V |
| Tensione nominale (Gruppo C / CSA) | 50 V |
| Corrente nominale (Gruppo B / CSA) | 11 A |
| Corrente nominale (Gruppo C / CSA) | 11 A |
| Sezione di collegamento cavo AWG, min. | AWG 28 |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| Istituto (cURus) | CURUS |
| N° certificato (cURus) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Tensione nominale (Gruppo D / UL 1059) | 300 V |
| Corrente nominale (Gruppo B / UL 1059) | 10 A |
| Corrente nominale (Gruppo D / UL 1059) | 10 A |
| Sezione di collegamento cavo AWG, min. | AWG 28 |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 258 mm |
| Larghezza VPE | 210 mm |
| Altezza VPE | 28 mm |
| Test: Durabilità delle siglature |
|
| Test: Innesto errato (Non intercambiabilità) |
|
| Test: Sezione bloccabile |
|
| Test per danni ai conduttori e allentamento accidentale degli stessi |
|
| Test di estrazione |
|
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Altre varianti su richiesta • Corrente nominale relativa alla sezione nominale e al numero min. di poli • Terminali con collare isolante DIN 46228/4 • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72043) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2444060000) |
| Notifica modifica prodotto |
[PCN_2017_190_PL30X_BL_381_Lock_Release_lever_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49673)
[PCN_2017_190_PL30X_BL_381_Löseriegel_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49674) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
