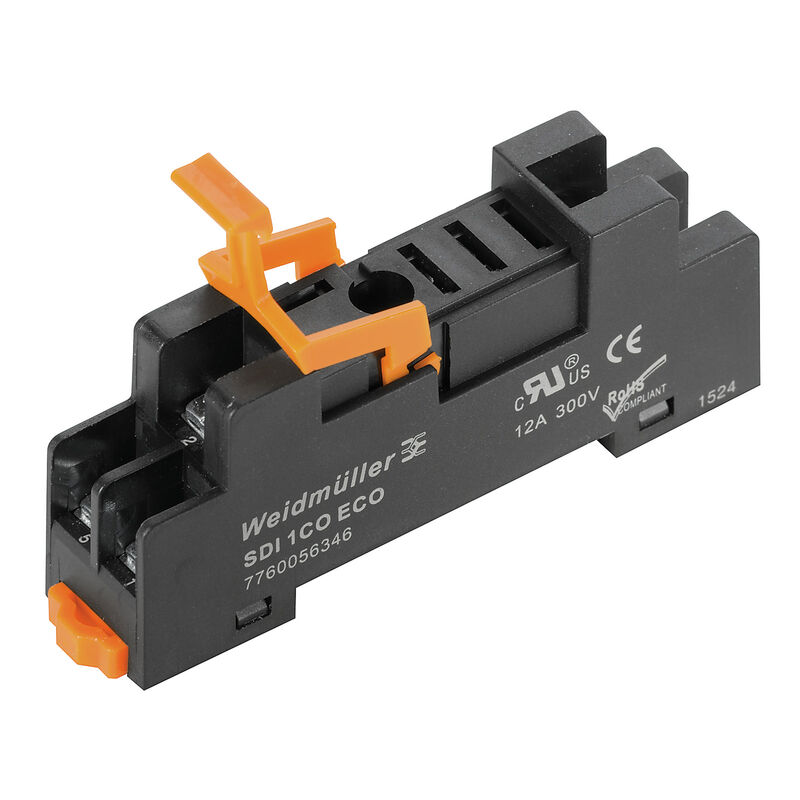

Изображение изделия
SDI 1CO ECO

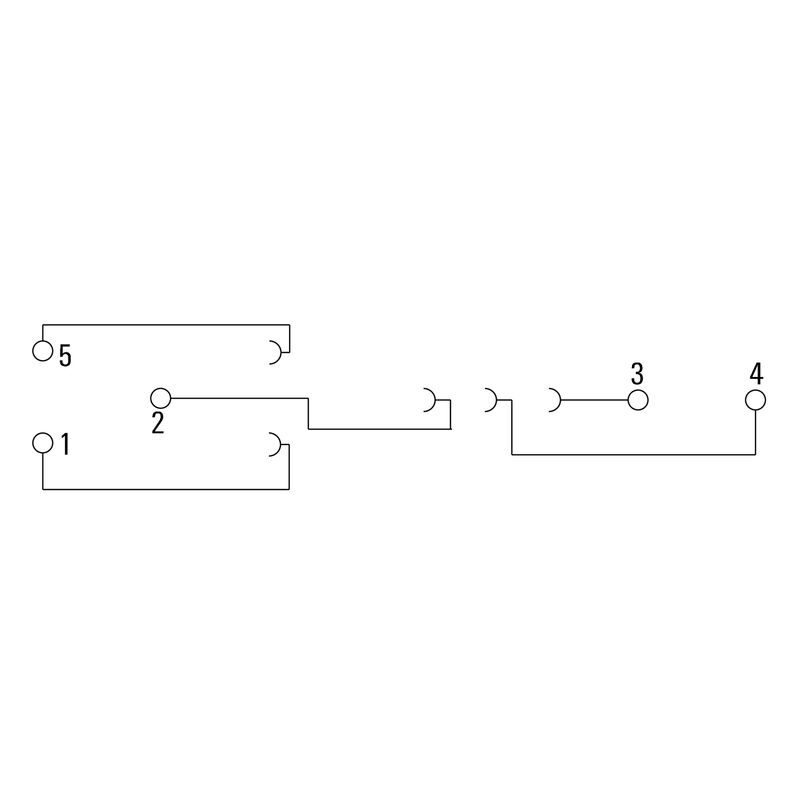

Схема соединений
SDI 1CO ECO

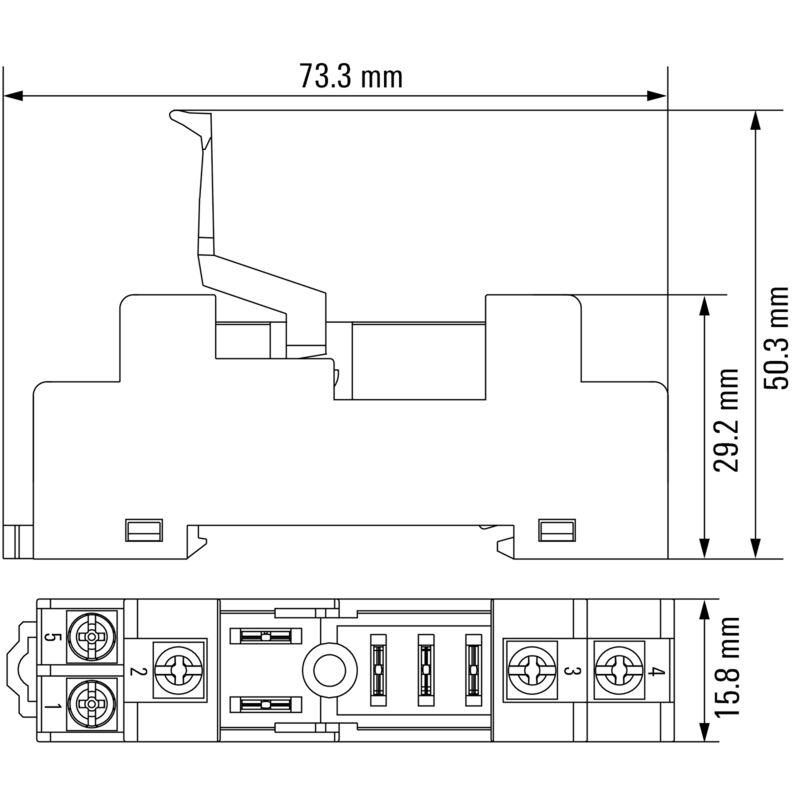

Dimensional drawing
SDI 1CO ECO

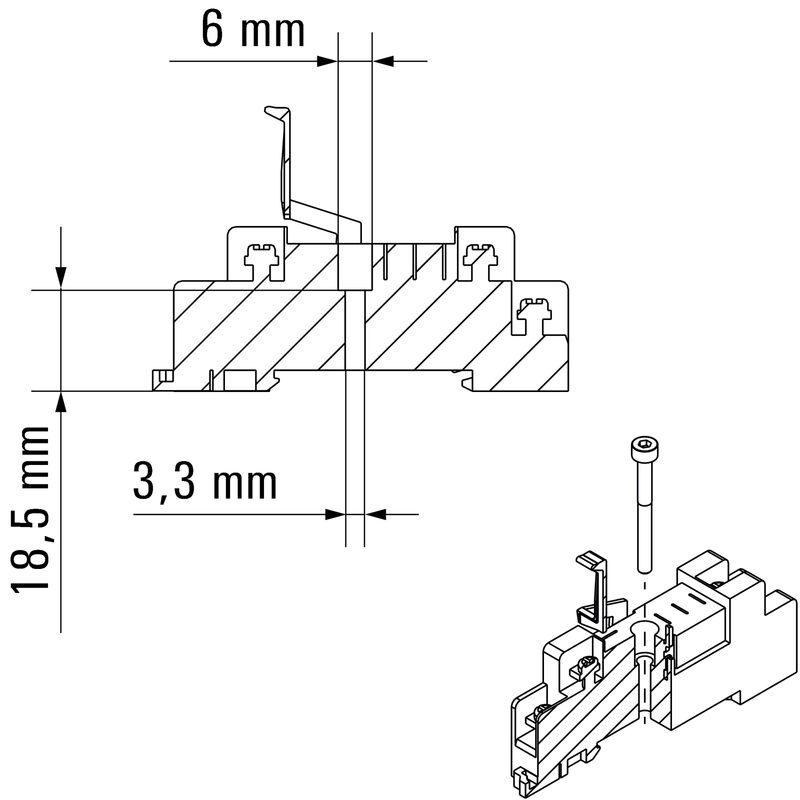

Dimensional drawing

SDI 1CO ECO

D-SERIES DRI, Разъем реле, Количество контактов: 1, Переключающий контакт, Ток: 12 A, Винтовое соединение

№ продукта 7760056346
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 11 Является принадлежностью 25 Является эквивалентом 25 Связанные продукты 8
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Сторона нагрузки Общие данные Координация изоляции Размеры Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Соответствовать

Основные данные для заказа

Версия
D-SERIES DRI, Разъем реле, Количество контактов: 1, Переключающий контакт, Ток: 12 A, Винтовое соединение
Заказ №
7760056346
Тип
SDI 1CO ECO
GTIN (EAN)
6944169739934
CPZ
10 Darab

Размеры и массы

Глубина
29,2 mm
Глубина (дюймов)
1,15 inch
Высота
73,3 mm
Высота (в дюймах)
2,886 inch
Ширина
15,8 mm
Width (inches)
0,622 inch
Масса нетто
20 g

Температуры

Температура хранения
-40 °C...85 °C
Температура окружающей среды
-40 °C…70 °C
Влажность
35...85 % отн. влажности, без появления конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Сторона нагрузки

Номинальное напряжение переключения
300 V AC
Непрерывный ток
12 A
Napięcie łączeniowe AC, max.
300 V
Тип контакта
1 Переключающий контакт

Общие данные

Исполнение
плоская конструкция
Укомплектованная монтажная рейка
TS 35
Цветовой код
черный
Компонент с классом горючести UL94
  • Компонент:
    Корпус
  • Класс горючести UL94:
    V-2
  • Компонент:
    Монтажная опора
  • Класс горючести UL94:
    HB
  • Компонент:
    Фиксирующий зажим
  • Класс горючести UL94:
    HB

Координация изоляции

Номинальное напряжение
250 V
Степень загрязнения
2
Категория перенапряжения
III
Группа изоляционного материала
IIIb
Геометрический зазор (вход-выход)
≥ 3 mm
Электрическая прочность вход-выход
4 кВэфф / 1 мин.
Импульсное перенапряжение, до
4,8 кВ (1,2/50 мкс)
Вид защиты
IP10

Размеры

Метод проводного соединения
Винтовое соединение
Длина снятия изоляции Измерительное соединение
8 mm
Момент затяжки, мин.
0,5 Nm
Момент затяжки, макс.
0,8 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Clamping range, min.
0,5 mm²
2,5 mm²
Сечение подключаемого провода, одножильного, мин.
0,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
1,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
1,5 mm²
Подключение проводов
Вильчатый кабельный наконечник M3 (изолированный) для вводных соединений
Кольцевой кабельный наконечник M3,5 (изолированный) для выводных соединений
Размер лезвия
Размер PH1

Важное примечание

Сведения об изделии
Для данного гнезда перемычки не предлагаются.

Для данного гнезда маркировочные элементы не предлагаются.



Классификации

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
