SL 5.00/08/90B 3.2SN OR BX

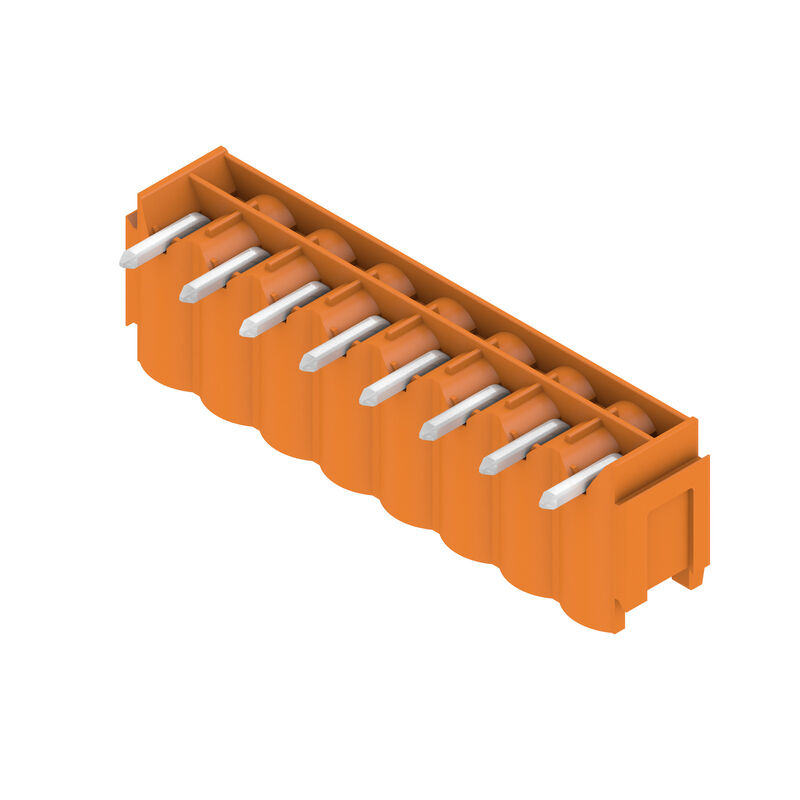

Illustrazione del prodotto
Come da figura
SL 5.00/08/90B 3.2SN OR BX

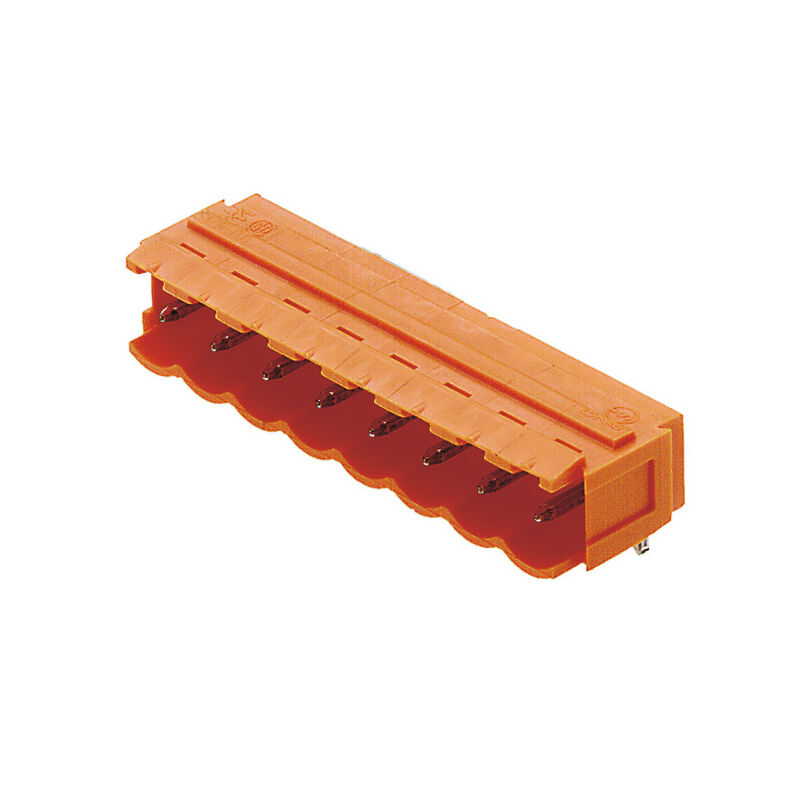

Illustrazione del prodotto
SL 5.00/08/90B 3.2SN OR BX
Illustrazione del prodotto
SL 5.00/08/90B 3.2SN OR BX
Dimensional drawing
SL 5.00/08/90B 3.2SN OR BX
Graph
SL 5.00/08/90B 3.2SN OR BX
Graph
Uncompromising functionality
High vibration resistance

SL 5.00/08/90B 3.2SN OR BX

Kretskortsstickanslutning, Stiftlist, Laxspår för montageblock, THT lödanslutning, 5.00 mm, Antal poler: 8, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box

N. articolo 1580920000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 12 È la controparte di 8 Prodotti correlati 19
Dopuszczenia Allmänna beställningsdata Размеры и массы Miljööverenstämmelse för produkt Системные характеристики Данные о материалах Dane znamionowe wg IEC Номинальные характеристики по CSA Dati di dimensionamento sec. UL 1059 Упаковка Nota importante Classificazioni

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Stiftlist, Laxspår för montageblock, THT lödanslutning, 5.00 mm, Antal poler: 8, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box
Nr zam.
1580920000
Typ
SL 5.00/08/90B 3.2SN OR BX
GTIN (EAN)
4008190072858
Ilość
50 Pezzo
Parametri prodotto
IEC: 400 V / 18 A
UL: 300 V / 15 A
Imballaggio
Box

Размеры и массы

Głębokość
12 mm
Głębokość (cale)
0,472 inch
Wysokość
11,6 mm
Altezza (pollici)
0,457 inch
Altezza minima
8,4 mm
Szerokość
42 mm
Larghezza (pollici)
1,654 inch
Masa netto
2,59 g

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel utan undantag
REACH SVHC
No SVHC superiori a 0,1 wt%
Ślad węglowy produktu
  • Dalla culla al cancello:
    0,027 kg CO2 eq.

Системные характеристики

Product family
OMNIMATE Signal – serie BL/SL 5.00
Type of connection
Collegamento al circuito stampato
Mounting onto the PCB
Collegamento a saldare THT
Pitch in mm (P)
5 mm
Raster w calach (P)
0,197 "
kąt odejścia
90°
Numero di poli
8
liczba kołków lutowanych na biegun
1
Solder pin length (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,2 mm
Wymiary kołka lutowniczego
d = 1,2 mm
ottagonale
Solder pin dimensions = d tolerance
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
35 mm
L1 in pollici
1,378 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
10 N
Forza d'estrazione/polo, max.
8 N

Данные о материалах

Materiał izolacyjny
PBT
Barwny
orange
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Classe d'infiammabilità UL 94
V-0
Materiał styków
Lega in rame
Powierzchnia styku
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Struktura warstwowa wtyku
1...3 µm Ni / 2...4 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
18 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
14,5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
15 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
12 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s mit 120 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
15 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Odniesienie do wartości znamionowych
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Odniesienie do wartości znamionowych
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Упаковка

Packaging
Ящик
VPE length
169 mm
VPE width
120 mm
Wysokość VPE
38 mm

Nota importante

Zgodność IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Uwagi

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
