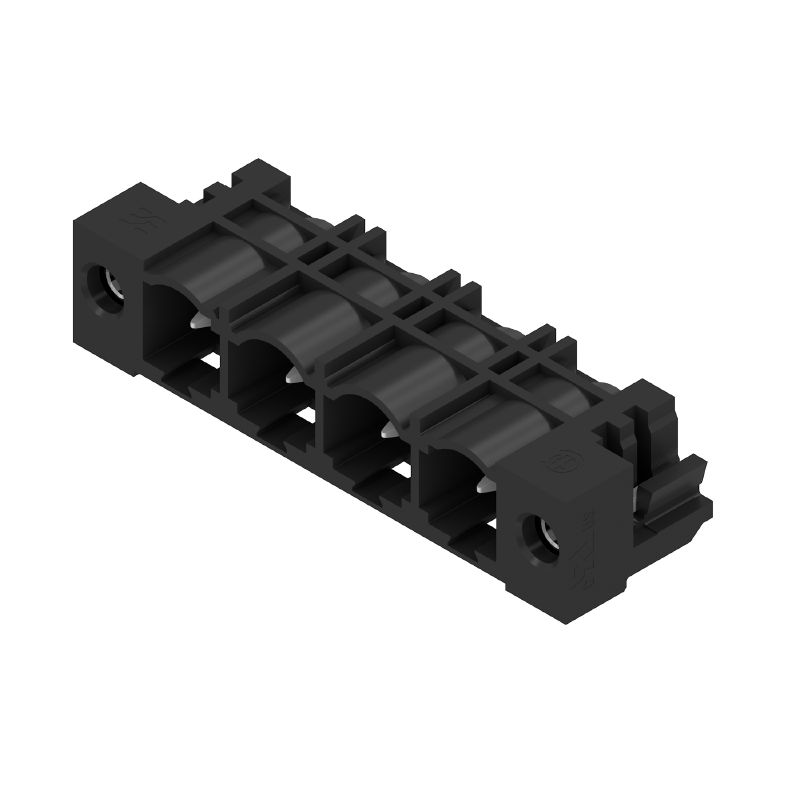

Produktbild
SL 7.62HP/04/270LF 3.2SN BK BX
Produktbild
SL 7.62HP/04/270LF 3.2SN BK BX
Maßbild

SL 7.62HP/04/270LF 3.2SN BK BX

Leiterplattensteckverbinder, Stiftleiste, Lötflansch, THT-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

№ продукта 1472380000
Загрузить спецификации Engineering Support Produkt Downloads
Zubehör 2 Ist Gegenstück von 6 Verwandte Artikel 22
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Versione
Leiterplattensteckverbinder, Stiftleiste, Lötflansch, THT-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
N. d’ordine
1472380000
Tipo
SL 7.62HP/04/270LF 3.2SN BK BX
GTIN (EAN)
4050118317534
VPE
100 Stück
Produkt-Kennzahlen
IEC: 630 V / 27.5 A
UL: 300 V / 20 A
Verpackung
Box

Abmessungen und Gewichte

Profondità
11,75 mm
Tiefe (inch)
0,463 inch
Posizione verticale
11,6 mm
Höhe (inch)
0,457 inch
Höhe niedrigstbauend
8,4 mm
Larghezza
39,34 mm
Breite (inch)
1,549 inch
Nettogewicht
2,6 g

Temperaturen

Dauergebrauchstemperatur, min.
-25 °C
Dauergebrauchstemperatur, max.
100 °C

Umweltanforderungen

RoHS 対応状況
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
製品のカーボンフットプリント
  • Von der Wiege bis zum Werkstor:
    0,119 kg CO2 eq.

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie BL/SL 7.62HP
Typ připojení
Platinenanschluss
Montaggio su circuito stampato
THT-Lötanschluss
Passo in mm (P)
7,62 mm
Passo in pollici (P)
0,3 "
Angolo di uscita
270°
Number of poles
4
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Dimensioni del codolo a saldare
1,0 x 1,0 mm
Dimension du picot à souder = tolérance d
+0,01 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
22,86 mm
L1 in Zoll
0,9 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingersicher gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt
Schutzart
IP10
Kodierbar
Ja
Anzugsdrehmoment Schraubflansch, min.
0,15 Nm
Anzugsdrehmoment Schraubflansch, max.
0,25 Nm
Steckzyklen
25

Werkstoffdaten

Isolierstoff
PA GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 500
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Contact surface
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
27,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
27,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
25 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
22 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
500 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
400 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 180 A
Kriechstrecke, min.
8,1 mm
Luftstrecke, min.
6,5 mm

Nenndaten nach CSA

Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
20 A
Corrente nominale (Gruppo C / CSA)
20 A
Corrente nominale (Gruppo D / CSA)
5 A

Nenndaten nach UL 1059

Institute (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tensione nominale (Gruppo C / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
600 V
Nennstrom (Use group B / UL 1059)
20 A
Corrente nominale (Gruppo C / UL 1059)
20 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Kriechstrecke, min.
11,2 mm
Luftstrecke, min.
6,5 mm

Verpackungen

Imballaggio
Box
Lunghezza VPE
167 mm
Larghezza VPE
122 mm
Altezza VPE
51 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
注意事項
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
