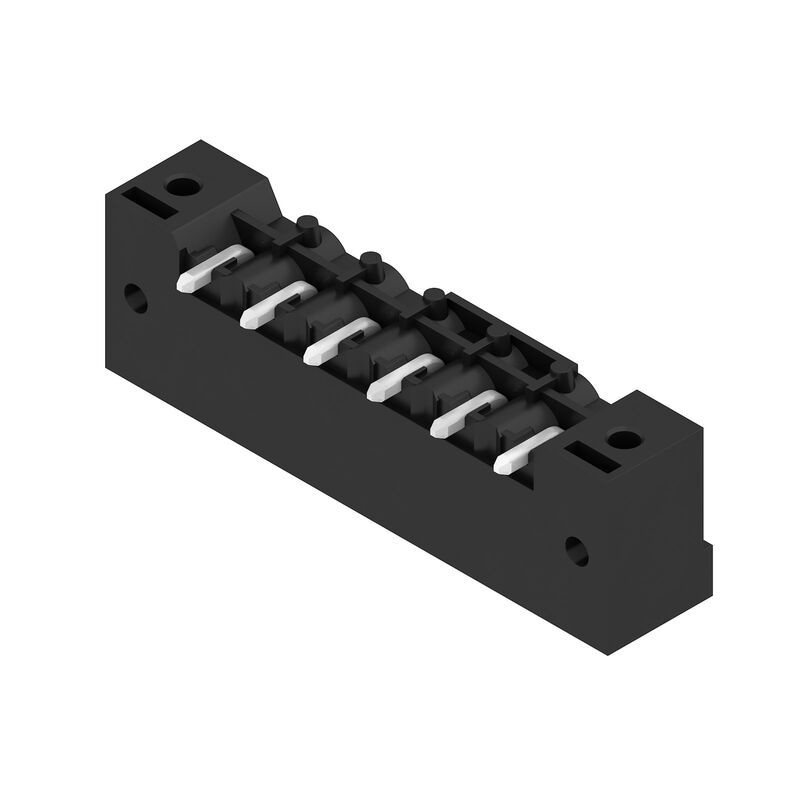

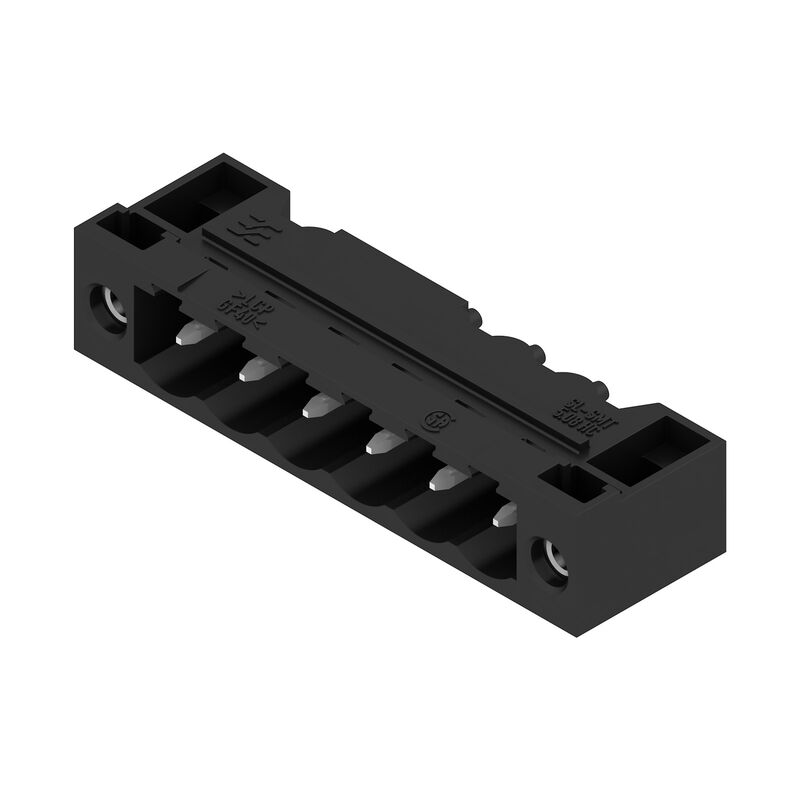

SL-SMT 5.08HC/06/90F 1.5SN BK BX
Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT/THR, 5.08 mm, Numero di poli: 6, 90°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box
N. articolo
1861410000
Caratteristiche
| Versione | Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT/THR, 5.08 mm, Numero di poli: 6, 90°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box |
| N. d’ordine | 1861410000 |
| Tipo | SL-SMT 5.08HC/06/90F 1.5SN BK BX |
| GTIN (EAN) | 4032248420216 |
| CPZ | 42 Pezzo |
| Parametri prodotto |
IEC: 400 V / 27.5 A UL: 300 V / 18.5 A |
| Imballaggio | Box |
| Profondità | 12 mm |
| Profondità (pollici) | 0,472 inch |
| Posizione verticale | 10 mm |
| Altezza (pollici) | 0,394 inch |
| Altezza minima | 8,5 mm |
| Larghezza | 40,64 mm |
| Larghezza (pollici) | 1,6 inch |
| Peso netto | 3,66 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Signal - Serie BL/SL 5.08 |
| Tipo di collegamento | Collegamento al circuito stampato |
| Montaggio su circuito stampato | Collegamento a saldare THT/THR |
| Passo in mm (P) | 5,08 mm |
| Passo in pollici (P) | 0,2 " |
| Angolo di uscita | 90° |
| Numero di poli | 6 |
| Numero di codoli a saldare per polo | 1 |
| Lunghezza spina a saldare (l) | 1,5 mm |
| Tolleranza della lunghezza del codolo a saldare | 0 / -0,3 mm |
| Dimensioni del codolo a saldare |
d = 1,2 mm
ottagonale |
| L1 in mm | 25,4 mm |
| L1 in pollici | 1 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 innestato / IP 10 non innestato |
| Grado di protezione | IP20 |
| Resistenza di passaggio | ≤5 mΩ |
| Codificabile | Sì |
| Forza di innesto/polo, max. | 9 N |
| Forza d'estrazione/polo, max. | 7 N |
| Coppia di serraggio |
|
| Materiale isolante | LCP GF |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | IIIa |
| Comparative Tracking Index (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Struttura a strati del collegamento a saldare | 1...3 µm Ni / 2...4 µm Sn opaco |
| Struttura a strati del connettore maschio | 1...3 µm Ni / 2...4 µm Sn opaco |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 100 °C |
| Campo della temperatura di montaggio, min. | -30 °C |
| Campo della temperatura di montaggio, max. | 100 °C |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 27,5 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 19 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 24 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 16,5 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 400 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 320 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 250 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 4 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 4 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 4 kV |
| Istituto (CSA) | CSA |
| N° certificato (CSA) | 200039-1176845 |
| Tensione nominale (Gruppo B / CSA) | 300 V |
| Tensione nominale (Gruppo D / CSA) | 300 V |
| Corrente nominale (Gruppo B / CSA) | 18,5 A |
| Corrente nominale (Gruppo D / CSA) | 18,5 A |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Istituto (UR) | UR |
| N° certificato (UR) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Tensione nominale (Gruppo D / UL 1059) | 300 V |
| Corrente nominale (Gruppo B / UL 1059) | 18,5 A |
| Corrente nominale (Gruppo D / UL 1059) | 10 A |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 344 mm |
| Larghezza VPE | 135 mm |
| Altezza VPE | 23 mm |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• A richiesta contatti con superfici dorate • Corrente nominale relativa alla sezione nominale e al numero min. di poli • Diametro del foro di equipaggiamento D = 1,4+0,1 mm • Diametro del foro di saldatura D = 1,5 + 0,1 mm, da 9 poli • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_43410) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1861410000) |
| Notifica modifica prodotto |
[PCN_2017_164_PL30_Gerichtete_Verpackung_SL-SMT5.0x_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49671)
[PCN_2017_164_PL30_Sorted_Packaging_SL-SMT5.0x_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49672) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) |
| White paper sulla tecnologia a montaggio superficiale | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
