SV 7.62HP/02/90MF2 SC/06R SN BK BX

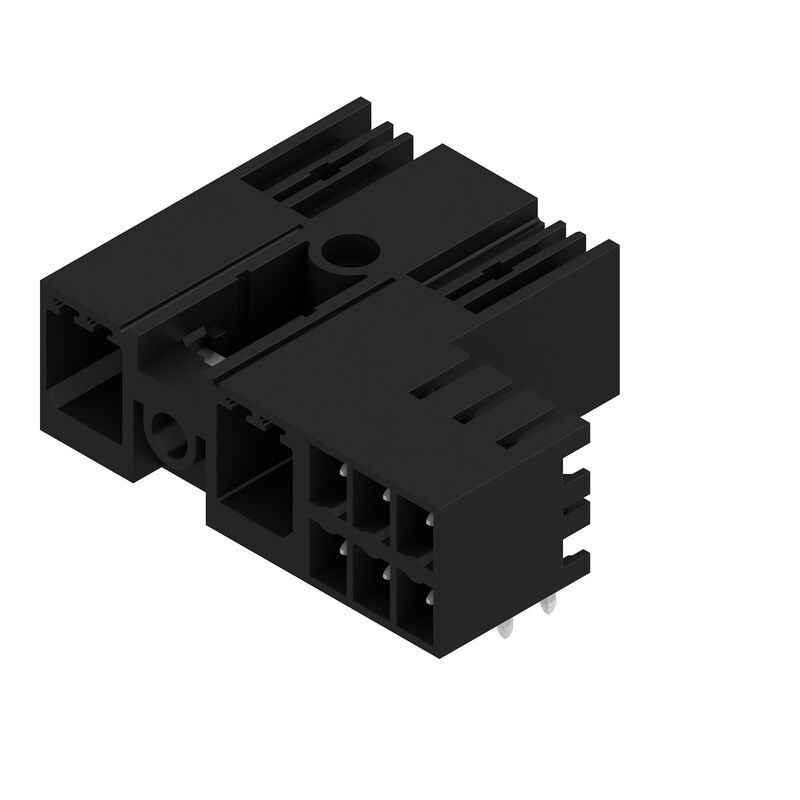

Zdjęcie produktu
SV 7.62HP/02/90MF2 SC/06R SN BK BX

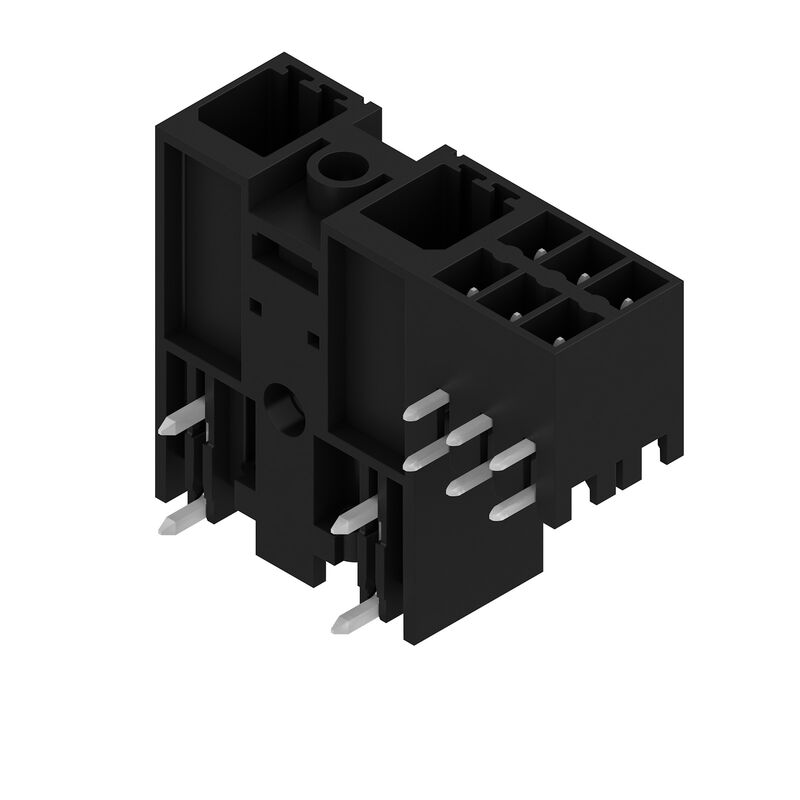

Zdjęcie produktu
SV 7.62HP/02/90MF2 SC/06R SN BK BX
Rysunek wymiarowany
SV 7.62HP/02/90MF2 SC/06R SN BK BX
Schemat połączeń elektrycznych

SV 7.62HP/02/90MF2 SC/06R SN BK BX

PCB plug-in connector, male header, closed side, Middle flange, THT solder connection, 7.62 mm, Number of poles: 2, 90°, Solder pin length (l): 3.5 mm, tinned, black, Box

Nr. produktu 1089410000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Jest odpowiednikiem 2 Produkty pokrewne 18
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Dane znamionowe wg UL 1059 Packing Technical data - hybrid Nota importante Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, male header, closed side, Middle flange, THT solder connection, 7.62 mm, Number of poles: 2, 90°, Solder pin length (l): 3.5 mm, tinned, black, Box
Best.-Nr.
1089410000
Art
SV 7.62HP/02/90MF2 SC/06R SN BK BX
GTIN (EAN)
4032248857760
VPE
48 szt.
parametry produktu
IEC: 1000 V / 41 A
UL: 300 V / 35 A
opakowanie
skrzynia

Dimensions and weights

Tiefe
28,3 mm
Tiefe (inch)
1,114 inch
Höhe
14,9 mm
Höhe (inch)
0,587 inch
Height of lowest version
11,4 mm
Breite
35,26 mm
Szerokość (cale)
1,388 inch
Nettogewicht
3,34 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

System specifications

Product family
OMNIMATE Power - series BV/SV 7.62HP
Type of connection
Board connection
Mounting onto the PCB
Połączenie lutowane THR
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Outgoing elbow
90°
Polzahl
2
Anzahl Lötstifte pro Pol
2
Solder pin length (l)
3,5 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
0,8 x 1,0 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
15,24 mm
L1 in Zoll
0,6 "
L2 w mm
7,62 mm
L2 in Zoll
0,3 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
bezpieczny w razie dotknięcia wierzchem dłoni nad obwodem drukowanym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Rezystancja skrośna
2,00 mΩ
element kodowany
Tak
Steckzyklen
25
Steckkraft/Pol, max.
12 N
Ziehkraft/Pol, max.
7 N

Material data

Isolierstoff
PA GF
Farbe
nero
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Kontaktmaterial
Stop Cu
Kontaktoberfläche
cynowana
Schichtaufbau - Lötanschluss
1...3 µm Ni / 4...6 µm Sn matowe
Schichtaufbau - Steckkontakt
1...3 µm Ni / 4...6 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
130 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
130 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
41 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
41 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
41 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
41 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1 000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
630 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6 kV
Kurzzeitstromfestigkeit
3 x 1s z 420 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
300 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
33 A
Nennstrom (Use group C / CSA)
33 A
Nennstrom (Use group D / CSA)
5 A
Hinweis zu den Zulassungswerten
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Certificate No. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
35 A
Rated current (Use group C / UL 1059)
33 A
Nennstrom (Use group D / UL 1059)
5 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.
Odstęp izolacyjny po izolacji, min.
9,6 mm
Odstęp izolacyjny powietrzny, min.
6,9 mm

Packing

Verpackung
Box
VPE Länge
351 mm
VPE Breite
137 mm
VPE Höhe
40 mm

Technical data - hybrid

Raster w mm (hybrydowe)
  • nominal:
    3,81 mm
  • Componente híbrido:
    Signal
Raster in mm (Signal)
3.81 mm
Raster w calach (hybrydowe)
  • nominal:
    0,15 "
  • Hybrid component:
    Signal
Raster in Zoll (Signal)
0.15 "
Pole count (hybrid)
  • znamionowy:
    6
  • Element hybrydowy:
    Signal
Liczba biegunów (Signal)
6
Number of solder pins per pole (hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    1
Liczba kołków lutowniczych na biegun (Signal)
1
Solder pin dimensions (hybrid)
  • Wymiary kołka lutowniczego:
    0,8 x 0,8 mm
  • Element hybrydowy:
    Signal
Wymiary kołka lutowniczego (Sygnał)
0,8 x 0,8 mm
Solder pin dimensions = d tolerance (hybrid)
  • Wymiary kołka lutowniczego = d tolerancja:
    • Dolny zakres tolerancji z prefiksem (oznacza minimum):
      -0,03
    • Górny zakres tolerancji z prefiksem (oznacza maksimum):
      +0,01
    • Tolerancja, jednostka:
      mm
  • Element hybrydowy:
    Signal
Wymiary kołka lutowniczego = d tolerancja (sygnał)
-0,03 / +0,01 mm
Średnica oczka lutowniczego (hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    1,3 mm
Średnica otworu w płytce drukowanej (Signal)
1.3 mm
Tolerancja średnicy oczka lutowniczego (hybrydowe)
  • Element hybrydowy:
    Signal
  • Tolerancja średnicy otworu oczka lutowniczego (D):
    ± 0,1 mm
  • Tolerancja średnicy otworu oczka lutowniczego (D):
    + 0,1 mm
Tolerancja średnicy otworu w płytce drukowanej (Sygnał)
± 0,1 mm
L2 in mm
7,62 mm
L2 in Zoll
0,3 "
Number of rows (hybrid)
  • Element hybrydowy:
    Signal
Liczba rzędów (Sygnał)
2
Contact material (hybrid)
  • Element hybrydowy:
    Signal
  • Materiał styków:
    CuMg
Materiał styku (Sygnał)
CuMg
Contact surface (hybrid)
  • Element hybrydowy:
    Signal
  • Powierzchnia styku:
    cynowana
Powierzchnia styku (Sygnał)
cynowana
Schichtaufbau - Lötanschluss (Hybrid)
  • Struktura warstwowa przyłącza lutowanego:
    • Materiał:
      Ni
    • Siła warstwy:
      • min.:
        1 µm
      • maks.:
        3 µm
    • Materiał:
      Sn
    • Siła warstwy:
      • min.:
        4 µm
      • maks.:
        8 µm
  • Element hybrydowy:
    Signal
Struktura warstwowa przyłącza lutowanego (sygnał)
1-3 µm Ni / 4-8 µm Sn
Schichtaufbau - Steckkontakt (Hybrid)
  • Struktura warstwowa wtyku:
    • Materiał:
      Ni
    • Siła warstwy:
      • min.:
        1 µm
      • maks.:
        3 µm
    • Materiał:
      Sn
    • Siła warstwy:
      • min.:
        4 µm
      • maks.:
        8 µm
  • Element hybrydowy:
    Signal
Struktura warstwowa wtyku (sygnał)
1-3 µm Ni / 4-8 µm Sn
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    320 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal)
320 V
Napięcie znamionowe dla klasy przepięć / stopnia zanieczyszczenia III/2 (hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    160 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal)
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    160 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal)
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    2,5 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal)
2.5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Signal)
2.5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    2,5 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal)
2.5 kV
Bemessungsstrom Polzahl (Tu=40°C) (Hybrid)
  • Element hybrydowy:
    Signal
  • min.:
    12,7 A
Bemessungsstrom Polzahl (Tu=20°C) (Hybrid)
  • Element hybrydowy:
    Signal
  • min.:
    14,2 A
Krótkotrwały prąd wytrzymywany (hybrydowe)
  • odporność na zwarcia:
    3 x 1s z 80 A
  • Element hybrydowy:
    Signal
Krótkoterminowa odporność na impulsy prądowe (Sygnał)
3 x 1s z 80 A
Droga upływu (hybrydowe)
  • Element hybrydowy:
    Signal
  • min.:
    4,38 mm
Luftstrecke (Hybrid)
  • Element hybrydowy:
    Signal
  • min.:
    3,6 mm
Nennspannung (Use group B / CSA) (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    300 V
Napięcie znamionowe (grupa użytkowa B / CSA) (Sygnał)
300 V
Nennspannung (Use group C / CSA) (Hybrid)
  • Element hybrydowy:
    Signal
  • znamionowy:
    50 V
Napięcie znamionowe (grupa użytkowa C / CSA) (Sygnał)
50 V
Prąd znamionowy (grupa użytkowa B / CSA) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    9 A
Prąd znamionowy (grupa użytkowa B / CSA) (Sygnał)
9 A
Prąd znamionowy (grupa użytkowa C / CSA) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    9 A
Prąd znamionowy (grupa użytkowa C / CSA) (Sygnał)
9 A
Prąd znamionowy (grupa użytkowa D / CSA) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    9 A
Prąd znamionowy (grupa użytkowa D / CSA) (Sygnał)
9 A
Napięcie znamionowe (grupa użytkowa B / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    300 V
Napięcie znamionowe (grupa użytkowa B / UL 1059] (Sygnał)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    50 V
Napięcie znamionowe (grupa użytkowa C / UL 1059] (Sygnał)
50 V
Napięcie znamionowe (grupa użytkowa D / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
Prąd znamionowy (grupa użytkowa B / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    5 A
Prąd znamionowy (grupa użytkowa B / UL 1059) (Sygnał)
5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal
  • znamionowy:
    5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (Sygnał)
5 A
Prąd znamionowy (grupa użytkowa D / UL 1059) (Hybrydowe)
  • Element hybrydowy:
    Signal

Nota importante

IPC-Konformität
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hinweise
  • Technical specifications refer to the power contacts
  • Technical data of signal contacts: 50V / 5A, stripping length 8mm
  • Rated current related to rated cross-section & min. No. of poles.
  • Specifications of diagram: P1=7.62 mm; P2=3.81 mm
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • MFX and MSFX: X= Position of the middle flange e.g. MF2, MSF3
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
