Caratteristiche
| Versione | Modulo di alimentazione |
| N. d’ordine | 2625000000 |

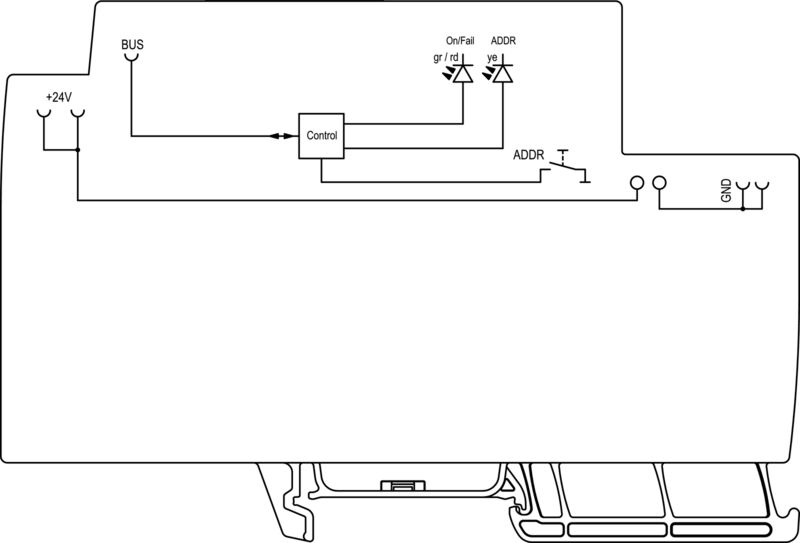

| Tipo | TGD FIM-C |
| GTIN (EAN) | 4050118689419 |
| CPZ | 1 Pezzo |
| Profondità | 85,5 mm |
| Profondità (pollici) | 3,366 inch |
| 125 mm | |
| Altezza (pollici) | 4,921 inch |
| Larghezza | 35 mm |
| Larghezza (pollici) | 1,378 inch |
| Peso netto | 128 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -25 °C...70 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 925510b1-0d14-47d7-86d9-90447b22ecd3 |
| Campo tensione d'ingresso DC | 18…30 V DC |
| Fusibile d'ingresso (interno) | No |
| Ondulazione residua massima ammissibile all'ingresso | 100 mVpp |
| Protezione contro le sovratensioni | Diodo soppressore |
| Tecnica di collegamento | PUSH IN |
| Tensione nominale d'ingresso | 24 V DC |
| Corrente di dimensionamento (per canale) | 40 A |
| Protezione contro le sovratensioni | Diodo soppressore |
| Classe di sovratensione | III |
| Grado di protezione | IP20 |
| MTTF |
|
| Rivestimento conforme | No |
| Classe di sovratensione | III |
| Lama cacciavite | 1,2 x 6,5 |
| Numero di morsetti | 2 (+,−) |
| Sezione di collegamento cavo, AWG/kcmil , max. | 6 |
| Sezione di collegamento cavo, AWG/kcmil , min. | 18 |
| Sezione di collegamento cavo, flessibile , max. | 16 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,75 mm² |
| Sezione di collegamento cavo, rigido , max. | 10 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,75 mm² |
| Tecnica di collegamento | PUSH IN |
| LED giallo |
L'indirizzo è stato assegnato
Gli indirizzi sono in fase di assegnazione (lampeggiante lento, 1,5 Hz) Errore indirizzo (lampeggiante veloce, 13 Hz) |
| LED verde/rosso |
Stazione ok (verde lampeggiante lento, 1,5 Hz)
Dispositivo ok (verde lampeggiante veloce, 13 Hz) Errore stazione (rosso lampeggiante lento, 1,5 Hz) Errore dispositivo (rosso lampeggiante veloce, 13 Hz) |
| Omologazione/Certificato/Documento di conformità |
[TopGuard TGD ELM UL 61010-1 CSA C22.2.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306133)
[Decleration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_174804) |
| Dati ingegneristici |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89474)
[Quick start guide -- UR67-PN-HP-8IOL-12-60M Quick Start Guide for configuration of UR67-PN-IO-Link master](https://mdcop.weidmueller.com/mediadelivery/asset/900_246234) [Application notes -- PROtop-topGUARD_IO-Link_CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_319010) [Application notes -- PROtop_topGUARD_IO-Link_Twincat](https://mdcop.weidmueller.com/mediadelivery/asset/900_319013) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2625000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2625000000) |
| Notifica modifica prodotto | [TGD FIM-C Release-Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_256170) |
| Documentazione utente |
[Operating instructions / leaflet](https://mdcop.weidmueller.com/mediadelivery/asset/900_86926)
[IO-Link Register Description topGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_102812) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002057 |
| ETIM 7.0 | EC002057 |
| ETIM 8.0 | EC002057 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-10-16 |
| ECLASS 9.1 | 27-37-10-16 |
| ECLASS 10.0 | 27-37-10-16 |
| ECLASS 11.0 | 27-37-10-16 |
| ECLASS 12.0 | 27-37-10-16 |
| ECLASS 13.0 | 27-37-10-16 |
| ECLASS 14.0 | 27-37-10-16 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E258476 |
