UR20-4AI-UI-16-HD
UR20-4AI-UI-16-HD

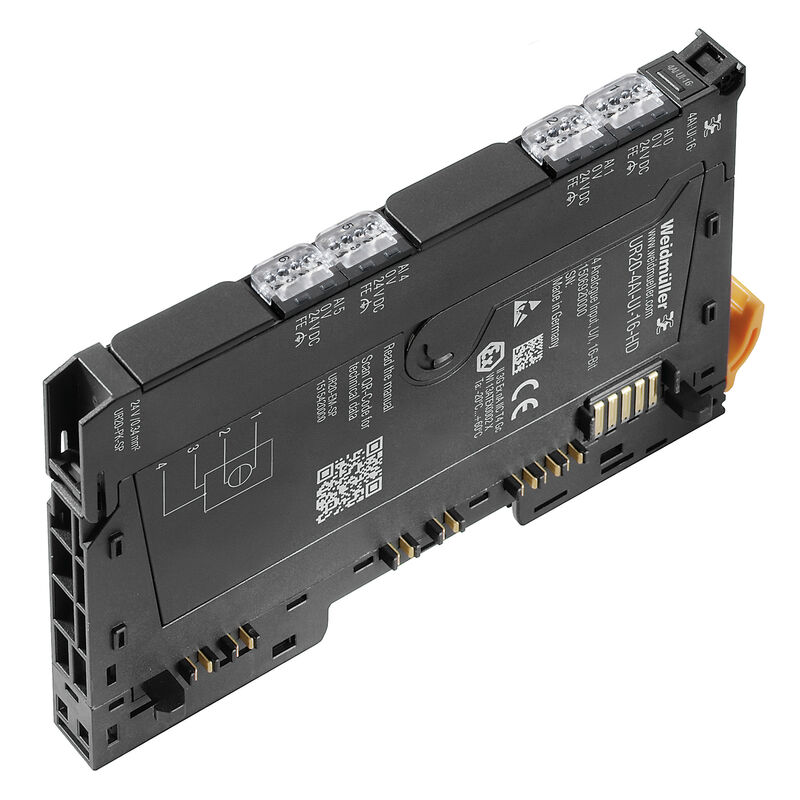

Zdjęcie produktu
UR20-4AI-UI-16-HD

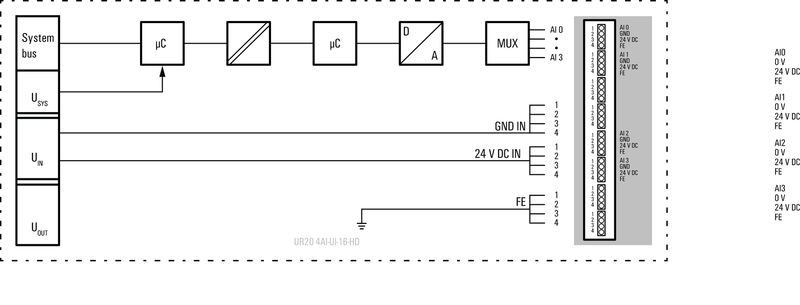

Schemat blokowy
UR20-4AI-UI-16-HD

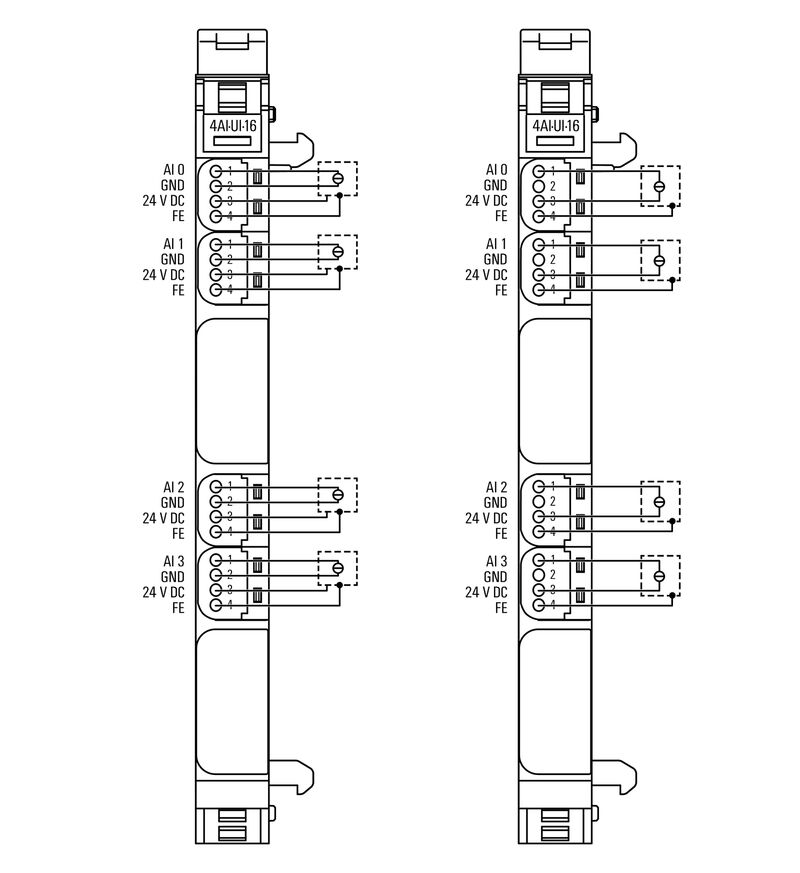

Schemat połączeń elektrycznych
UR20-4AI-UI-16-HD
Wyjaśnienia dotyczące skrótów

UR20-4AI-UI-16-HD

Zdalny moduł wej./wyj., IP20, 4-kanałowa, sygnały analogowe, Wejście, prąd/napięcie, 16 bitów

Nr. produktu 1506920000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Wsparcie dla oprogramowania Pobieranie produktów
Akcesoria 15 Części zamienne 2 Pojedyncze części 2 Produkty pokrewne 14
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wejścia analogowe Dane przyłącza General data Zasilacz Dane systemowe Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197
Nr certyfikatu (cULusEX)
E223527

Ogólne dane zamówieniowe

Wersja
Zdalny moduł wej./wyj., IP20, 4-kanałowa, sygnały analogowe, Wejście, prąd/napięcie, 16 bitów
Nr zam.
1506920000
Typ
UR20-4AI-UI-16-HD
GTIN (EAN)
4050118315424
Ilość
1 szt.

Wymiary i masa

Głębokość
76 mm
Głębokość (cale)
2,992 inch
Wysokość
120 mm
Wysokość (cale)
4,724 inch
Szerokość
11,5 mm
Szerokość (cale)
0,453 inch
Wymiar mocowania wysokość
128 mm
Masa netto
72 g

Temperatury

Temperatura magazynowania
-40 °C ... +85 °C
Temperatura eksploatacyjna
-20 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Ślad węglowy produktu
  • Kołyska do bramy:
    7,740 kg CO2 eq.

wejścia analogowe

czas konwersji
1 ms
Czas reakcji / czas załączania
<50 ms
Diagnostyka modułu
Tak
Diagnostyka poszczególnych kanałów
Ne
dokładność
0,1 % FSR
Liczba wejść analogowych
4
odporny na zwarcia
Tak
Przyłącze czujnika
2-przewodowe
3-przewodowe
3 przewody + FE
Rezystancja wewnętrzna I
45 Ω
Rezystancja wewnętrzna U
100 kΩ
rozdzielczość
16 bitów
Typ
1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0–20 mA lub 4–20 mA)
Zabezpieczenie przez pomieszaniem biegunów
Tak
zasilanie czujnika
Tak
Zasilanie czujnika
  • min.:
    0 mA
  • znamionowy:
    750 mA
  • maks.:
    750 mA

Dane przyłącza

Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 22
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowy, max.
0,35 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
0,35 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 22
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26

General data

Air humidity (operation)
Dal 10% al 95%, non condensante come da norma DIN EN 61131-2
Air pressure (operation)
≥ 795 hPa (wysokość ≤ 2000 m) zgodnie z DIN EN 61131-2
Classe d'infiammabilità UL 94
V-0
Lufttryck (lagring)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Lufttryck (transport)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Mounting rail
TS 35
Pollution severity
2
Surge voltage category
II
Tenue aux vibrations
5 Hz ≤ f ≤ 8,4 Hz: amplituda 3,5 mm zgodnie z IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: przyspieszenie 1 g zgodnie z IEC 60068-2-6
Wilgotność powietrza (składowanie)
10% do 95%, bez kondensacji wg DIN EN 61131-2
Wstrząs
15 g przez 11 ms, półsinusoidalne, wg IEC 60068-2-27
Влажность воздуха (транспортировка)
10% do 95%, bez kondensacji wg DIN EN 61131-2
테스트 전압
500 V

Zasilacz

Current consumption from IIN (the respective power segment)
25 mA + zasilanie czujnika
Napięcie zasilania
24 V DC +20 %/ -15 %
z magistrali systemowej
Pobór prądu od Isys, typ.
8 mA
역극성 보호
Tak

Dane systemowe

Datos de diagnóstico
1 Bit
Feldbusprotokoll
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Interfejs
Bus système U-Remote
Process data
8 Byte
rodzaj modułu
Moduł wejściowy analogowy
Separacja galwaniczna
500 V DC między ścieżkami prądowymi
Transmission speed of system bus, max.
48 MBit/s

Ważna informacja

Informacje produktowe

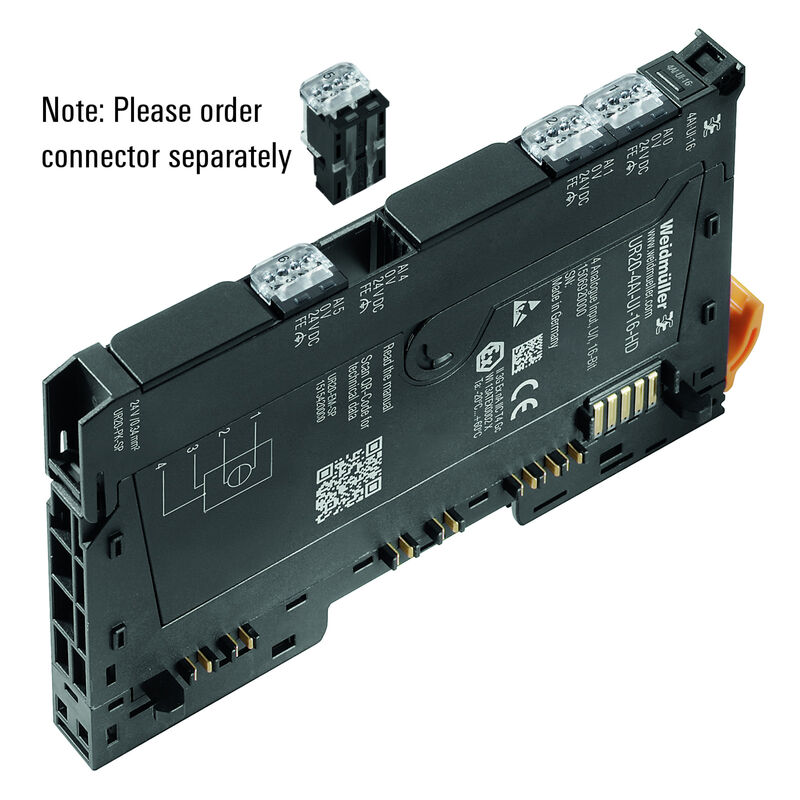

Note: Please order connector (1469340000) separately

Klasyfikacje

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
