Caratteristiche

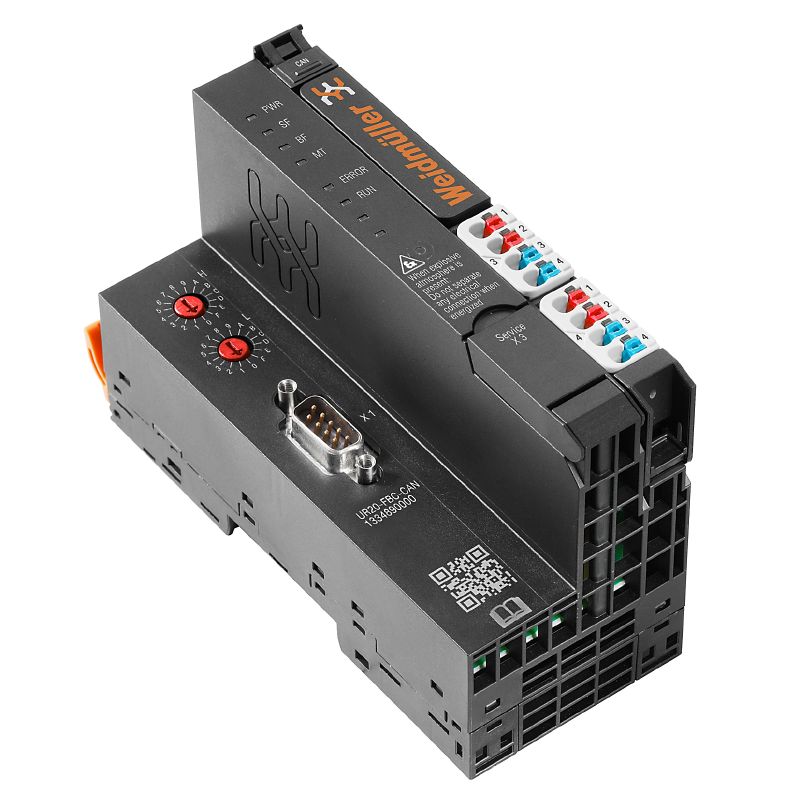

| Versione | Accoppiatore bus di campo remoto I/O, IP20, CANopen |
| N. d’ordine | 1334890000 |
| Tipo | UR20-FBC-CAN |
| GTIN (EAN) | 4050118138313 |
| CPZ | 1 Pezzo |
| Profondità | 76 mm |
| Profondità (pollici) | 2,992 inch |
| 120 mm | |
| Altezza (pollici) | 4,724 inch |
| Larghezza | 52 mm |
| Larghezza (pollici) | 2,047 inch |
| Altezza di fissaggio | 128 mm |
| Peso netto | 220 g |
| Temperatura di magazzinaggio | -40 °C ... +85 °C |
| Temperatura d'esercizio | -20 °C ... +60 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 6e2691a1-14ad-497d-95a2-4457373ed84f |
| Sezione di collegamento cavo, flessibile, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 16 |
| Sezione di collegamento cavo, flessibile, min. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 16 |
| Sezione di collegamento cavo, rigido, min. | 0,14 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Tipo di collegamento | PUSH IN |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Guida | TS 35 |
| Pressione aria (funzionamento) | ≥ 795 hPa (altezza ≤ 2000 m) come da norma DIN EN 61131-2 |
| Pressione aria (stoccaggio) | 1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2 |
| Pressione aria (trasporto) | 1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2 |
| Resistenza alle vibrazioni |
5 Hz ≤ f ≤ 8,4 Hz: ampiezza 3,5 mm come per IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g accelerazione come da norma IEC 60068-2-6 |
| Tensione di prova | 500 V |
| Umidità dell'aria (funzionamento) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Umidità dell'aria (stoccaggio) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Umidità dell'aria (trasporto) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Urti | 15 g su 11 ms, mezza sinusoide, secondo IEC 60068-2-27 |
| Alimentazione di tensione |
24 V DC +20 %/ -15 %
tramite il bus di sistema |
| Assorbimento di corrente da Isistip. | 90 mA |
| Corrente d'alimentazione per IINGRESSO (percorso corrente d'ingresso) , max. | 10 A |
| Corrente d'alimentazione per IUSCITA(percorso corrente d'uscita) , max. | 10 A |
| Corrente di alimentazione per il sistema, max. | 4 A |
| Ingressi e sistema della tensione di alimentazione | 24 V DC +20 %/ -15 % |
| Tensione di alimentazione per uscite | 24 V DC +20 %/ -15 % |

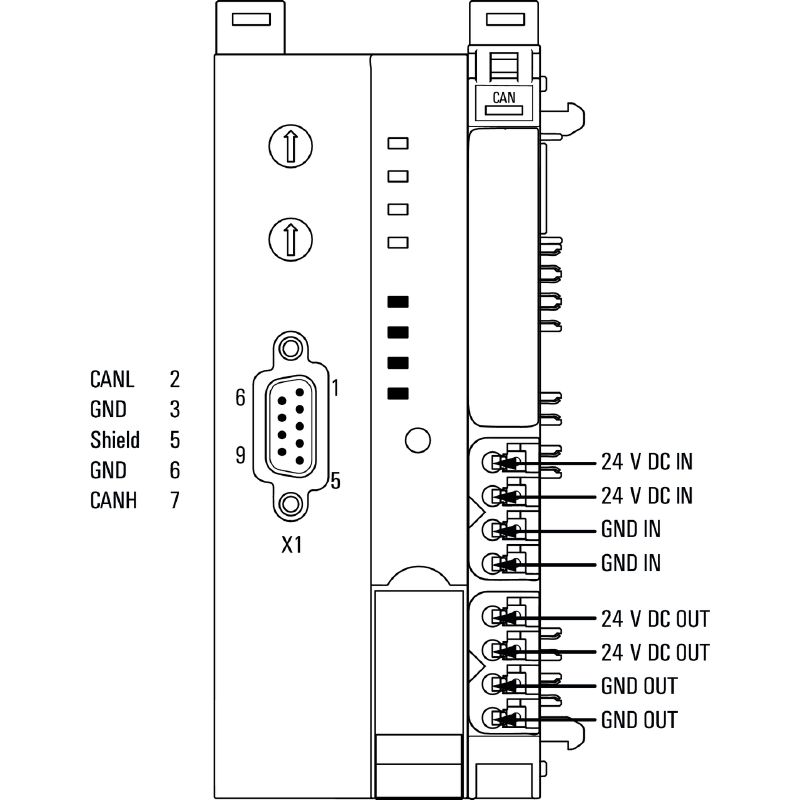

| collegamento | SUB-D9 (connettore maschio) |
| Dati di processo | 488 Byte |
| Dati diagnostici | 244 Byte |
| Dati parametrici | 244 Byte |
| Interfaccia | Bus di sistema remoto U |
| Interfaccia di configurazione | Micro USB 2.0 |
| Numero max. di moduli | 64 |
| Protocollo bus di campo | CANopen |
| Tipo di modulo | Accoppiatore bus |
| Velocità di trasmissione del bus di sistema, max. | 48 Mbit/s |
| Velocità di trasmissione di bus di campo, max. | 1 Mbit/s |
| Informazioni sul prodotto | Le staffe terminali corrispondenti sono incluse con l'accoppiatore. |
| Omologazione/Certificato/Documento di conformità |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [KR Korean register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236881) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [WI13ATEX0002 Power Calc](https://mdcop.weidmueller.com/mediadelivery/asset/900_216512) |
| Dati ingegneristici |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54144)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1334890000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1334890000) |
| Notifica modifica prodotto | [Release-Notes - Firmware, EDS and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_49697) |
| Software |
[Firmware -- Application_Note_Firmwareupdate_UR20_coupler_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49331)
[Firmware -- Application_Note_Firmwareupdate_UR20_coupler_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49332) [Library and function block -- Language Pack UR20 FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377) [Firmware -- Archiv Firmware files CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68243) [Firmware -- Current Firmware file CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68244) [Device description -- Archiv EDS files CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68245) [Device description -- Current EDS file CAN coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68246) [Driver -- USB driver](https://mdcop.weidmueller.com/mediadelivery/asset/900_88417) |
| Documentazione utente |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286) [MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) [Security Data Sheet u-remote FB Coupler V1.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_322898) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 9.0 | EC001603 |
| ECLASS 9.0 | 27-24-26-07 |
| ECLASS 9.1 | 27-24-26-07 |
| ECLASS 10.0 | 27-24-26-07 |
| ECLASS 11.0 | 27-24-26-07 |
| ECLASS 12.0 | 27-24-26-07 |
| ECLASS 13.0 | 27-24-26-07 |
| ECLASS 14.0 | 27-24-26-07 |
| Omologazioni |                  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
| Certificato Nr. (cULusEX) | E223527 |
