Caratteristiche
| Versione | Accoppiatore bus di campo remoto I/O, IP20, Ethernet, EtherNet/IP |
| N. d’ordine | 1550550000 |
| Tipo | UR20-FBC-EIP-V2 |
| GTIN (EAN) | 4050118356885 |
| CPZ | 1 Pezzo |
| Profondità | 76 mm |
| Profondità (pollici) | 2,992 inch |
| Posizione verticale | 120 mm |
| Altezza (pollici) | 4,724 inch |
| Larghezza | 52 mm |
| Larghezza (pollici) | 2,047 inch |
| Altezza di fissaggio | 120 mm |
| Peso netto | 223 g |
| Temperatura di magazzinaggio | -40 °C ... +85 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 98e19a7e-033b-4e68-93e3-c47b30de875e |
| Sezione di collegamento cavo, flessibile, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 16 |
| Sezione di collegamento cavo, flessibile, min. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 16 |
| Sezione di collegamento cavo, rigido, min. | 0,14 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Tipo di collegamento | PUSH IN |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Guida | TS 35 |
| Pressione aria (funzionamento) | ≥ 795 hPa (altezza ≤ 2000 m) come da norma DIN EN 61131-2 |
| Pressione aria (stoccaggio) | 1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2 |
| Pressione aria (trasporto) | 1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2 |
| Resistenza alle vibrazioni |
5 Hz ≤ f ≤ 8,4 Hz: ampiezza 3,5 mm come per IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g accelerazione come da norma IEC 60068-2-6 |
| Tensione di prova | 500 V |
| Umidità dell'aria (funzionamento) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Umidità dell'aria (stoccaggio) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Umidità dell'aria (trasporto) | Dal 10% al 95%, non condensante come da norma DIN EN 61131-2 |
| Urti | 15 g su 11 ms, mezza sinusoide, secondo IEC 60068-2-27 |

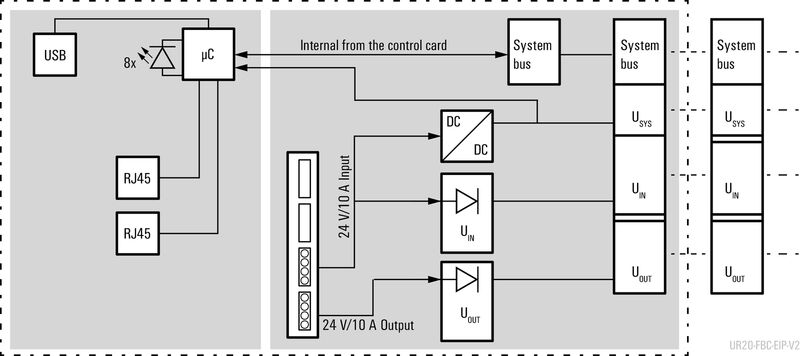

| Alimentazione di tensione |
24 V DC +20 %/ -15 %
tramite il bus di sistema |
| Assorbimento di corrente da Isistip. | 100 mA |
| Corrente d'alimentazione per IINGRESSO (percorso corrente d'ingresso) , max. | 10 A |
| Corrente d'alimentazione per IUSCITA(percorso corrente d'uscita) , max. | 10 A |
| Corrente di alimentazione per il sistema, max. | 4 A |
| Ingressi e sistema della tensione di alimentazione | 24 V DC +20 %/ -15 % |
| Tensione di alimentazione per uscite | 24 V DC +20 %/ -15 % |

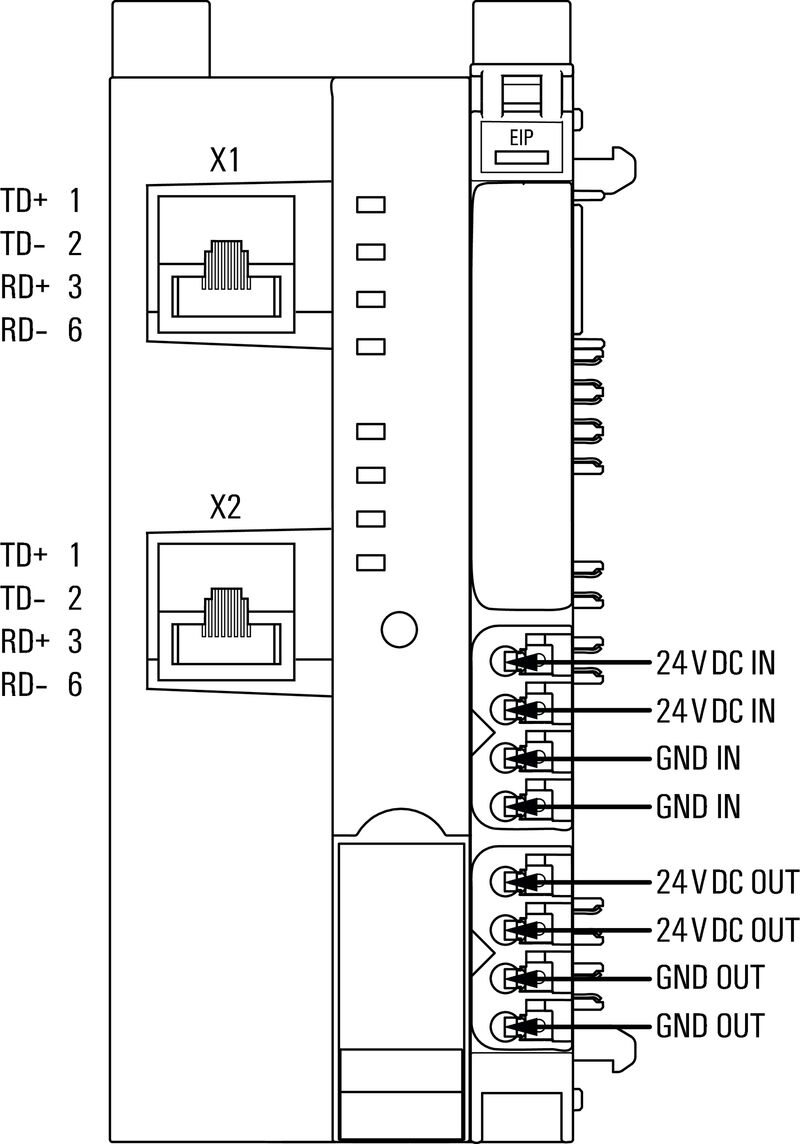

| collegamento | 2 connettori RJ45 |
| Dati di processo | 988 Byte |
| Dati diagnostici | 3.008 Byte |
| Dati parametrici | 4 kByte |
| Interfaccia | Bus di sistema remoto U |
| Interfaccia di configurazione | Micro USB 2.0 |
| Numero max. di moduli | 64 |
| Protocollo bus di campo | EtherNet/IP |
| Separazione galvanica | 500 V DC tra i percorsi di corrente |
| Tipo di modulo | Accoppiatore bus |
| Velocità di trasmissione del bus di sistema, max. | 48 Mbit/s |
| Velocità di trasmissione di bus di campo, max. | 100 Mbit/s |
| Informazioni sul prodotto | The matching end brackets are included with the coupler. |
| Omologazione/Certificato/Documento di conformità |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [WI13ATEX0002 Power Calc](https://mdcop.weidmueller.com/mediadelivery/asset/900_216512) [KR Korean register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236881) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) |
| Dati ingegneristici |
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245576) [Application notes -- UR20-EIP Importing module data from the u-remote web server into Studio 5000](https://mdcop.weidmueller.com/mediadelivery/asset/900_307833) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1550550000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1550550000) |
| Notifica modifica prodotto | [Release-Notes - Firmware, EDS and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_234311) |
| Software |
[Library and function block -- Language Pack UR20 FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377)
[Device description -- Current EDS file EtherNet/IP-V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_234309) [Firmware -- Current Firmware files EtherNet/IP-V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_234310) [Firmware -- Archiv Firmware files EtherNet/IP-V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_234312) [Device description -- Archiv EDS files EtherNet/IP-V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_234313) [Software -- CIP Bridging](https://mdcop.weidmueller.com/mediadelivery/asset/900_234314) |
| Documentazione utente |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286) [MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287) [Security Data Sheet u-remote FB Coupler V1.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_322898) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 9.0 | EC001603 |
| ECLASS 9.0 | 27-24-26-07 |
| ECLASS 9.1 | 27-24-26-07 |
| ECLASS 10.0 | 27-24-26-07 |
| ECLASS 11.0 | 27-24-26-07 |
| ECLASS 12.0 | 27-24-26-07 |
| ECLASS 13.0 | 27-24-26-07 |
| ECLASS 14.0 | 27-24-26-07 |
| Omologazioni |             |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
