Caratteristiche
| N. d’ordine | 3012980000 |

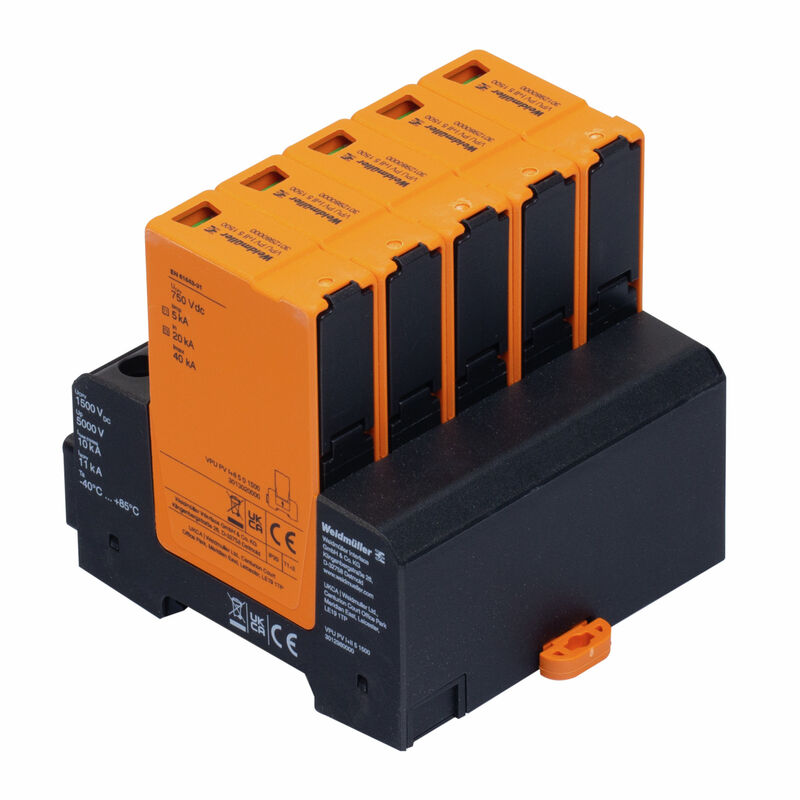

| Tipo | VPU PV I+II 5 1500 |
| GTIN (EAN) | 4099986922587 |
| CPZ | 1 Pezzo |
| Profondità | 86 mm |
| Profondità (pollici) | 3,386 inch |
| Posizione verticale | 96,5 mm |
| Altezza (pollici) | 3,799 inch |
| Larghezza | 90 mm |
| Larghezza (pollici) | 3,543 inch |
| Peso netto | 760 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...85 °C |
| Umidità | Umidità rel. 5 - 95% |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Adatto a | Fotovoltaico |
| Altitudine di esercizio | ≤ 4000 m |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori |
arancione
nero |
| Forma |
Custodia portacomponenti
5 TE Insta IP20 |
| Grado di protezione | IP20 installato |
| Guida | TS 35 |
| Indicatore ottico di funzionamento | verde = ok, rosso = lo scaricatore è difettoso - sostituirlo. |
| Versione | Protezione contro le sovratensioni I / II |
| Classe di sovratensione |
I
III |
| Grado di lordura | 2 |
| Altezza di funzionamento nel sistema PV messo a terra | ≤ 2000 m |
| Altezza di funzionamento nel sistema PV non messo a terra | ≤ 4000 m |
| Corrente di cortocircuito ISCPV | 11.000 A |
| Corrente di prova da fulmine Iimp (10/350 µs) | 5 kA |
| Corrente di scarica In (8/20 µs) | 20 kA |
| Corrente di scarica totale Itotal ( 8/20µs) | 50 kA |
| Corrente di scarica totale Itotal (10/350µs) | 10 kA |
| Livello di protezione Up (+/- , -/PE , +/PE) | ≤ 5,0 kV |
| Livello di protezione Up (+/-) | ≤ 5,0 kV |
| Norme |
EN 61643-31
EN 50539-11 |
| Tensione di sistema PV, max. Ucpv | 1.500 V |
| Adatto a | Fotovoltaico |
| Contatto di segnalazione | No |
| Corrente di fuga in Un | 30 µA |
| Corrente di prova da fulmine Iimp (10/350 µs) | 5 kA |
| Corrente di scarica Imax. (8/20µs) filo-PE | 30 kA |
| Corrente nominale di cortocircuito ISCCR | 50 kA |
| Norme |
EN 61643-31
EN 50539-11 |
| Numero di poli | 5 |
| Tempo di reazione | ≤ 25 ns |
| Tensione nominale (DC) | 1500 V |
| Tensione permanente DC max. | 1500 V |
| Tipo di tensione | DC |
| Tipo SPD |
T2
T1 |
| Lunghezza di spellatura | 18 mm |
| Tecnica di collegamento cavi | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 18 mm |
| Coppia di serraggio, min. | 3 Nm |
| Coppia di serraggio, max. | 4,5 Nm |
| Campo di serraggio, collegamento di dimensionamento | 6 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Campo di sezioni, max. | 35 mm² |
| Sezione di collegamento cavo, rigido, min. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 35 mm² |
| Sezione di collegamento cavo, flessibile, max. | 25 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Sezione di collegamento, semirigida, max. | 35 mm² |
| Tipo di tensione | DC |
| Numero di poli | 5 |
| Grado di protezione | IP20 installato |
| Colori |
arancione
nero |
| Periodo | 5 anni |
| Omologazione/Certificato/Documento di conformità | [CE_VPU_PV_I+II_5_pole](https://mdcop.weidmueller.com/mediadelivery/asset/900_314398) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_314697) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3012980000) |
| Documentazione utente | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_290488) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Omologazioni |  |
| ROHS | Conforme |
