Caratteristiche
| Versione | Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, Protezione contro le sovratensioni, circuiti di misura, comando e regolazione, UP(L/N-PE) < 1000 V |
| N. d’ordine | 1063730000 |

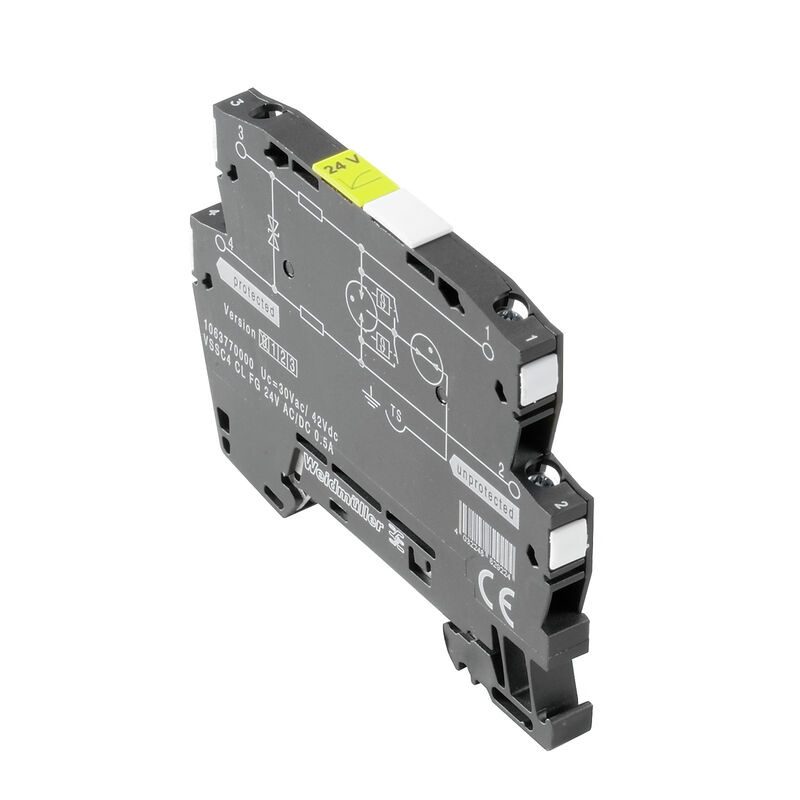

| Tipo | VSSC4 CL 24VAC/DC 0.5A |
| GTIN (EAN) | 4032248829088 |
| CPZ | 10 Pezzo |
| Profondità | 58,5 mm |
| Profondità (pollici) | 2,303 inch |
| Posizione verticale | 76 mm |
| Altezza (pollici) | 2,992 inch |
| Larghezza | 6,2 mm |
| Larghezza (pollici) | 0,244 inch |
| Peso netto | 26,6 g |
| Temperatura di magazzinaggio | -40 °C...80 °C |
| Temperatura d'esercizio | -40 °C...70 °C |
| Umidità | 5...96 % |
| SIL secondo IEC 61508 | 2 |
| MTTF | 6.008 a |
| SFF | 89,74 % |
| λges | 19 |
| PFH in 1*10-9 1/h | 1.95 |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| N° certificato (UL) | E311081 |
| Certificato UL | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| Capacità interna, max. CI | 1 nF |
| Corrente d'ingresso, max. II | 500 mA |
| Gruppi di gas A, B | IIC |
| Gruppo di gas C | IIB |
| Gruppo di gas D | IIA |
| Induttività interna, max. LI | 0 µH |
| Tensione d'ingresso, max. Ui | 42 V |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | nero |
| Forma | morsetto |
| Funzione di separazione | No |
| Grado di protezione | IP20 |
| Guida | TS 35 |
| Indicatore ottico di funzionamento | No |
| Segmento | Misurazione - Controllo - Regolazione |
| Versione | Protezione contro le sovratensioni, circuiti di misura, comando e regolazione |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Caratteristiche di trasmissione dei segnali (-3 dB) | 3,4 MHz |
| Classe a norma IEC 61643-21 |
C2
C3 D1 |
| Corrente di dimensionamento IN | 500 mA |
| Corrente di dispersione max. (8/20 µs) | 10 kA |
| Corrente di prova da fulmine Iimp (10/350 µs) | 0,5 kA |
| Corrente di prova da fulmine, Iimp (10/350 µs) non simm. | 0,5 kA |
| Corrente di scarica Imax. (8/20µs) filo-filo | 5 kA |
| Corrente di scarica Imax. (8/20µs) filo-PE | 5 kA |
| Corrente di scarica In (8/20 µs) filo-filo | 2.5 kA |
| Corrente di scarica In (8/20 µs) filo-PE | 2.5 kA |
| Fusibile | 0,5 A |
| Livello di protezione UP (tip.) | < 1000 V |
| Modalità anomalia sovraccarico | Modus 2 |
| Norme |
IEC 61643-21
HART-compatible |
| Numero di poli | 1 |
| Perdita d'inserzione | 3,45 MHz |
| Proprietà ripristino impulsi | ≤ 150 ms |
| Resistenza alla corrente impulsiva C2 | 2.5 kA 8/20 µs 5 kV 1.2/50 µs |
| Resistenza alla corrente impulsiva C3 | 50 A 10/1000 μs |
| Resistenza alla corrente impulsiva D1 | 0,5 kA 10/350 μs |
| Resistenza di passaggio | 1,8 Ω 10 % |
| Tensione nominale (AC) | 24 V |
| Tensione nominale (DC) | 34 V |
| Tensione permanente DC max. | 42 V |
| Tensione permanente massima, Uc (AC) | 30 V |
| Tipo di tensione | AC/DC |
| Certificato GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Lunghezza di spellatura | 10 mm |
| Tipo di collegamento | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,8 Nm |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 4 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Tipo di tensione | AC/DC |
| Numero di poli | 1 |
| Grado di protezione | IP20 |
| Colori | nero |
| Certificato cUL | [cUL Certificate](pdf/VSSC.PDF) |
| Informazioni sul prodotto | Modalità 2: Stato in cui la parte limitatrice di tensione dell'SPD è stata messa in cortocircuito a causa di un'impedenza molto bassa all'interno dell'SPD. La linea è inutilizzabile, ma l'apparecchiatura di misurazione è ancora protetta da un cortocircuito. |
| Omologazione/Certificato/Documento di conformità |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49018) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063730000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063730000) |
| Documentazione utente | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Testo bando lungo | Protezione contro le sovratensioni in modulo monoblocco da 6,2 mm montabile su guida per un circuito di segnale da 24Vuc con tecnica a 2 conduttori. In questo caso è possibile proteggere un loop di corrente di max. 0,5A. Con il montaggio del morsetto si realizza contemporaneamente un contatto conduttivo tra la guida (terra) e il potenziale di riferimento (Ground) del circuito di protezione nel morsetto. Identificazione ottica del morsetto secondo il tipo di circuito di protezione e della tensione. Possibilità di siglatura sul morsetto. |
| Testo bando corto | Protezione contro le sovratensioni in modulo monoblocco da 6,2 mm montabile su guida per un circuito di segnale con tecnica a 2 conduttori. Versione: 24VUC |
| Omologazioni |      |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UL) | E311081 |
