W2C 4 FS-PE BK STB
W2C 4 FS-PE BK STB
W2C 4 FS-PE BK STB

W2C 4 FS-PE BK STB

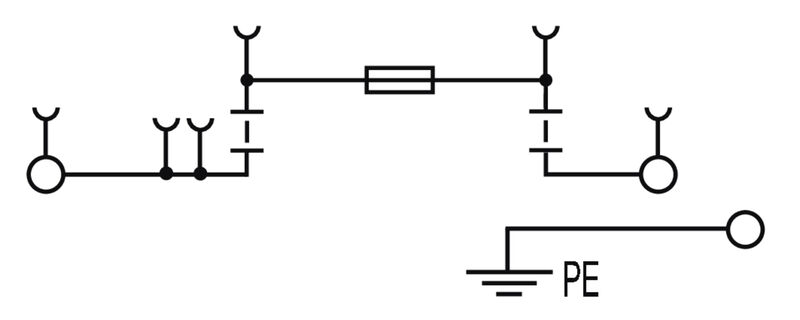

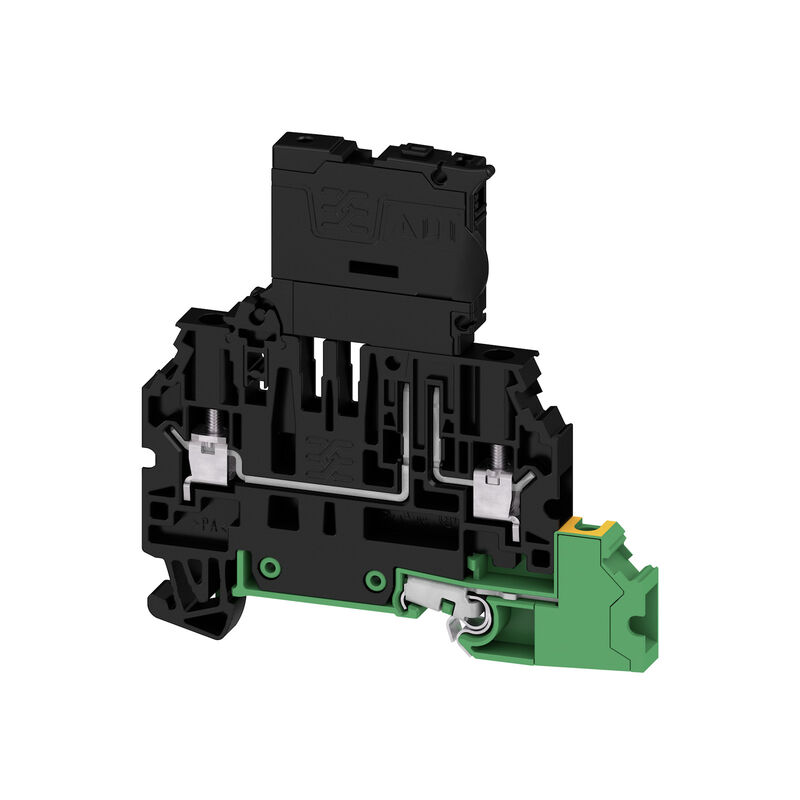

Fuse terminal, Screw connection, black, 4 mm², 6.3 A, 500 V, Number of connections: 3, Number of levels: 2, TS 35

Art.-Nr. 2893130000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 105 Verwandte Artikel 92
Homologaciones General ordering data Dimensiones y pesos Temperaturas Environmental Product Compliance Datos del material Valores característicos del sistema Další technická data Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) CSA rating data Všeobecně Rating data UL rating data Important note Clasificaciones

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

General ordering data

Ausfuehrung
Fuse terminal, Screw connection, black, 4 mm², 6.3 A, 500 V, Number of connections: 3, Number of levels: 2, TS 35
Best.-Nr.
2893130000
Art
W2C 4 FS-PE BK STB
GTIN (EAN)
4064675884729
VPE
50 Pièce

Dimensiones y pesos

Tiefe
75 mm
Profundidad (pulgadas)
2,953 inch
Höhe
72,5 mm
Altura (pulgadas)
2,854 inch
Breite
6,1 mm
Width (inches)
0,24 inch
Nettogewicht
18,32 g

Temperaturas

Umgebungstemperatur
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
71bca7a4-d3a0-4004-a59e-223f1cfa650d

Datos del material

Werkstoff
Wemid
Farbe
black
Brennbarkeitsklasse nach UL 94
V-0

Valores característicos del sistema

Abschlussplatte erforderlich
Sí
Anzahl der Potentiale
1
Number of levels
2
Number of clamping points per level
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Non
Tragschiene
TS 35
N-Funktion
Non
PE-Funktion
Oui
PEN-Funktion
Non

Další technická data

Einbauhinweis
TS 35
explosionsgeprüfte Ausführung
Ne
Montageart
TS 35
Offene Seiten
right
rastbar
Yes

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
8 mm
Anschlussart
Schraubanschluss
Anschlussart 2
Schraubanschluss
Anschlussrichtung
seitlich
Anzahl Anschlüsse
3
Anzugsdrehmoment, max.
0,6 Nm
Anzugsdrehmoment, min.
0,5 Nm
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0,25 mm²
Klemmschraube
M 3
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A3
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,25 mm²
Zwillings-Aderendhülse, max.
1,5 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

CSA rating data

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
24 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
10 A
Strom Gr C (CSA)
10 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
227442-80219640

Všeobecně

Einbauhinweis
TS 35
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 24
Normen
IEC 60947-7-3
IEC 60947-7-2
Tragschiene
TS 35

Rating data

Bemessungsquerschnitt
4 mm²
Bemessungsspannung
500 V
Bemessungsspannung DC
500 V
Nennstrom
6,3 A
Strom bei max. Leiter
6,3 A
Normen
IEC 60947-7-3
IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
Bemessungsstoßspannung
6 kV
Verschmutzungsgrad
3
Überspannungskategorie
III

UL rating data

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
24 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
24 AWG
Zertifikat-Nr. (cURus)
E60693

Important note

Produkthinweis
The voltage depends on the selected fuse element or the selected indicator light

Clasificaciones

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
