Caratteristiche
| Versione | Morsettiera passante, Collegamento a vite, nero/giallo, 50 mm², 150 A, 1000 V, Numero di collegamenti: 2 |
| N. d’ordine | 2000080000 |

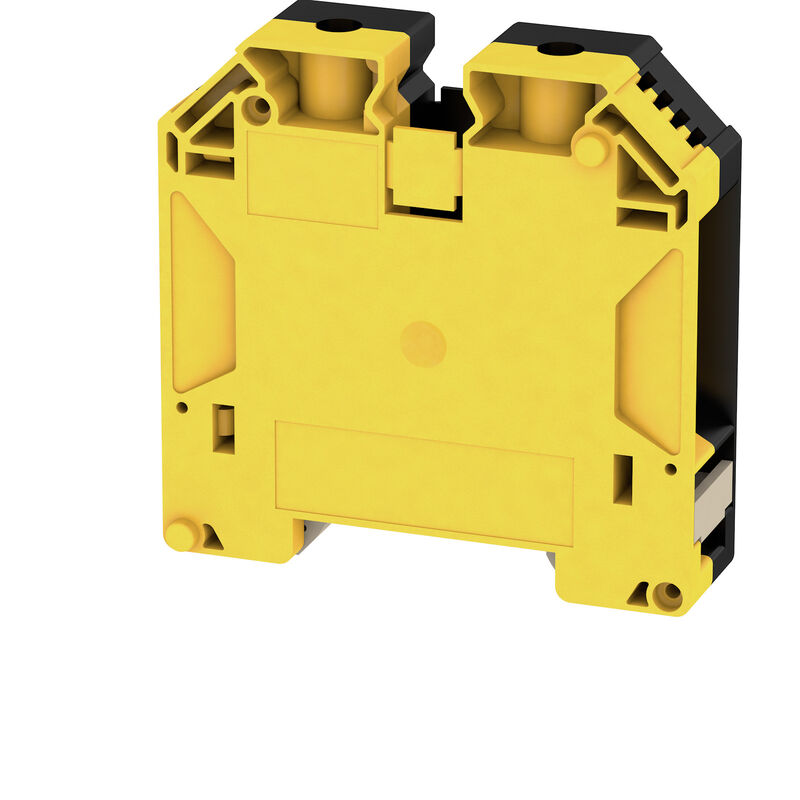

| Tipo | WDU 50N GE/SW |
| GTIN (EAN) | 4050118455304 |
| CPZ | 10 Pezzo |
| Profondità | 69,6 mm |
| Profondità (pollici) | 2,74 inch |
| Profondità inclusa guida DIN | 70,6 mm |
| Posizione verticale | 70 mm |
| Altezza (pollici) | 2,756 inch |
| Larghezza | 18,5 mm |
| Larghezza (pollici) | 0,728 inch |
| Peso netto | 84,38 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | nero/giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO14ATEX1338U |
| N° certificato (IECEX) | IECEXULD14.0005U |
| Tensione max. (ATEX) | 690 V |
| Corrente (ATEX) | 126 A |
| Sezione cavo max (ATEX) | 50 mm² |
| Tensione max. (IECEX) | 690 V |
| Corrente (IECEX) | 126 A |
| Sezione cavo max (IECEX) | 50 mm² |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Versione |
Collegamento a vite
per collegamento trasversale avvitabile in stato chiuso |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | Sì |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | chiuso |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Calibro a norma 60 947-1 | B10 |
| Campo di sezioni, max. | 70 mm² |
| Campo di sezioni, min. | 10 mm² |
| Coppia di serraggio, max. | 6 Nm |
| Coppia di serraggio, min. | 3,5 Nm |
| Dimensione lama | S4 (DIN 6911) |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 24 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 0 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 10 mm² |
| Sezione di collegamento cavo, flessibile, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile, min. | 10 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 6 mm² |
| Sezione di collegamento, semirigida, max. | 70 mm² |
| Sezione di collegamento, semirigida, min. | 6 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 6 |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 0 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di dimensionamento | 50 mm² |
| Tensione nominale | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Corrente nominale | 150 A |
| Corrente con conduttore max. | 192 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,21 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 4,8 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35474)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37520) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65639) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2000080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2000080000) |
| Documentazione utente |
[NTI WDU/WPE 50N](https://mdcop.weidmueller.com/mediadelivery/asset/900_35417)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) [User documentation WZAD](https://mdcop.weidmueller.com/mediadelivery/asset/900_184624) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |       |
| ROHS | Conforme |
Accessori
-
N. articolo:1834060000Confezione:5 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio argento, 150 A, Numero di poli: 2, Passo in mm (P): 18.50, Isolato: No, Larghezza: 9.5 mm
-
N. articolo:1834080000Confezione:5 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio argento, 150 A, Numero di poli: 4, Passo in mm (P): 18.50, Isolato: No, Larghezza: 9.5 mm
-
N. articolo:2004960000Confezione:5 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio argento, 150 A, Numero di poli: 5, Passo in mm (P): 18.50, Isolato: No, Larghezza: 10 mm
-
N. articolo:1834070000Confezione:5 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio argento, 150 A, Numero di poli: 3, Passo in mm (P): 18.50, Isolato: No, Larghezza: 9.5 mm
-
-
N. articolo:1059000000Confezione:50 Pezzo
Terminale di fissaggio, Beige scuro, TS 35, V-2, Wemid, Larghezza: 12 mm, 100 °C
-
N. articolo:9512260000Confezione:10 Pezzo
Siglatura morsetti, giallo, Passo in mm (P): 18.00, Caratteri stampati: Symbol, orizzontale, Larghezza: 18 mm, Posizione verticale: 48.5 mm
-
N. articolo:1609801044Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 5 mm, Passo in mm (P): 5.00 Weidmueller, bianco
-
N. articolo:2007190000Confezione:800 Pezzo
WS, Terminal marker, 12 x 5 mm, Weidmueller, bianco
-
-
-
N. articolo:1872720000Confezione:5 Pezzo
Collegamento supplementare (Morsetto), 6 mm², Numero di collegamenti: 1
-
N. articolo:1609860000Confezione:720 Pezzo
WS, Terminal marker, 12 x 5 mm, Passo in mm (P): 5.00 Weidmueller, Allen-Bradley, bianco
