Caratteristiche
| Versione | Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 185 mm², Collegamento a bullone, Montaggio diretto, TS 35 |
| N. d’ordine | 1049250000 |

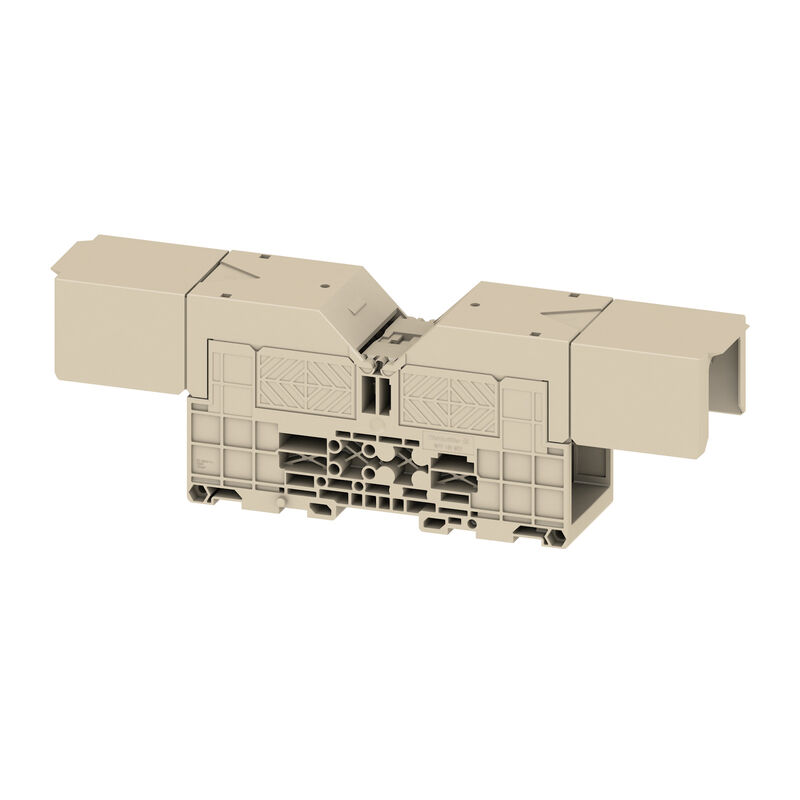

| Tipo | WFF 185 NFF |
| GTIN (EAN) | 4050118255133 |
| CPZ | 2 Pezzo |
| Profondità | 77,2 mm |
| Profondità (pollici) | 3,039 inch |
| Posizione verticale | 163 mm |
| Altezza (pollici) | 6,417 inch |
| Larghezza | 55 mm |
| Larghezza (pollici) | 2,165 inch |
| Peso netto | 553 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio |
Montaggio diretto
TS 35 |
| Lati aperti | chiuso |
| 2 x capicorda DIN 46 234 | 10...185 mm² |
| 2 x capicorda DIN 46 235 | 25...185 mm² |
| Campo di serraggio, collegamento a bullone, max. | 240 mm² |
| Campo di serraggio, collegamento a bullone, min. | 10 mm² |
| Campo di sezioni, max. | 240 mm² |
| Campo di sezioni, min. | 10 mm² |
| Capocorda DIN 46 234 | 10...240 mm² |
| Capocorda DIN 46 235 | 25...240 mm² |
| Coppia di serraggio, max. | 60 Nm |
| Coppia di serraggio, min. | 50 Nm |
| Direzione di collegamento | laterale |
| Misura bulloni per collegamento piatto | M 12 |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | kcmil 500 |
| Sezione di collegamento cavo AWG, min. | AWG 6 |
| Sezione di collegamento cavo, flessibile, max. | 240 mm² |
| Sezione di collegamento cavo, flessibile, min. | 10 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 240 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 10 mm² |
| Sezione di collegamento, semirigida, max. | 240 mm² |
| Sezione di collegamento, semirigida, min. | 10 mm² |
| Tipo di collegamento | Collegamento a bullone |
| Sfalsamento TS 35 | 81,5 mm |
| Guida | TS 35 |
| Istruzioni di montaggio |
Montaggio diretto
TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | kcmil 500 |
| Sezione di collegamento cavo AWG, min. | AWG 6 |
| Sezione di dimensionamento | 185 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 353 A |
| Corrente con conduttore max. | 353 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,09 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 11,3 W |
| Omologazione/Certificato/Documento di conformità |
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59947) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1049250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1049250000) |
| Documentazione utente |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DIRECT MOUNTING WFF TERMINAL BLOCKS](https://mdcop.weidmueller.com/mediadelivery/asset/900_164386) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |   |
| ROHS | Conforme |
