Caratteristiche
| Versione | Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 70 mm², Collegamento a bullone, Montaggio diretto |
| N. d’ordine | 1029400000 |

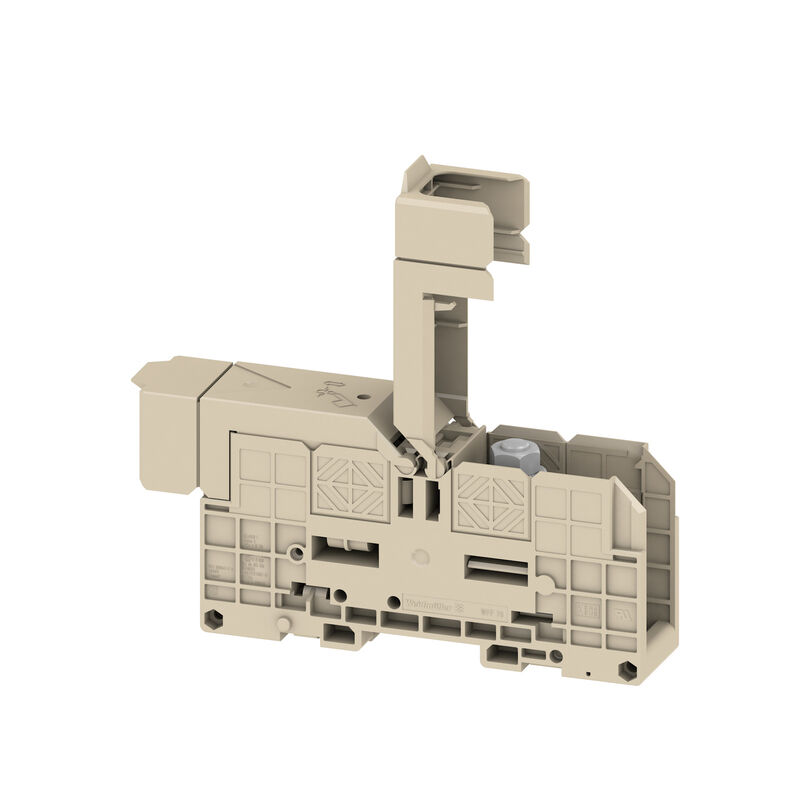

| Tipo | WFF 70/AH |
| GTIN (EAN) | 4008190149208 |
| CPZ | 5 Pezzo |
| Profondità | 61 mm |
| Profondità (pollici) | 2,402 inch |
| Profondità inclusa guida DIN | 69,5 mm |
| Posizione verticale | 132 mm |
| Altezza (pollici) | 5,197 inch |
| Larghezza | 31,8 mm |
| Larghezza (pollici) | 1,252 inch |
| Peso netto | 174,53 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (IECEX) | IECEXULD15.0004U |
| Tensione max. (IECEX) | 1100 V |
| Corrente (IECEX) | 192 A |
| Sezione cavo max (IECEX) | 70 mm² |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Esecuzione a prova di esplosione | Sì |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | chiuso |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| 2 x capicorda DIN 46 234 | 2.5...70 mm² |
| 2 x capicorda DIN 46 235 | 16...70 mm² |
| Campo di sezioni, max. | 95 mm² |
| Campo di sezioni, min. | 2,5 mm² |
| Capocorda DIN 46 234 | 2,5...95 mm² |
| Capocorda DIN 46 235 | 16...70 mm² |
| Coppia di serraggio, max. | 12 Nm |
| Coppia di serraggio, min. | 6 Nm |
| Direzione di collegamento | laterale |
| Misura bulloni per collegamento piatto | M 8 |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 3/0 |
| Sezione di collegamento cavo AWG, min. | AWG 14 |
| Sezione di collegamento cavo, flessibile, max. | 95 mm² |
| Sezione di collegamento cavo, flessibile, min. | 2,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 95 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 2,5 mm² |
| Sezione di collegamento, semirigida, max. | 95 mm² |
| Sezione di collegamento, semirigida, min. | 2,5 mm² |
| Tipo di collegamento | Collegamento a bullone |
| Corrente Gr C (CSA) | 170 A |
| N° certificato (CSA) | 200039-1244019 |
| Sezione cavo max (CSA) | 00 AWG |
| Sezione cavo min (CSA) | 14 AWG |
| Tensione Gr C (CSA) | 600 V |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 3/0 |
| Sezione di collegamento cavo AWG, min. | AWG 14 |
| Sezione di dimensionamento | 70 mm² |
| Tensione nominale | 1.000 V |
| Tensione DC nominale | 1.500 V |
| Corrente nominale | 192 A |
| Corrente con conduttore max. | 232 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,17 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 6,14 W |
| Grado di lordura | 3 |
| Corrente Gr C (UR) | 175 A |
| Grandezza conduttore Factory wiring max (UR) | 00 AWG |
| Grandezza conduttore Factory wiring min (UR) | 14 AWG |
| Grandezza conduttore Field wiring max (UR) | 00 AWG |
| Grandezza conduttore Field wiring min (UR) | 14 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr C (UR) | 1000 V |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35702)
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_207460) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253982) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89217) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178480) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207457) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207458) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253983) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37282) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59749) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1029400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1029400000) |
| Notifica modifica prodotto | [PCN WFF](https://mdcop.weidmueller.com/mediadelivery/asset/900_296476) |
| Documentazione utente |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[WFF range for 1500 VDC applications](https://mdcop.weidmueller.com/mediadelivery/asset/900_156620) [DIRECT MOUNTING WFF TERMINAL BLOCKS](https://mdcop.weidmueller.com/mediadelivery/asset/900_164386) [NTI WFF 70](https://mdcop.weidmueller.com/mediadelivery/asset/900_207464) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |             |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
| N° certificato (cURusEX) | E184763 |
Accessori
-
N. articolo:1059000000Confezione:50 Pezzo
Terminale di fissaggio, Beige scuro, TS 35, V-2, Wemid, Larghezza: 12 mm, 100 °C
-
N. articolo:1065500000Confezione:5 Pezzo
Morsetti a bullone, Collegamento trasversale, Numero di poli: 3
-
N. articolo:1065000000Confezione:5 Pezzo
Morsetti a bullone, Collegamento trasversale, Numero di poli: 2
-
N. articolo:1069800000Confezione:20 Pezzo
Morsetti a bullone, Piastra di copertura, Beige scuro, 2 mm
-
N. articolo:1070360000Confezione:20 Pezzo
Morsetti a bullone, Calotta di copertura, beige, 30.5 mm
-
N. articolo:1064560000Confezione:20 Pezzo
Morsetti a bullone, Calotta di copertura, beige, 31 mm
-
N. articolo:1064550000Confezione:20 Pezzo
Morsetti a bullone, Calotta di copertura, verde chiaro, 31 mm
-
N. articolo:1064580000Confezione:20 Pezzo
Morsetti a bullone, Calotta di copertura, blu, 31 mm
-
N. articolo:1609920000Confezione:540 Pezzo
WS, Terminal marker, 12 x 6.5 mm, Passo in mm (P): 6.50 Weidmueller, Allen-Bradley, bianco
-
-
N. articolo:1067200000Confezione:10 Pezzo
Morsetti a bullone, Parete di separazione, grigio, 2 mm
-
-
-
N. articolo:1609801044Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 5 mm, Passo in mm (P): 5.00 Weidmueller, bianco
-
-
-
N. articolo:2619930000Confezione:600 Pezzo
WS, Terminal marker, 12 x 6.5 mm, Weidmueller, bianco
