Caratteristiche
| Versione | Connettore (Morsetto), Collegamento a vite, 2.5 mm², 24 A, 500 V, Numero di collegamenti: 4, Numero di poli: 4, Larghezza: 21.4 mm |
| N. d’ordine | 1438220000 |

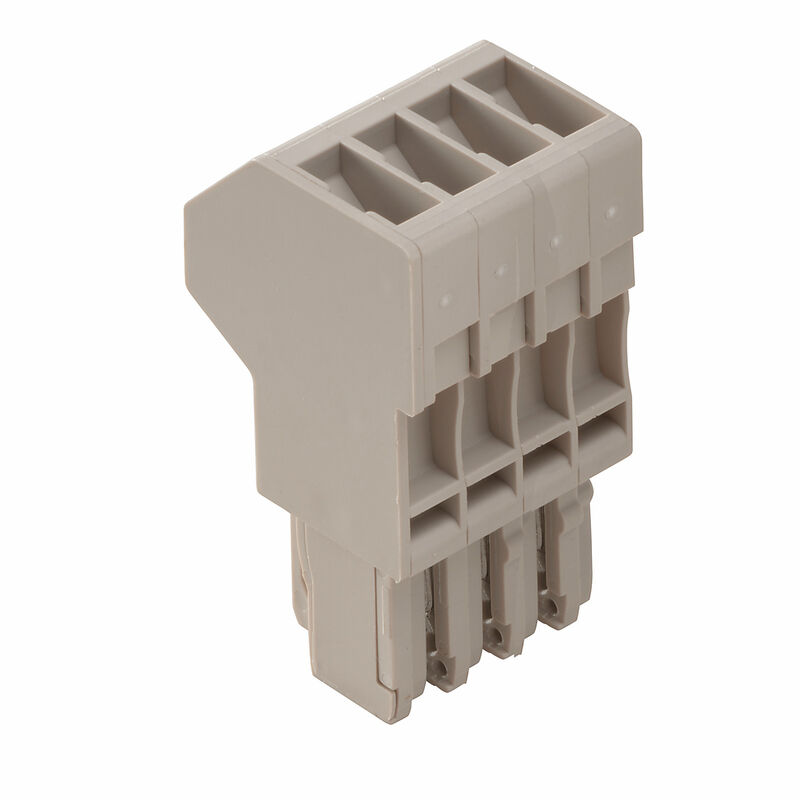

| Tipo | WP 2.5/1AN/4 |
| GTIN (EAN) | 4050118260175 |
| CPZ | 50 Pezzo |
| Profondità | 41 mm |
| Profondità (pollici) | 1,614 inch |
| Posizione verticale | 22,9 mm |
| Altezza (pollici) | 0,902 inch |
| Larghezza | 21,4 mm |
| Larghezza (pollici) | 0,843 inch |
| Peso netto | 15,596 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Collegamento a vite
Spina |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 4 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 1 |
| Collegamento PE | No |
| Lati aperti | chiuso |
| Tipo di montaggio | innestato |
| Calibro a norma 60 947-1 | A4 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,4 Nm |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 7 mm |
| Numero di collegamenti | 4 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 2,5 |
| Corrente Gr B (CSA) | 20 A |
| Corrente Gr C (CSA) | 20 A |
| Corrente Gr D (CSA) | 10 A |
| N° certificato (CSA) | 200039-70001233 |
| Sezione cavo max (CSA) | 12 AWG |
| Sezione cavo min (CSA) | 16 AWG |
| Tensione Gr B (CSA) | 300 V |
| Tensione Gr C (CSA) | 300 V |
| Tensione Gr D (CSA) | 300 V |
| Norme | A norma IEC 60947-7-1 |
| Numero di poli | 4 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 24 A |
| Norme | A norma IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Corrente Gr B (cURus) | 20 A |
| Corrente Gr C (cURus) | 20 A |
| Corrente Gr D (cURus) | 10 A |
| Grandezza conduttore Factory wiring max (cURus) | 12 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 26 AWG |
| Grandezza conduttore Field wiring max (cURus) | 12 AWG |
| Grandezza conduttore Field wiring min (cURus) | 26 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr B (cURus) | 300 V |
| Tensione Gr C (cURus) | 300 V |
| Tensione Gr D (cURus) | 300 V |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236590) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1438220000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1438220000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
