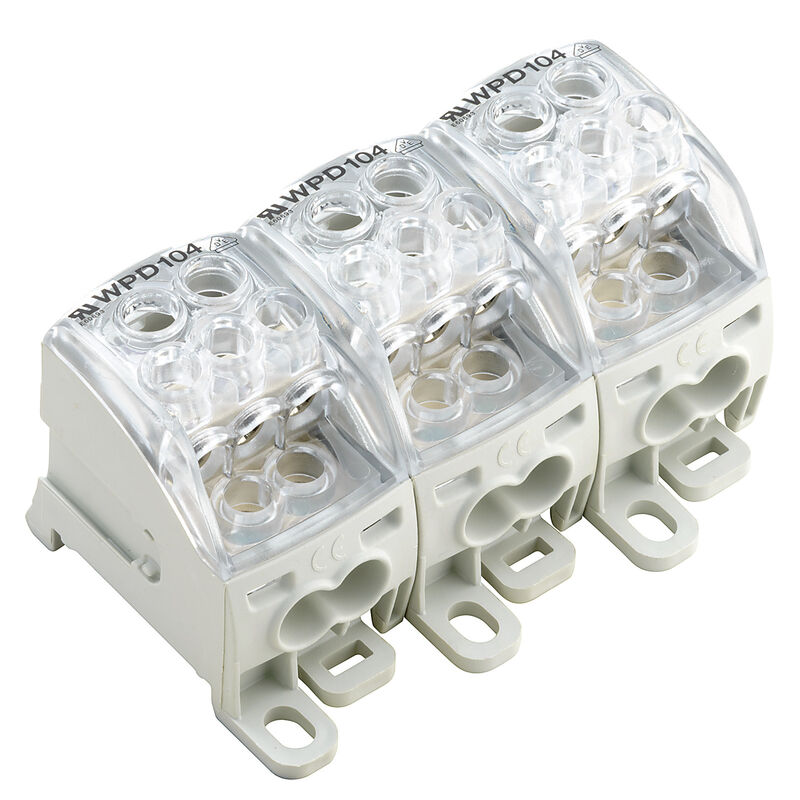

WPD 304 3X25/6X16+9X10 3XGY
Zdjęcie produktu
WPD 304 3X25/6X16+9X10 3XGY
WPD 304 3X25/6X16+9X10 3XGY
WPD 304 3X25/6X16+9X10 3XGY
WPD 304 3X25/6X16+9X10 3XGY
WPD 304 3X25/6X16+9X10 3XGY
WPD 304 3X25/6X16+9X10 3XGY

WPD 304 3X25/6X16+9X10 3XGY

Zacisk rozdziału potencjału, złącze śrubowe, Jasnoszary, 25 mm², 164 A, 1000 V, liczba przyłączeń: 18, liczba poziomów: 1

Nr. produktu 1562160000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 48
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) Informacje ogólne dane znamionowe Ważna informacja Klasyfikacje

Dopuszczenia

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Ausfuehrung
Zacisk rozdziału potencjału, złącze śrubowe, Jasnoszary, 25 mm², 164 A, 1000 V, liczba przyłączeń: 18, liczba poziomów: 1
Order No.
1562160000
Art
WPD 304 3X25/6X16+9X10 3XGY
GTIN (EAN)
4050118385243
Ilość
1 szt.

Wymiary i masa

Tiefe
49 mm
Głębokość (cale)
1,929 inch
Höhe
68 mm
Wysokość (cale)
2,677 inch
Breite
94,5 mm
Szerokość (cale)
3,72 inch
Masa netto
305 g

Temperatury

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-50 °C…85 °C
długotrwała temperatura użytkowa, min.
-50 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

dane tworzywa

Materiał podstawowy
Wemid
Barwny
Jasnoszary
Klasa palności wg UL 94
V-0

parametry systemu

Wykonanie
Złącze śrubowe
niezbędna płyta zamykająca
Nie
Liczba potencjałów
3
liczba poziomów
1
liczba zacisków na poziom
6
Liczba potencjałów w rzędzie
3
poziomy wewnętrznie zmostkowane
Tak
Przyłącze PE
Nie
Szyna montażowa
Płytka montażowa
TS 35
Funkcja N
Nie
Funkcja PE
Nie
Funkcja PEN
Nie

dalsze dane techniczne

otwarte strony
zamknięta
rodzaj montażu
wciskany
wersja przetestowana pod kątem eksplozji
Tak
Wskazówka montażowa
Szyna nośna / płyta montażowa

Przewody zaciskane (kolejne przyłącze)

Tipo di collegamento, ulteriore collegamento
złącze śrubowe

przewody zaciskane (złącze wymiarowane)

Connection direction
z boku
liczba przyłączeń
18
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
25 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
16 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
1,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
0 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
25 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
1,5 mm²
Rodzaj przyłącza
złącze śrubowe
Type of connection 2
złącze śrubowe
Zakres zaciskania, maks.
25 mm²
Zakres zaciskania, min.
1,5 mm²
결선 단면규격 AWG, 최대
AWG 4

Informacje ogólne

Guida equipaggiata
Płytka montażowa
TS 35
Instruction de montage
Szyna nośna / płyta montażowa
Nombre de pôles
3
Norme
IEC 60947-7-1
UL 1059
Sección de conexión del conductor AWG, máx.
AWG 4
Sezione di collegamento cavo AWG, min.
AWG 16

dane znamionowe

Przekrój pomiarowy
25 mm²
Napięcie znamionowe
1.000 V
Znamionowe napięcie przemienne
1.000 V
Znamionowe napięcie stałe
1.000 V
Znamionowe natężenie prądu
164 A
Prąd przy maksymalnym oprzewodowaniu
164 A
Normy
IEC 60947-7-1
UL 1059
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
2,5 W

Ważna informacja

Product information
Złącze żeńskie spełnia klasę palności V-2 zgodnie z UL94.

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
