WQV 70N/5/3/1

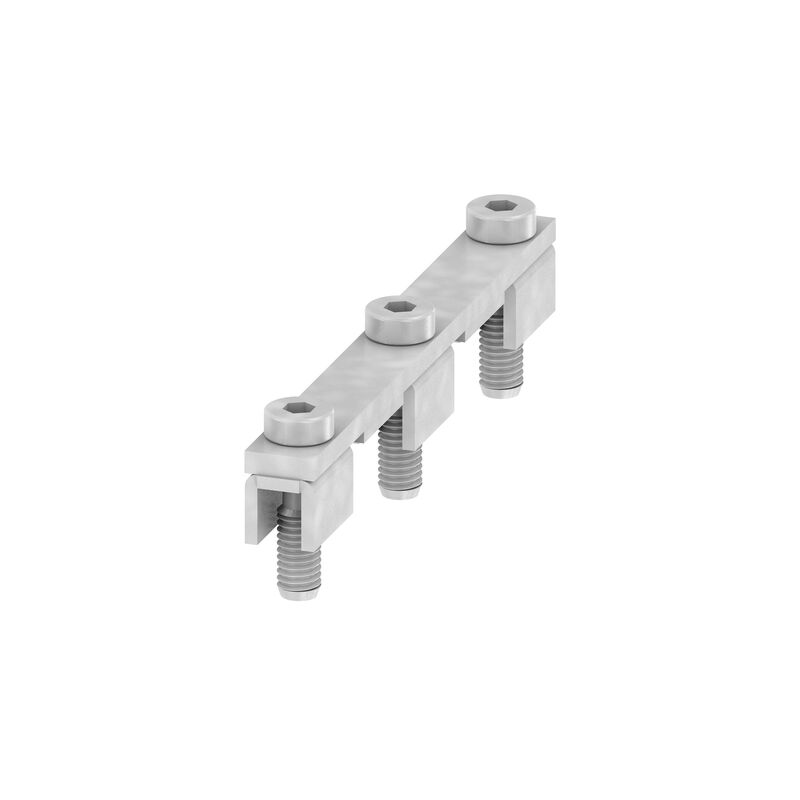

Illustration du produit

WQV 70N/5/3/1

Connecteur transversal (bloc de jonction), Vissé, gris argent, 192 A, Nombre de pôles: 3, Pas en mm (P): 46.00, Isolé: Non, Largeur: 10 mm

Référence produit 1393020000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 4
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Connexions transversales Dimensions Généralités Caractéristiques nominales Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Connecteur transversal (bloc de jonction), Vissé, gris argent, 192 A, Nombre de pôles: 3, Pas en mm (P): 46.00, Isolé: Non, Largeur: 10 mm
Référence
1393020000
Type
WQV 70N/5/3/1
GTIN (EAN)
4050118359251
Qté.
5  Pièce

Dimensions et poids

Profondeur
28,8  mm
Profondeur (pouces)
1,134  inch
Hauteur
92  mm
Hauteur (pouces)
3,622  inch
Largeur
10  mm
Largeur (pouces)
0,394  inch
Poids net
48,43  g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau de base
Cuivre étamé
Couleur
gris argent

Caractéristiques du système

Version
pour bornes

Autres caractéristiques techniques

Instruction de montage
Montage direct
Type de fixation
Vissé
Version à l#92épreuve de l#92explosion
Non

Connexions transversales

Nombre des blocs de jonction pontés
3

Dimensions

Pas en mm (P)
46  mm

Généralités

Instruction de montage
Montage direct
Nombre de pôles
3

Caractéristiques nominales

Tension nominale
400  V
Courant nominal
192  A

Classifications

ETIM 6.0
EC000489
ETIM 7.0
EC000489
ETIM 8.0
EC000489
ETIM 9.0
EC000489
ETIM 10.0
EC000489
ECLASS 9.0
27-14-11-40
ECLASS 9.1
27-14-11-40
ECLASS 10.0
27-14-11-40
ECLASS 11.0
27-14-11-40
ECLASS 12.0
27-14-11-40
ECLASS 13.0
27-25-03-03
ECLASS 14.0
27-25-03-03
ECLASS 15.0
27-25-03-03
