Caratteristiche
| Versione | Morsettiera sezionatrice per trasformatore di misura, Collegamento a vite, 30, 2 |
| N. d’ordine | 2740040000 |

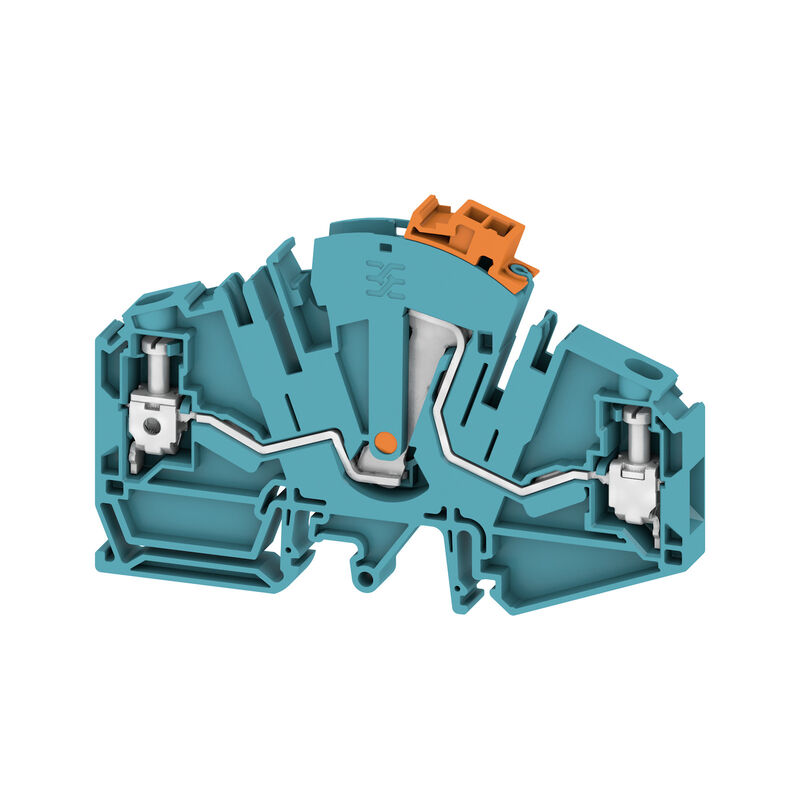

| Tipo | WTTB 6 BL |
| GTIN (EAN) | 4064675021193 |
| CPZ | 50 Pezzo |
| Profondità | 69 mm |
| Profondità (pollici) | 2,717 inch |
| Posizione verticale | 100 mm |
| Altezza (pollici) | 3,937 inch |
| Larghezza | 8,1 mm |
| Larghezza (pollici) | 0,319 inch |
| Peso netto | 32,368 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | blu |
| Colore elementi di azionamento | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Guida |
TS 35
TS 32 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Tipo di montaggio |
TS 35
TS 32 |
| Calibro a norma 60 947-1 | A4 |
| Campo di sezioni, max. | 10 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Coppia di serraggio, max. | 1,6 Nm |
| Coppia di serraggio, min. | 0,8 Nm |
| Dimensione lama | 0,8 x 4,0 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 12 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 8 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 10 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 10 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 3,5 |
| Corrente Gr B (CSA) | 30 A |
| Corrente Gr C (CSA) | 30 A |
| Corrente Gr D (CSA) | 5 A |
| N° certificato (CSA) | 200039-80086745 |
| Sezione cavo max (CSA) | 8 AWG |
| Sezione cavo min (CSA) | 22 AWG |
| Tensione Gr B (CSA) | 300 V |
| Tensione Gr C (CSA) | 300 V |
| Tensione Gr D (CSA) | 600 V |
| Guida |
TS 35
TS 32 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 8 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di dimensionamento | 6 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 30 A |
| Corrente con conduttore max. | 30 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,78 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,31 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Corrente Gr B (cURus) | 30 A |
| Corrente Gr C (cURus) | 30 A |
| Corrente Gr D (cURus) | 5 A |
| Grandezza conduttore Factory wiring max (cURus) | 8 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 22 AWG |
| Grandezza conduttore Field wiring max (cURus) | 8 AWG |
| Grandezza conduttore Field wiring min (cURus) | 22 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr B (cURus) | 300 V |
| Tensione Gr C (cURus) | 300 V |
| Tensione Gr D (cURus) | 600 V |
| Omologazione/Certificato/Documento di conformità |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_188251) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188252) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290411) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2740040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2740040000) |
| Documentazione utente | [User Manual HTTB/ATTB 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_229213) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Omologazioni |       |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
Accessori
-
N. articolo:2448860000Confezione:500 Pezzo
Dekafix, Terminal marker, 5 x 8.1 mm, Weidmueller, bianco
-
N. articolo:2710190000Confezione:25 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 30 A, Numero di poli: 2, Passo in mm (P): 8.10, Isolato: Sì, Larghezza: 16 mm
-
N. articolo:2710210000Confezione:25 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 30 A, Numero di poli: 4, Passo in mm (P): 8.10, Isolato: Sì, Larghezza: 32.2 mm
-
N. articolo:2710200000Confezione:25 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 30 A, Numero di poli: 3, Passo in mm (P): 8.10, Isolato: Sì, Larghezza: 24.1 mm
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
N. articolo:2710220000Confezione:50 Pezzo
Dispositivo di blocco (Morsetto), PA 66/6, rosso
-
-
-
-
-
-
-
N. articolo:2710530000Confezione:48 Pezzo
Presa (Morsetto), Profondità di innesto: 11.5 mm, 0.00 mm, Profondità: 51.3 mm
-
-
-
-
-
N. articolo:2715540000Confezione:48 Pezzo
Presa (Morsetto), Profondità di innesto: 11.5 mm, 0.00 mm, Profondità: 51.3 mm
-
-
-
-
-
N. articolo:1341630000Confezione:500 Pezzo
Dekafix, Terminal marker, 5 x 8 mm, Passo in mm (P): 8.00 Weidmueller, bianco
-
N. articolo:2786900000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), innestato, blu, 41 A, Numero di poli: 7, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 54.4 mm
-
N. articolo:2786890000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), innestato, blu, 41 A, Numero di poli: 6, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 46.3 mm
-
N. articolo:1985740000Confezione:60 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 41 A, Numero di poli: 2, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 13.7 mm
-
N. articolo:1985780000Confezione:60 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 41 A, Numero di poli: 4, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 29.9 mm
-
N. articolo:2786910000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), innestato, blu, 41 A, Numero di poli: 10, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 78.7 mm
-
N. articolo:2733970000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 41 A, Numero di poli: 10, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 3.1 mm
-
N. articolo:2733950000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 41 A, Numero di poli: 6, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 3.1 mm
-
N. articolo:1985850000Confezione:60 Pezzo
Collegamento trasversale (Morsetto), innestato, blu, 41 A, Numero di poli: 4, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 29.9 mm
-
N. articolo:1985760000Confezione:60 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 41 A, Numero di poli: 3, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 21.8 mm
-
N. articolo:1985840000Confezione:60 Pezzo
Collegamento trasversale (Morsetto), innestato, blu, 41 A, Numero di poli: 3, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 21.8 mm
-
N. articolo:2733960000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 41 A, Numero di poli: 7, Passo in mm (P): 8.00, Isolato: Sì, Larghezza: 3.1 mm
