ZDU 2.5N/4AN

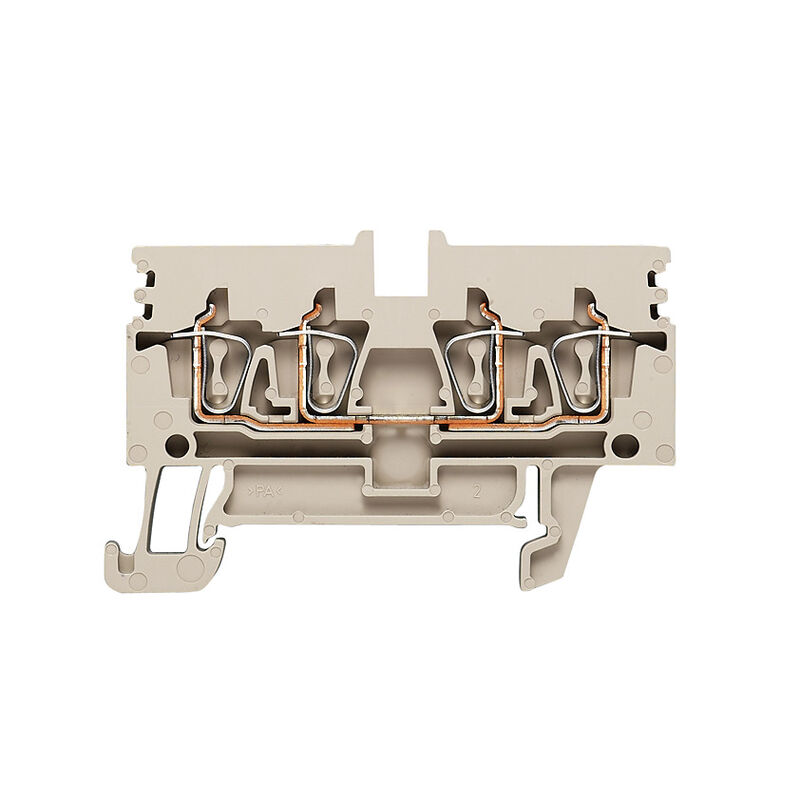

Illustrazione del prodotto
ZDU 2.5N/4AN

ZDU 2.5N/4AN

Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro

N. articolo 1933740000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 17 Prodotti correlati 8
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Dimensioni Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319242/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, Beige scuro
N. d’ordine
1933740000
Tipo
ZDU 2.5N/4AN
GTIN (EAN)
4032248586776
CPZ
50  Pezzo

Dimensioni e pesi

Profondità
38,5  mm
Profondità (pollici)
1,516  inch
Profondità inclusa guida DIN
39  mm
Posizione verticale
60  mm
Altezza (pollici)
2,362  inch
Larghezza
5,1  mm
Larghezza (pollici)
0,201  inch
Peso netto
7,251  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50  °C
Temperatura d'esercizio continuo, max.
120  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%
Impronta carbonica di prodotto
  • Dalla culla al cancello:
    0.097 kg CO2 eq.

Dati dei materiali

Materiale di base
Wemid
Colori
Beige scuro
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

Versione
Molla autobloccante
per connettore trasversale ad innesto
aperto da un lato
Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
4
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35

Aaltri dati tecnici

Esecuzione a prova di esplosione
Sì
Lati aperti
destra
Tipo di montaggio
innestabile

Conduttori allacciabili (altro collegamento)

Sezione di collegamento cavo AWG, ulteriore collegamento, max.
AWG 12
Sezione di collegamento cavo AWG, ulteriore collegamento, min.
AWG 24
Tipo di collegamento, ulteriore collegamento
Molla autobloccante

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A2
Campo di sezioni, max.
4  mm²
Campo di sezioni, min.
0,05  mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
10  mm
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
1,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,05  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,05  mm²
Sezione di collegamento cavo, flessibile, max.
2,5  mm²
Sezione di collegamento cavo, flessibile, min.
0,05  mm²
Sezione di collegamento cavo, nucleo rigido, max.
4  mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05  mm²
Sezione di collegamento, flessibile, min.
0,05  mm²
Sezione di collegamento, semirigida, max.
2,5  mm²
Sezione di collegamento, semirigida, min.
0,05  mm²
Tipo di collegamento
Molla autobloccante

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
24 A
Corrente Gr C (CSA)
24 A
N° certificato (CSA)
200039-1842498
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
30 AWG
Tensione Gr B (CSA)
300 V
Tensione Gr C (CSA)
300 V

Dimensioni

Sfalsamento TS 35
25,5  mm

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26

Dati dimensionamento

Sezione di dimensionamento
2,5  mm²
Tensione nominale
800  V
Tensione DC nominale
800  V
Corrente nominale
24  A
Corrente con conduttore max.
24  A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1,33  mΩ
Tensione impulsiva di dimensionamento
6 kV
Potenza dissipata secondo IEC 60947-7-x
0,77  W
Grado di lordura
3

Dati dimensionamento secondo UL

Corrente Gr B (cURus)
20 A
Corrente Gr C (cURus)
20 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
30 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
30 AWG
N° certificato (cURus)
E60693
Tensione Gr B (cURus)
300 V
Tensione Gr C (cURus)
300 V

Classificazioni

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
