| Versione | Accessori, Collegamento trasversale, 17.5 A |
| N. d’ordine | 1754300000 |

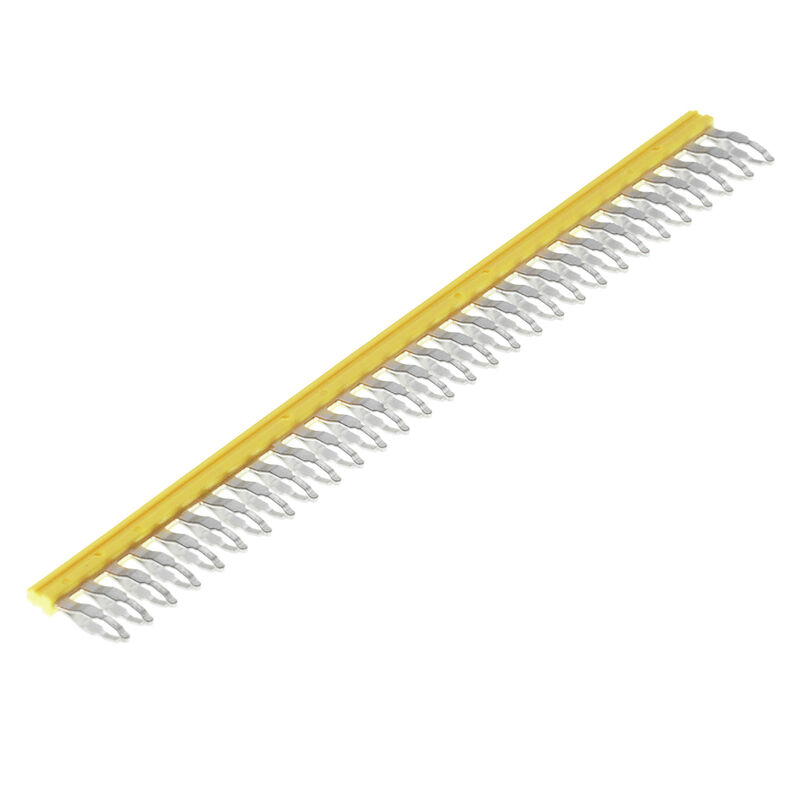

| Tipo | ZQV 1.5N/R3.5/30 GE |
| GTIN (EAN) | 4032248027392 |
| CPZ | 10 Pezzo |
| Profondità | 12,15 mm |
| Profondità (pollici) | 0,478 inch |
| Posizione verticale | 104,1 mm |
| Altezza (pollici) | 4,098 inch |
| Larghezza | 2,4 mm |
| Larghezza (pollici) | 0,094 inch |
| Peso netto | 3,7 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 |
| Temperatura d'esercizio continuo, max. | 120 |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | per morsetti |
| Esecuzione a prova di esplosione | Sì |
| Tipo di fissaggio | innestato |
| Corrente di dimensionamento multipolare | 17,5 A |
| Numero di morsetti ponticellati | 30 |
| Tipo | Collegamento trasversale |
| Passo in mm (P) | 3,5 mm |
| Numero di poli | 30 |
| Corrente nominale | 17,5 A |
| Informazioni sul prodotto | Per motivi di stabilità e temperatura, è possibile rompere unicamente il 60% degli elementi di contatto L'utilizzo di collegamenti trasversali riduce la tensione di dimensionamento a 400 VL'utilizzo di collegamenti trasversali tagliati con bordi di taglio neutri permette di ridurre la tensione a 25 V |
| Omologazione/Certificato/Documento di conformità | |
| Dati ingegneristici | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| WSCAD Universe | |
| Documentazione utente | |
| Cataloghi |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
-
