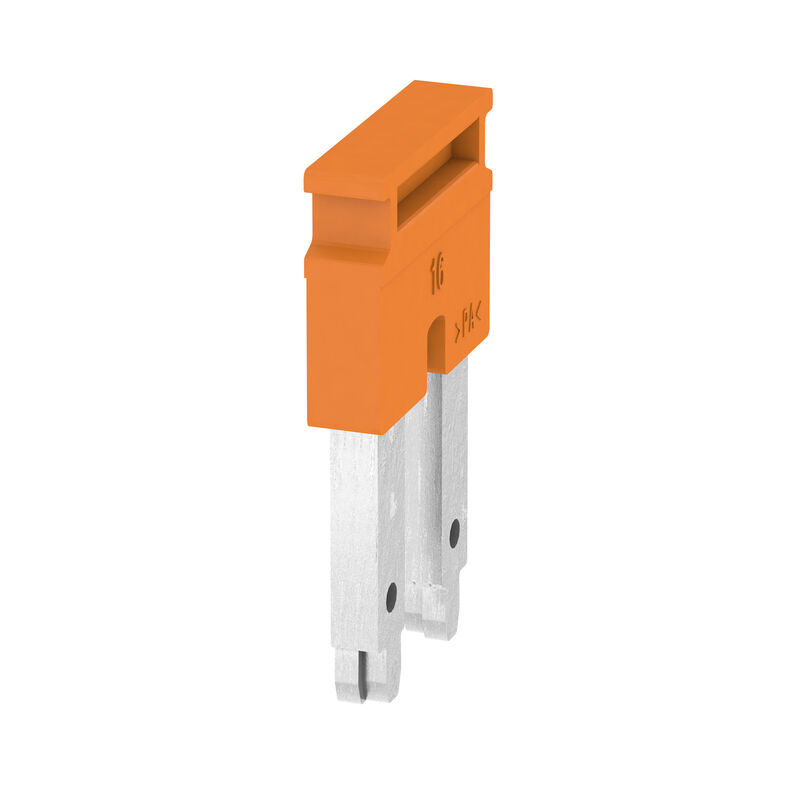

| Versione | Collegamento trasversale (Morsetto), innestato, arancione, 76 A, Numero di poli: 2, Passo in mm (P): 12.00, Isolato: Sì, Larghezza: 20.6 mm |
| N. d’ordine | 2497290000 |
| Tipo | ZQV 16N/2 |
| GTIN (EAN) | 4050118561906 |
| CPZ | 25 Pezzo |
| Profondità | 36,55 mm |
| Profondità (pollici) | 1,439 inch |
| Posizione verticale | 5,2 mm |
| Altezza (pollici) | 0,205 inch |
| Larghezza | 20,6 mm |
| Larghezza (pollici) | 0,811 inch |
| Peso netto | 9,9 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | per morsetti |
| Esecuzione a prova di esplosione | No |
| Tipo di fissaggio | innestato |
| Corrente di dimensionamento multipolare | 76 A |
| Tipo | Collegamento trasversale |
| Passo in mm (P) | 12 mm |
| Numero di poli | 2 |
| Tensione nominale | 400 V |
| Corrente nominale | 76 A |
| Omologazione/Certificato/Documento di conformità | |
| Dati ingegneristici | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| WSCAD Universe | |
| Documentazione utente | |
| Cataloghi |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
-
N. articolo:2675000000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, Beige scuro
-
N. articolo:2675030000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, Beige scuro
-
N. articolo:2675040000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, blu
-
N. articolo:2675010000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, blu
-
N. articolo:3037570000Confezione:50 Pezzo
Morsettiera passante, SNAP IN, blu, 16 mm², 76 A, 1000 V, Numero di collegamenti: 2
-
N. articolo:3037560000Confezione:50 Pezzo
Morsettiera passante, SNAP IN, Beige scuro, 16 mm², 76 A, 1000 V, Numero di collegamenti: 2
-
N. articolo:2494100000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, blu
-
N. articolo:2494080000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, blu
-
N. articolo:2494000000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, Beige scuro
-
N. articolo:2494090000Confezione:20 Pezzo
Morsetto passante, PUSH IN, 16 mm², 1000 V, 76 A, Beige scuro
