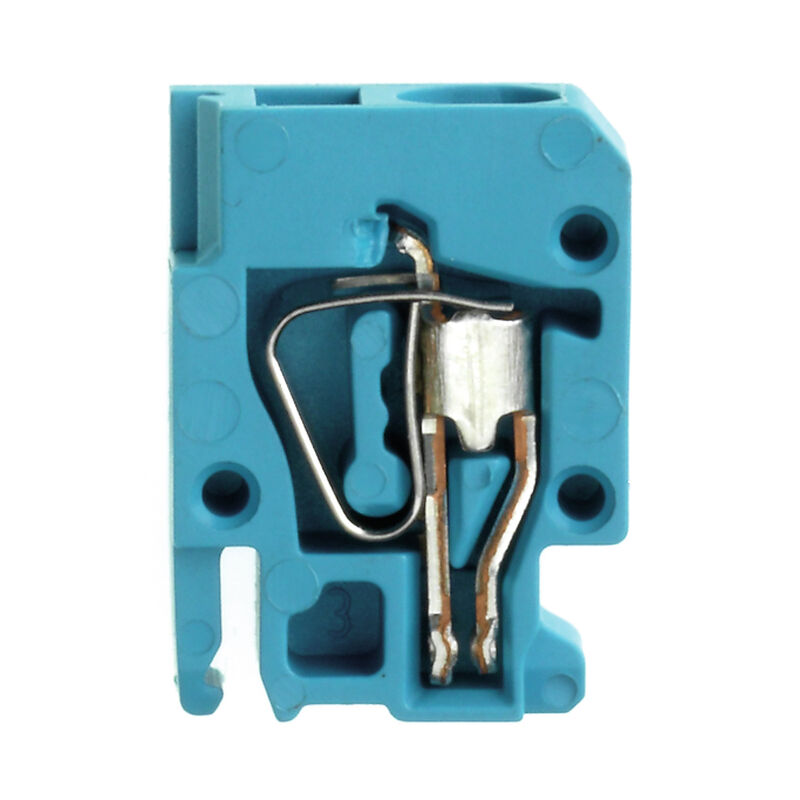

ZVL 1.5 INV BL

Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, blu

N. articolo 1714690000

Versione	Inserto, Molla autobloccante, 1.5 mm², Striscia di distribuzione, blu
N. d’ordine	1714690000
Tipo	ZVL 1.5 INV BL
GTIN (EAN)	4008190334468
CPZ	20 Pezzo

Temperatura di magazzinaggio	-25 °C...55 °C
Temperatura d'esercizio continuo, min.	-50 °C
Temperatura d'esercizio continuo, max.	120 °C

Stato conformità RoHS	Conforme senza esenzione
REACH SVHC	No SVHC above 0.1 wt%

Versione	Striscia di distribuzione
Piastra terminale (necessaria)	Sì
Numero di potenziali	1
Numero di piani	1
Numero dei punti di serraggio per piano	1
Piani ponticellati internamente	No
Collegamento PE	No

Esecuzione a prova di esplosione	No
Lati aperti	destra
Tipo di montaggio	innestato

Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max.

1,5 mm²

Calibro a norma 60 947-1	A2
Campo di sezioni, max.	2,5 mm²
Campo di sezioni, min.	0,13 mm²
Dimensione lama	0,6 x 3,5 mm
Direzione di collegamento	in alto
Lunghezza di spellatura	7 mm
Numero di collegamenti	1
Sezione di collegamento cavo AWG, max.	AWG 14
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.	1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.	0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.	1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.	0,5 mm²
Sezione di collegamento cavo, flessibile, max.	2,5 mm²
Sezione di collegamento cavo, flessibile, min.	0,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.	2,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.	0,5 mm²
Terminali doppi, max.	0,75 mm²
Terminali doppi, min.	0,5 mm²
Tipo di collegamento	Molla autobloccante

Sfalsamento TS 35

10 mm

Norme	IEC 60947-7-1
Numero di poli	1
Sezione di collegamento cavo AWG, max.	AWG 14
Sezione di collegamento cavo AWG, min.	AWG 26

Sezione di dimensionamento	1,5 mm²
Tensione nominale	250 V
Tensione DC nominale	250 V
Corrente nominale	17,5 A
Norme	IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x	1,83 mΩ
Tensione impulsiva di dimensionamento	4 kV
Potenza dissipata secondo IEC 60947-7-x	0,56 W
Grado di lordura	3

Omologazione/Certificato/Documento di conformità	[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49076)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1714690000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1714690000)
Documentazione utente	[Beipackzettel_ZIA.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35406) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)
