製品情報

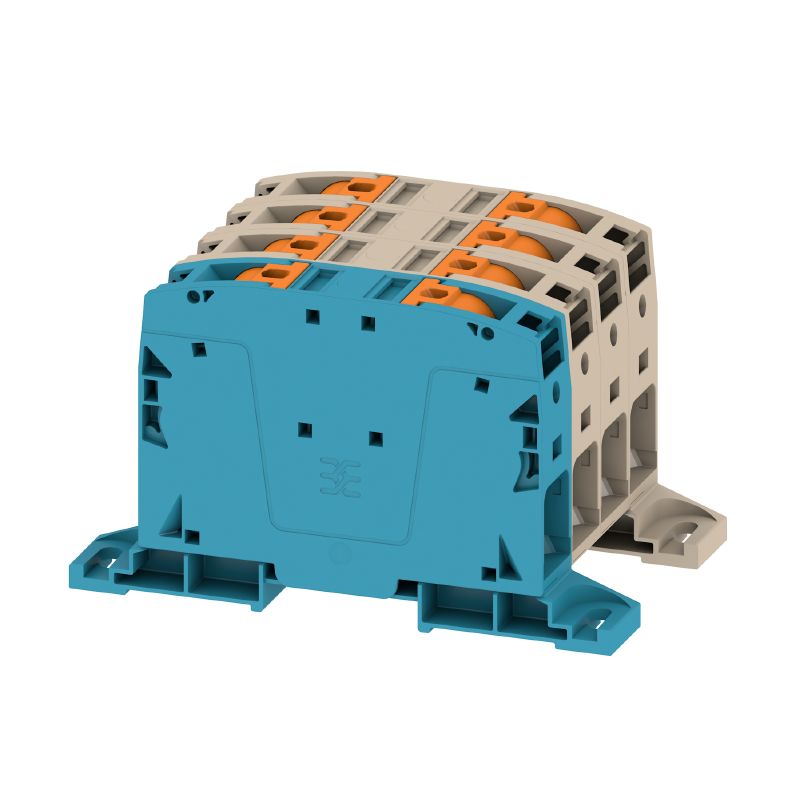

| バージョン | フィードスルー端子, PUSH IN, 50 mm², 1000 V, 150 A, ダークベージュ |
| 注文番号 | 2663370000 |
| 種別 | A2C 50/70 3FT-N-DM |
| GTIN (EAN) | 4050118895988 |
| 数量 | 1 items |
| 深さ | 80.5 mm |
| 奥行き（インチ） | 3.169 inch |
| 高さ | 134 mm |
| 高さ（インチ） | 5.276 inch |
| 幅 | 80 mm |
| 幅（インチ） | 3.15 inch |
| 正味重量 | 475 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| 操作要素の色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | いいえ |
| 電位数 | 4 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 8 |
| 層ごとの電位数 | 4 |
| 内部で交差接続されたレベル | いいえ |
| レール |
TS 35
取り付けプレート |
| N 関数 | はい |
| PE 関数 | いいえ |
| PEN 関数 | はい |
| 取り付け方式 | 直接実装 |
| 固定形式 | TS 35 |
| 爆発試験バージョン | はい |
| 篏合仕様 | はい |
| 開放側面 | 閉 |
| 接続種別、追加接続 | PUSH IN |
| クランプ範囲、最大 | 70 mm² |
| クランプ範囲、最小 | 10 mm² |
| ツインワイヤエンドフェルール、最大 | 10 mm² |
| ツインワイヤエンドフェルール、最小 | 4 mm² |
| 刃寸法 | 1.0 x 5.5 mm |
| 導体接続断面積 AWG、最大. | AWG 2/0 |
| 接続数 | 8 |
| 接続断面、撚線、最大 | 70 mm² |
| 接続断面、撚線、最小 | 10 mm² |
| 接続方向 | 横向きに |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 30 mm |
| 配線接続断面 AWG、最小 | AWG 8 |
| 配線接続断面、ソリッドコア、最小 | 10 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 50 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 10 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 50 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 10 mm² |
| 配線接続断面、細径撚線、最大 | 70 mm² |
| 配線接続断面、細径撚線、最小 | 10 mm² |
| 配線接続断面ソリッドコア、最大 | 16 mm² |
| 証明書番号（CSA） | 200039-80069332 |
| 配線の最小断面（CSA） | 8 AWG |
| 電圧規模B（CSA） | 1000 V |
| 電圧規模C（CSA） | 1000 V |
| 電圧規模D（CSA） | 600 V |
| 電流の規模B（CSA） | 175 A |
| 電流の規模C（CSA） | 175 A |
| 電流の規模D（CSA） | 5 A |
| レール |
TS 35
取り付けプレート |
| 導体接続断面積 AWG、最大. | AWG 2/0 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 8 |
| 定格断面 | 50 mm² |
| 定格電圧 | 1,000 V |
| 定格 DC 電圧 | 1,500 V |
| 定格電流 | 150 A |
| 最大導体電流 | 150 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.21 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 4.8 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 8 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 00 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 8 AWG |
| 導体サイズ工場配線最大（cURus） | 00 AWG |
| 現在のサイズ C（cURus） | 175 A |
| 現在のサイズ D（cURus） | 5 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 1000 V |
| 電圧サイズ C（cURus） | 1000 V |
| 電圧サイズ D（cURus） | 600 V |
| 電流サイズ B（cURus） | 175 A |
| 製品情報 | 配線入口に取り付ける必要がある渡り配線コネクタを使用した場合、最大接続可能な導体サイズはひとつ減少します。 |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253715)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_224974) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_224976) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153827) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205681) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2663370000) |
| ユーザ文書 |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103803)
[User Manual A2C 50-185](https://mdcop.weidmueller.com/mediadelivery/asset/900_229210) [NTI A2C 50/70](https://mdcop.weidmueller.com/mediadelivery/asset/900_253718) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |       |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
付属品
-
商品番号:2663400000販売単位:10 items
渡り配線コネクタ (端子), 接続されている, 橙色, 150 A, 極数: 2, ピッチ (mm) (P): 20.00, 絶縁: はい, 幅: 38.13 mm
-
-
-
-
-
-
-
-
-
商品番号:2749610000販売単位:1 items
取付けツール, 刃幅 (B): 3.5 mm, ブレード長: 100 mm, 刃厚み (A): 0.6 mm
-
商品番号:2749380000販売単位:1 items
スクリュードライバー, 刃幅 (B): 5.5 mm, ブレード長: 150 mm, 刃厚み (A): 1 mm
