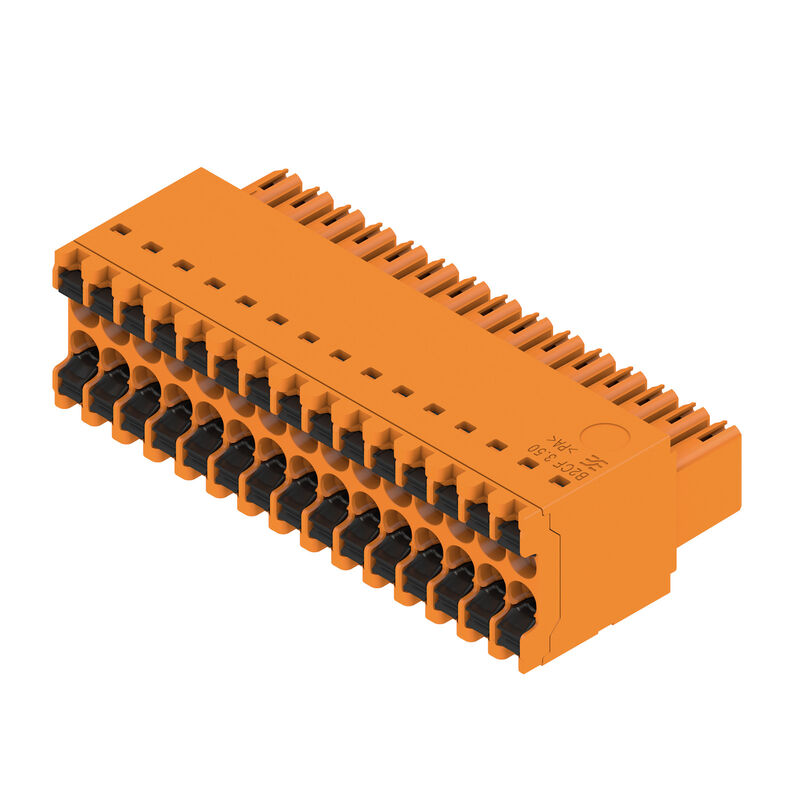

B2CF 3.50/30/180 SN OR BX
Produktbild

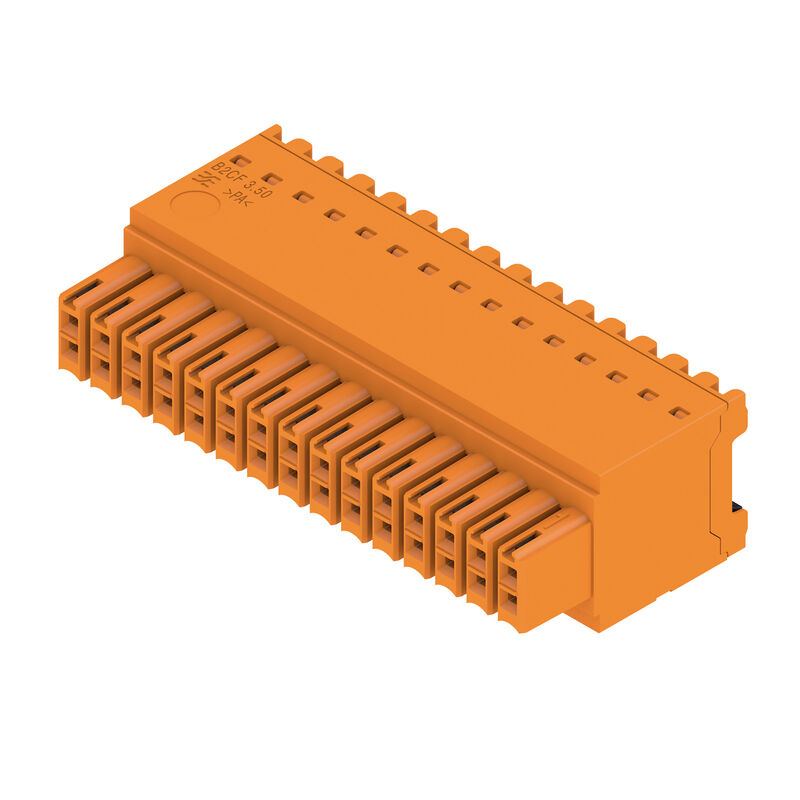

B2CF 3.50/30/180 SN OR BX
Produktbild
B2CF 3.50/30/180 SN OR BX
Diagramm
B2CF 3.50/30/180 SN OR BX
Produktvorteil
Solider PUSH IN-Kontakt
Sicher und dauerhaft
B2CF 3.50/30/180 SN OR BX
Produktvorteil
Großer Anschlussquerschnitt
Bis 1,5 mm² problemlos möglich
B2CF 3.50/30/180 SN OR BX
Produktvorteil
Schneller PUSH IN-Anschluss
Werkzeuglos und fingersicher
B2CF 3.50/30/180 SN OR BX
Anwendungsbeispiel

B2CF 3.50/30/180 SN OR BX

Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 30, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box

Art.-Nr. 1277420000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Gegenstücke 2 Verwandte Artikel 36
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Номинальные характеристики по IEC Märkdata enligt CSA Nenndaten nach UL 1059 Packaging Type tests Important note Classifications

Godkännanden

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Allmänna beställningsdata

Версия
Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 30, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box
Заказ №
1277420000
Тип
B2CF 3.50/30/180 SN OR BX
GTIN (EAN)
4050118067057
Кол.
30 Stück
Produkt-Kennzahlen
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Verpackung
Box

Mått och vikter

Глубина
25,25 mm
Глубина (дюймов)
0,994 inch
Высота
15,2 mm
Height (inches)
0,598 inch
Ширина
52,5 mm
Breite (inch)
2,067 inch
Масса нетто
19,73 g

Miljööverenstämmelse för produkt

Состояние соответствия RoHS
Kompatibel utan undantag
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Углеродный след продукта
  • Von der Wiege bis zum Werkstor:
    0.439 kg CO2eq.

Systemvärden

Rodzina produktów
OMNIMATE Signal – serie B2C/S2C 3.50 – 2-radig
Rodzaj przyłącza
Field connection
Metoda wykonywania złącz
PUSH IN mit Betätigungstaste
Raster w mm (P)
3,5 mm
Raster w calach (P)
0,138 "
Направление вывода кабеля
180°
Liczba biegunów
30
L1 in mm
49 mm
L1 w calach
1,929 "
Liczba rzędów
1
liczba rzędów z biegunami
2
Przekrój pomiarowy
15 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
fingersicher
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 gesteckt
Schutzart
IP20
Vollständig montiert
element kodowany
Ja
Abisolierlänge
10 mm
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
3,5 N
Ziehkraft/Pol, max.
3,5 N

Materialdata

Изоляционный материал
PA 66 GF 30
Цветовой код
orange
Цвет элементов управления
black
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 600
Сопротивление изоляции
≥ 108 Ω
Brennbarkeitsklasse nach UL 94
V-0
Материал контакта
Kupferlegierung
Поверхность контакта
verzinnt
Структура слоев штепсельного контакта
2...5 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-40 °C
Temperaturbereich Montage, max.
120 °C

Anslutningsbara ledare

Диапазон зажима, мин.
0,14 mm²
Диапазон зажима, макс.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Одножильный, мин. H05(07) V-U
0,14 mm²
Одножильный, макс. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,14 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,14 mm²
С наконечником DIN 46 228/4, макс.
1 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,14 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,14 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9028240000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025780000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025790000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9028270000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9028290000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • nominal:
      1
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9028320000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
Текст ссылки
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
13,4 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
12 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
9 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 80 A

Märkdata enligt CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
50 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Номинальный ток (группа использования B/CSA)
9,5 A
Номинальный ток (группа использования C/CSA)
9,5 A
Номинальный ток (группа использования D/CSA)
9,5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
50 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
9,5 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
9,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
9,5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
przekrój przyłącza przewodu AWG, maks.
AWG 16
Ссылка на утвержденные значения
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packaging

Упаковка
Box
Длина VPE
351 mm
VPE с
137 mm
Высота VPE
40 mm

Type tests

Испытание: Прочность маркировки
  • Standard:
    IEC 61984 section 6.2 and 7.3.2 / 10.11 taking pattern from IEC 60068-2-70 / 12.95
  • Test:
    mark of origin, type identification, pitch, type of material, date clock, approval marking UL, approval marking cULus
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Испытание: Незадействование (невзаимозаменяемость)
  • Norm:
    IEC 61984 Abschnitt 6.3 und 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Prüfung:
    180° gedreht ohne Kodierelemente
  • Bewertung:
    bestanden
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Испытание: Зажимное поперечное сечение
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Испытание на повреждение из-за случайного ослабления проводов
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.75
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.75
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Испытание на выдергивание
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.75
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.75
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Important note

Соответствие IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Примечания
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Crimpform A für AEH der Crimpwerkzeuge PZ 1,5 Best-Nr. 9005990000 oder PZ 6/5 Best.-Nr. 9011460000 für größten Leiterquerschnitt empfohlen
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Max. Außendurchmesser des Leiters 2,6 mm
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
