製品情報

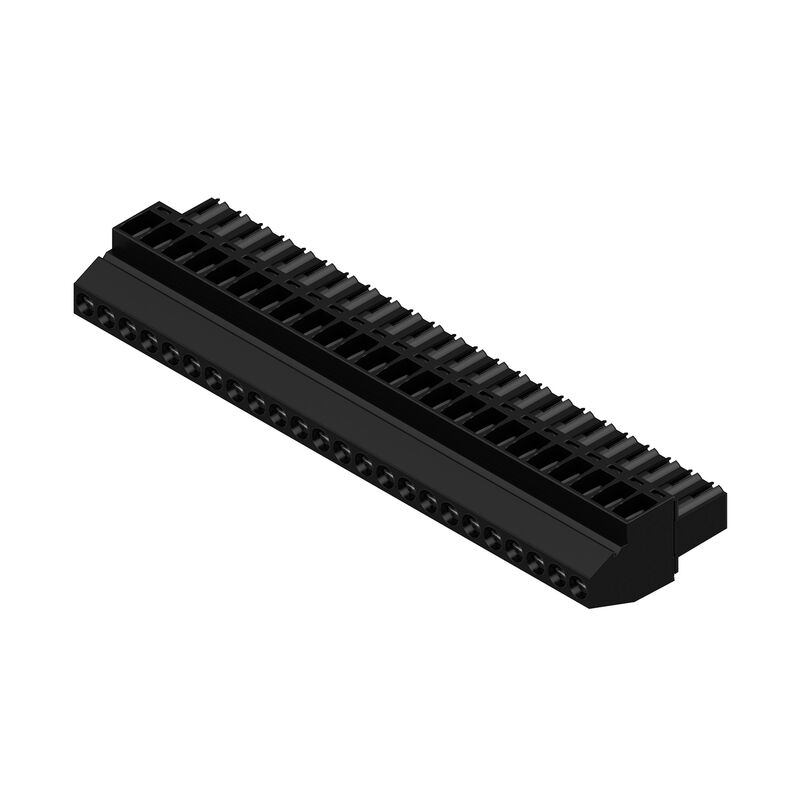

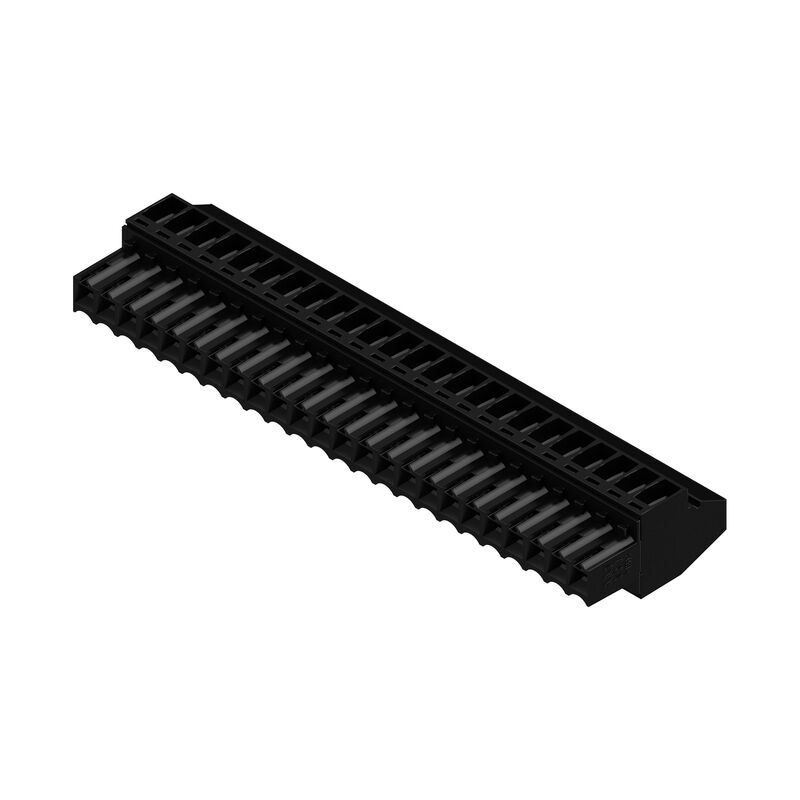

| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, 3.50 mm, 極数: 24, 90°, クランプヨークねじ接続, クランプ範囲、最大 : 1.5 mm², 箱 |
| 注文番号 | 1639000000 |
| 種別 | BL 3.50/24/90 SN BK BX |
| GTIN (EAN) | 4008190276546 |
| 数量 | 18 items |
| 製品データ |
IEC: 320 V / 12 A / 0.2 - 1.5 mm² UL: 300 V / 8 A / AWG 28 - AWG 14 |
| パッケージ | 箱 |
| 深さ | 22.45 mm |
| 奥行き（インチ） | 0.884 inch |
| 高さ | 12 mm |
| 高さ（インチ） | 0.472 inch |
| 幅 | 84 mm |
| 幅（インチ） | 3.307 inch |
| 正味重量 | 23.85 g |
| REACH SVHC | / |
| RoHS 対応状況 | 準拠 (免除なし) |
| 製品ファミリー | OMNIMATE信号 – シリーズBL/SL 3.50 |
| 接続方式 | フィールド接続 |
| 導体接続方法 | クランプヨークねじ接続 |
| ピッチ (mm) (P) | 3.5 mm |
| ピッチ (インチ) (P) | 0.138 " |
| 導体取り出し方向 | 90° |
| 極数 | 24 |
| L1 (mm) | 80.5 mm |
| L1 (インチ) | 3.169 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 定格断面 | 1.5 mm² |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続/IP10接続解除 |
| 保護度合い |
IP20
完全取付け時 |
| 体積抵抗 | ≤5 mΩ |
| コーディング可能 | はい |
| 被覆剥き長さ | 6 mm |
| クランプネジ | M 2 |
| スクリュードライバー刃 | 0.4 x 2.5 |
| スクリュードライバー刃の標準 | DIN 5264 |
| プラギング回数 | 25 |
| 差し込み力 / 極、最大. | 7 N |
| 引張強度/極、最大. | 5 N |
| 締付けトルク |
|
| 絶縁材 | PBT |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIa |
| 比較追跡指数（CTI） | ≥ 200 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| プラグ接点の層構造 | 4...8 µm Sn hot-dip tinned |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 100 °C |
| 温度範囲、設置、最小 | -30 °C |
| 温度範囲、設置、最大 | 100 °C |
| クランプ範囲、最小 | 0.08 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 配線接続断面 AWG、最小 | AWG 28 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 固定式、最小 H05（07） V-U | 0.2 mm² |
| 固定式、最大 H05（07） V-U | 1.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.2 mm² |
| フレキシブル、最大H05（07） V-K | 1.5 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.2 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 1.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.2 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 1.5 mm² |
| EN 60999 a x b; ø 準拠のプラグゲージ パスピン | 2.4 mm x 1.5 mm |
| クランプ導体 |
|
| 参照テキスト |
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 12 A |
| 定格電流、最大極数（Tu=20°C） | 10 A |
| 定格電流、最小極数 （Tu=40°C） | 10 A |
| 定格電流、最大極数 （Tu=40°C） | 8 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 320 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 160 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 160 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 2.5 kV |
| 短時間耐電流抵抗 | 3 x 1sで100 A |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 154685-1318353 |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 10 A |
| 定格電流 (グループ D/CSA 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 試験制度（UR） | UR |
| 証明書番号（UR） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 8 A |
| 定格電流 (グループ D / UL 1059 使用) | 8 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 104 mm |
| VPE幅 | 84 mm |
| VPEの高さ | 70 mm |
| 試験：マーキングの耐久性 |
|
| テスト：連結解除（互換性なし） |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
